超声波震板有多少种外观设计？

超声波震板的外观设计主要由其安装方式、应用场景和特定功能需求决定，而不是单纯为了美观。因此，其“外观”的差异本质上反映了其功能和结构的差异。

标准平板式（最基础、最常见）

标准平板式

这是最经典、应用最广泛的设计。

外观描述：一个规则的长方形或正方形金属板（通常为不锈钢），厚度在几厘米到十几厘米之间。震板表面平整，背面或侧面有进水口和出水口，并带有安装孔。

特点：结构简单，制造方便，通用性强。

适用场景：直接安装在清洗槽的底部或侧面，用于工业清洗机、实验室清洗设备等。例如，常见的单槽或多槽式超声波清洗机，其槽底内置的就是这种震板。

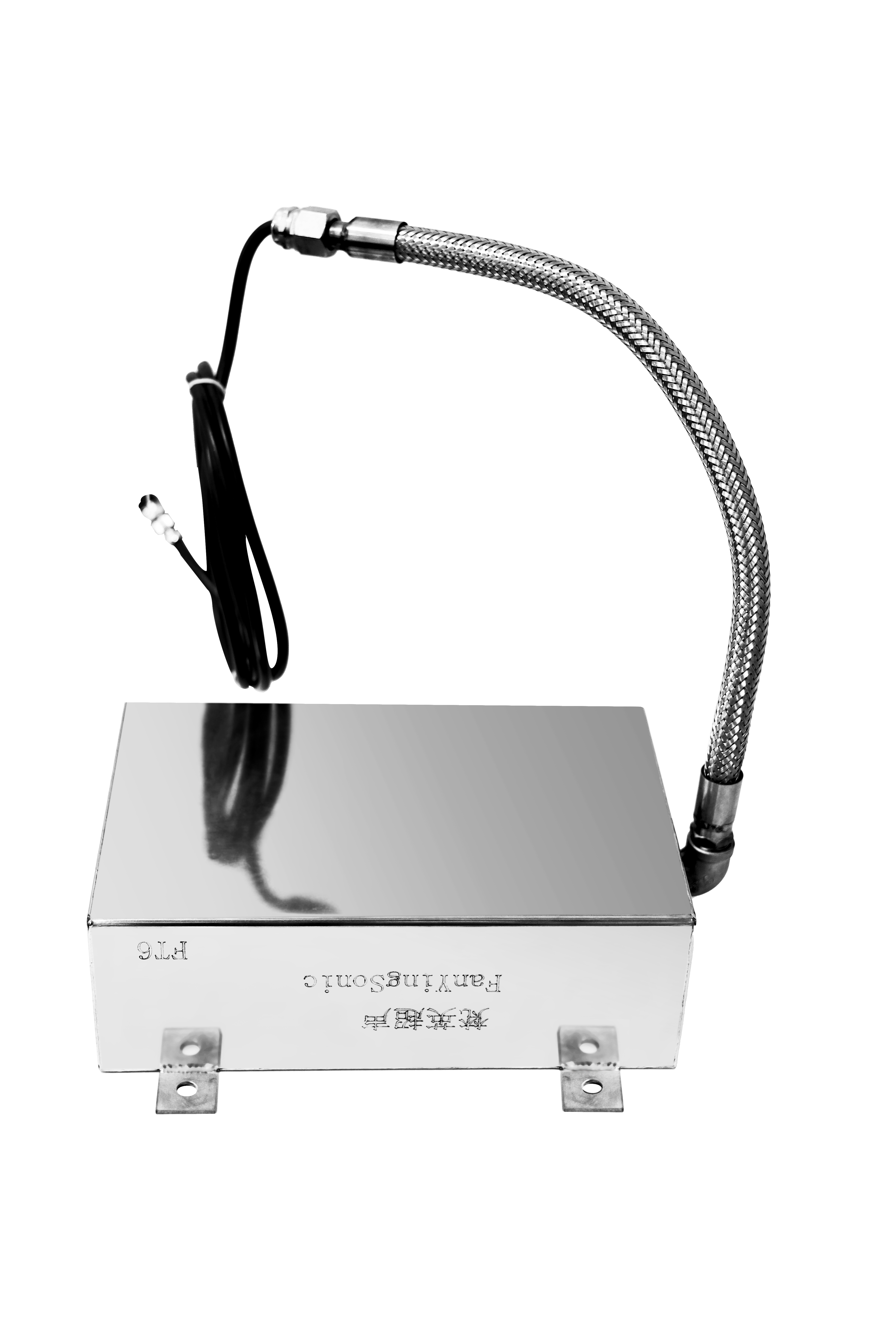

密闭盒式/防水型

这种设计将压电陶瓷换能器完全密封在一个不锈钢外壳内，实现了整体防水。

外观描述：看起来像一个扁平的金属盒子，所有焊缝都是密封的。接线口也采用防水接头。

特点：

高防护等级（通常达到IP68），可以完全浸入液体中工作，不怕水汽、腐蚀性气体或液体。

安装灵活，无需改造清洗槽，可直接放入任何容器底部。

维护方便，如果损坏，整个更换即可。

适用场景：

改造现有槽体：可以将任何普通的水槽、塑料槽升级为超声波清洗槽。

腐蚀性环境：用于电镀线、化工容器等。

大型容器：如清洗大型零部件时，可将多个震板直接放置在大型水池底部。

定制异形结构

为了满足特殊的应用需求，震板可以被制作成各种形状。

外观描述：可以是弧形、圆形、环形、L形，或者完全按照工件轮廓设计的复杂形状。

特点：

匹配度高，能使超声波能量更均匀地作用于特定形状的工件表面。

清洗/处理效率更高，避免出现死角。

成本较高，需要非标定制。

适用场景：

弧形震板：用于清洗滚筒内壁或弧形工件。

环形震板：套在管道外部，用于在线处理管道中的液体。

专用治具：为清洗特定精密零件（如半导体晶圆）而设计。

结论：
超声波震板的外观设计远不止一种。从最常见的标准平板式，到灵活通用的密闭盒式，再到针对特殊空间的振棒式，以及高度专用的定制异形结构，其外观的多样性完全服务于其功能需求。在选择时，需要根据您的安装方式、清洗对象、槽体结构和环境要求来确定最合适的外观设计。
