pads layout“生成泪滴”

http://www.mazirong.com/archives/1527

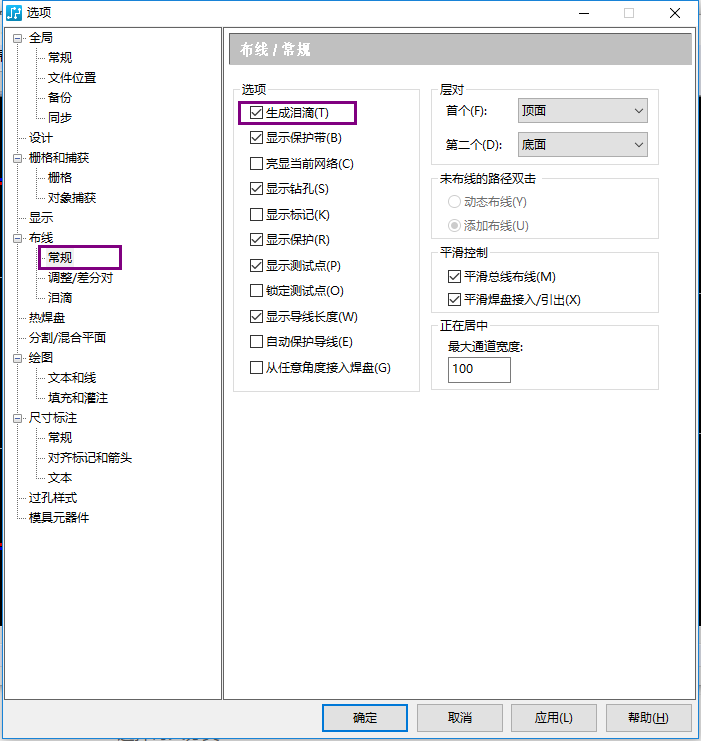

1、使用【alt+enter】快捷键弹出对话框。在【布线】–【常规】–【选项】–【生成泪滴】打勾，如图1

图1

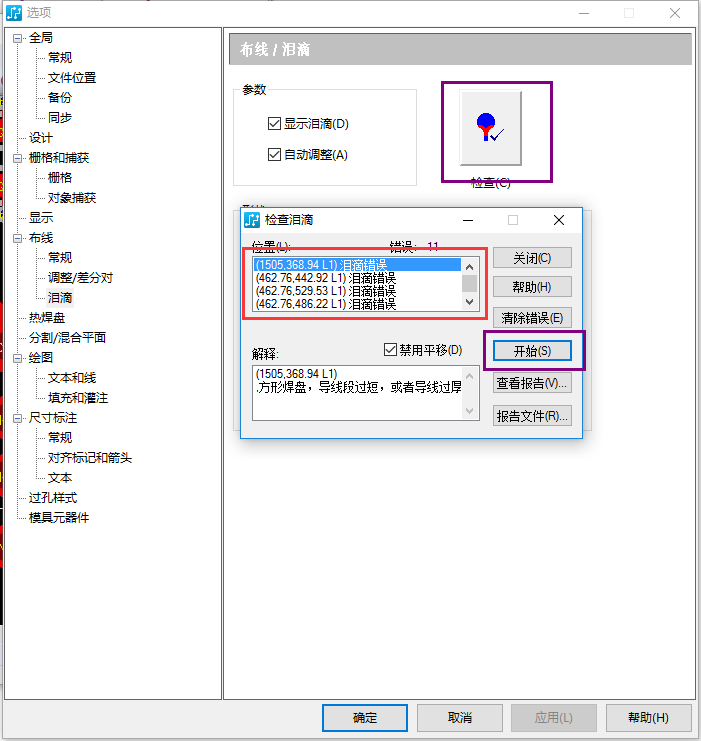

​2、在【布线】–【泪滴】设置泪滴形状及参数，如图2

图2

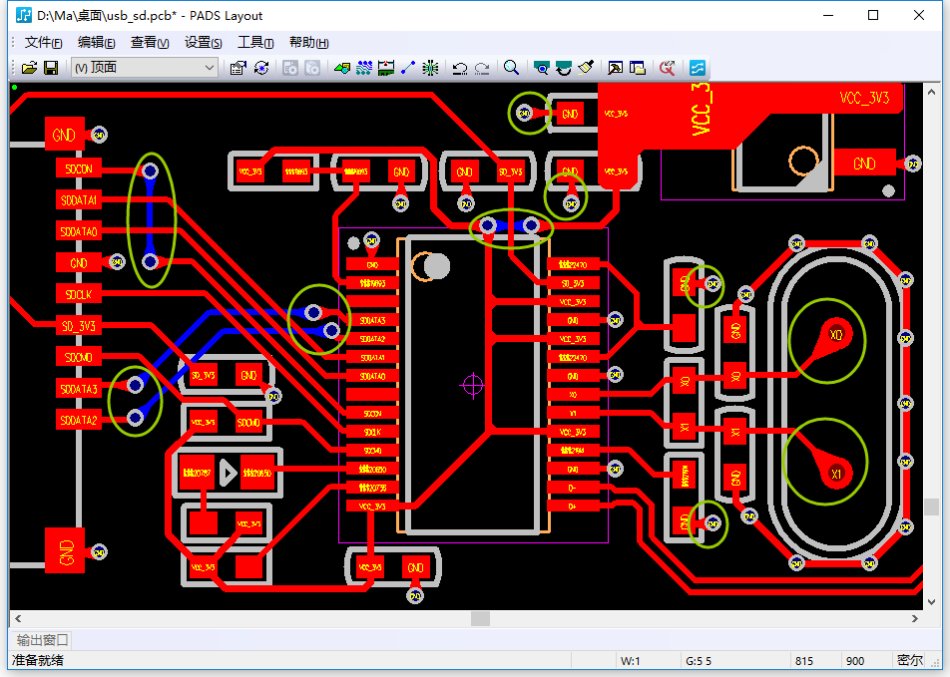

​3、点击图2中【检查】，弹出的对话框点击【开始】，系统会自动检查筛选添加泪滴出错的位置及原因，可以通过提示来排除错误或者忽略。如图3

图3

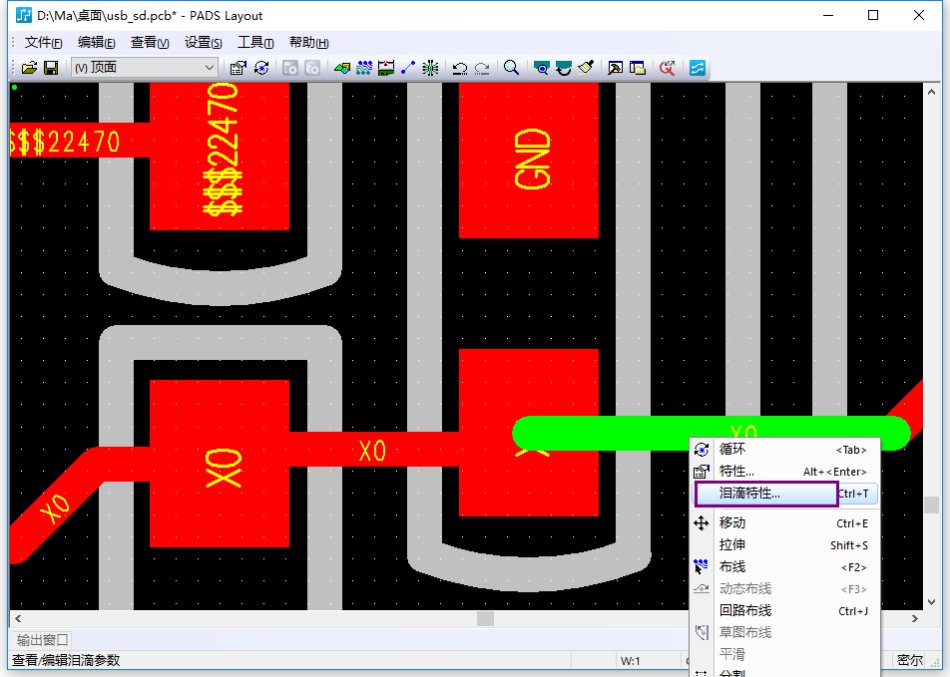

4、前三步设置完成后回到主界面，可以看到整板并未生成泪滴，如图4

图4

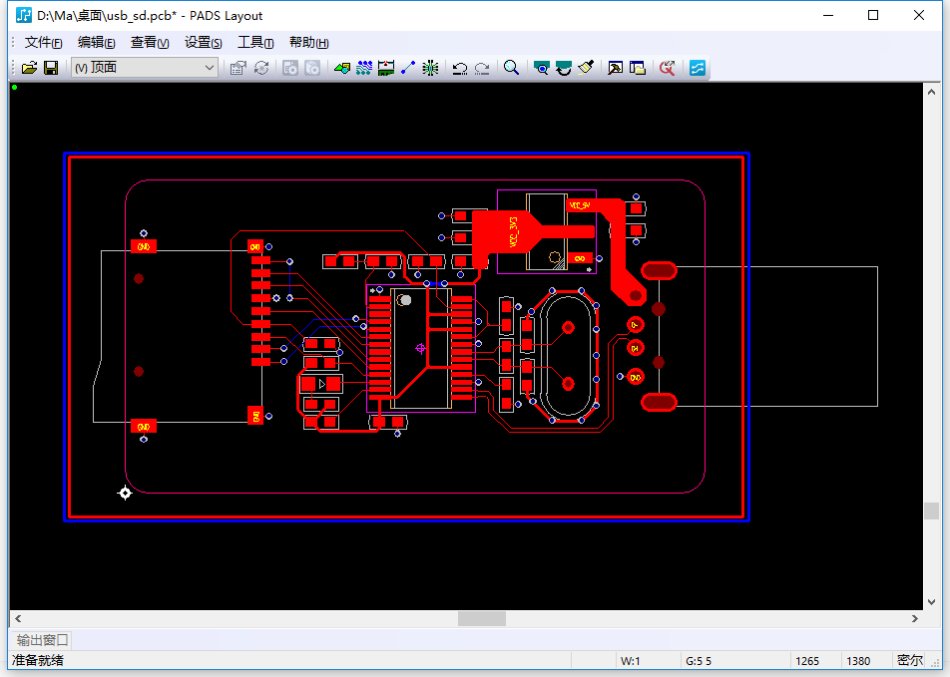

5、我们任选一段从焊盘引出的导线，【鼠标右键】–【泪滴特性】，如图5

图5

​6.在弹出的泪滴特对话框中，进行设置，如图6

图6

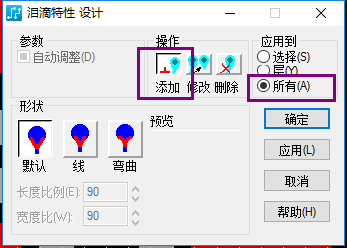

7、设置完成后点击确定，回到主界面中，可以看到能生成泪滴的焊盘都已经生成有了泪滴，如图7

图7

至此，pads layout“生成泪滴”记录完毕！
