STM32时钟简介及系统时钟频率的更改方式

一.时钟源

STM32有5个时钟源，分别是：

1.HSE：High_Speed_Extenal 外部高速时钟，焊接在芯片外部，精确度较高，是系统时钟的主要来源。

2.HSI ：High_Speed_Inernal内部高速时钟，在芯片内部，精度不高。

3.LSE：Low_Speed_Extenal外部低速时钟，接频率为32.768kHz的石英晶体。主要为RTC时钟服务。

4.LSI：Low_Speed_Inernal内部低速时钟，提供低功耗时钟，大小为40kHz，主要用于驱动独立看门狗。

5.PLL：Phase-locked loop锁相环时钟，其时钟源由HSE和HSI提供。

二.系统时钟

1.系统时钟(SYSCLK)：时钟源由PLL、HSE、HSI提供。其中，系统时钟主要由HSE--->选择器--->选择器--->PLL这一条线路来提供。

PS：这也是为什么PLL被称作时钟源的原因，因为相对于系统来说，PLL可以为系统时钟提供时钟来源。

2.系统时钟分为3路：第一路为HCLK，最大频率为72MHz；第二路挂载在APB1总线下，最大频率为36MHz；第三路挂载在APB2总线下，最大频率为72MHz。

三.修改系统时钟的方法

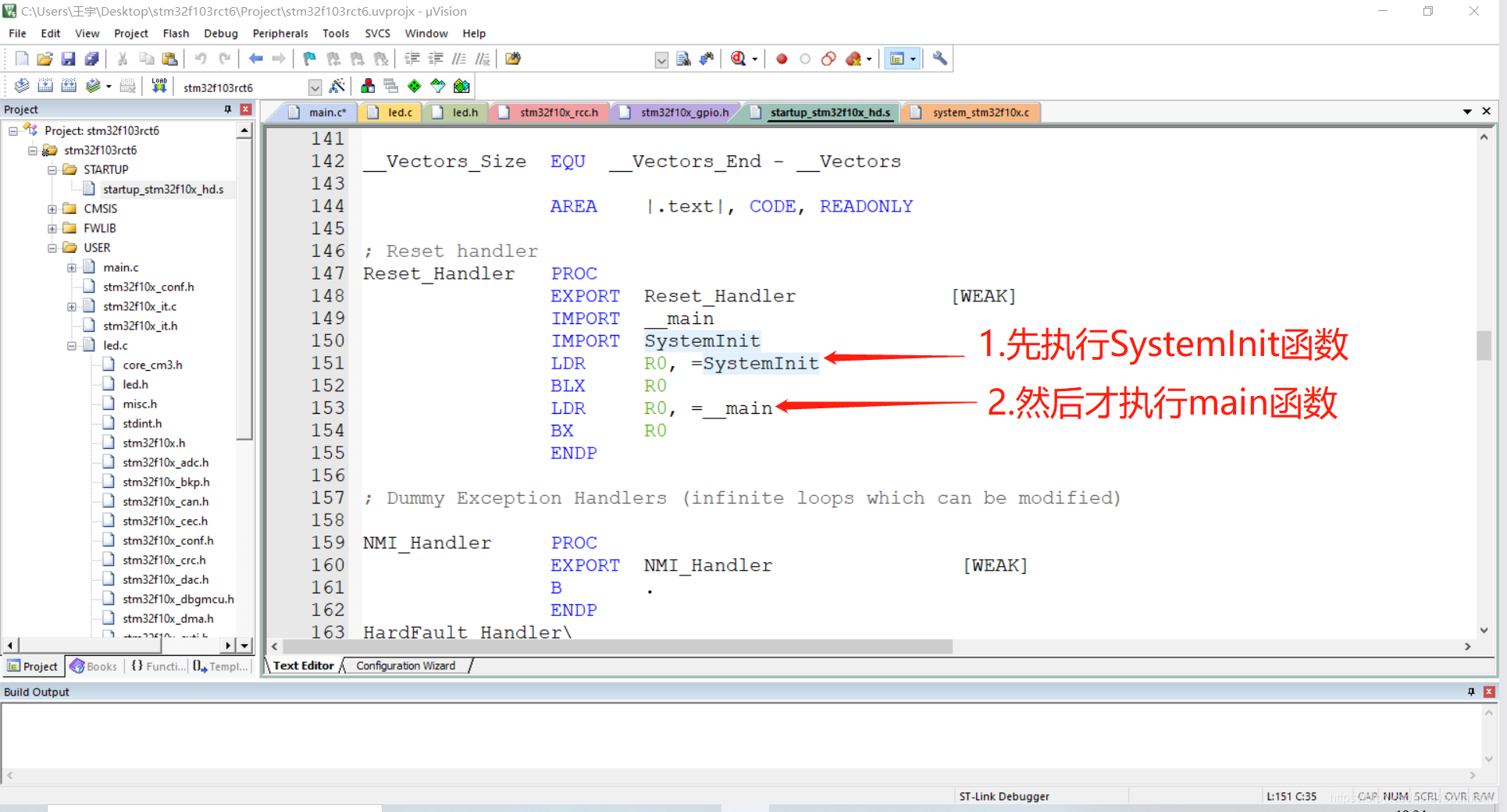

1.观察启动文件，发现在执行SystemInit函数后，才会执行main函数，而系统时钟就是在SystemInit函数中配置。如图：

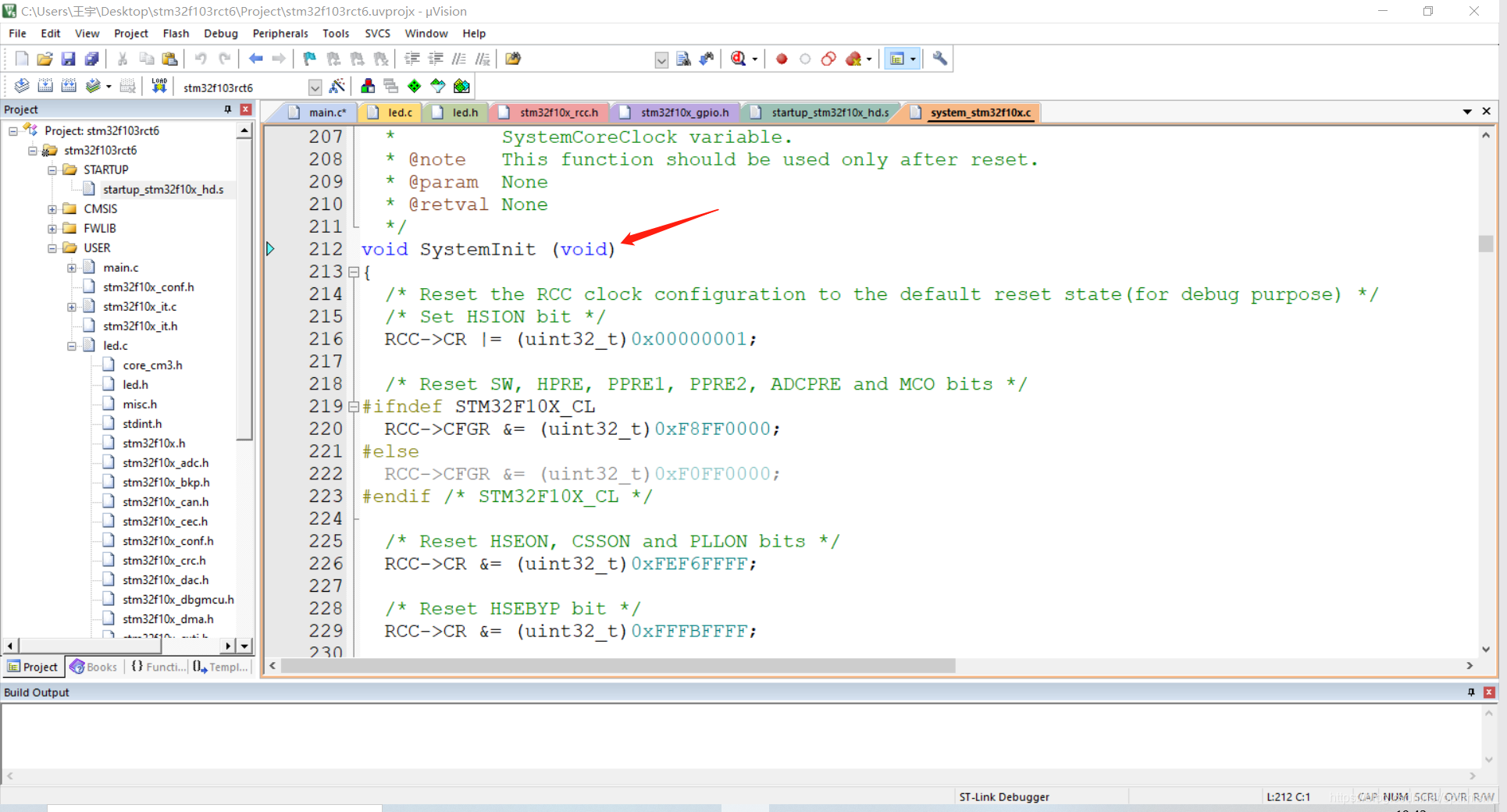

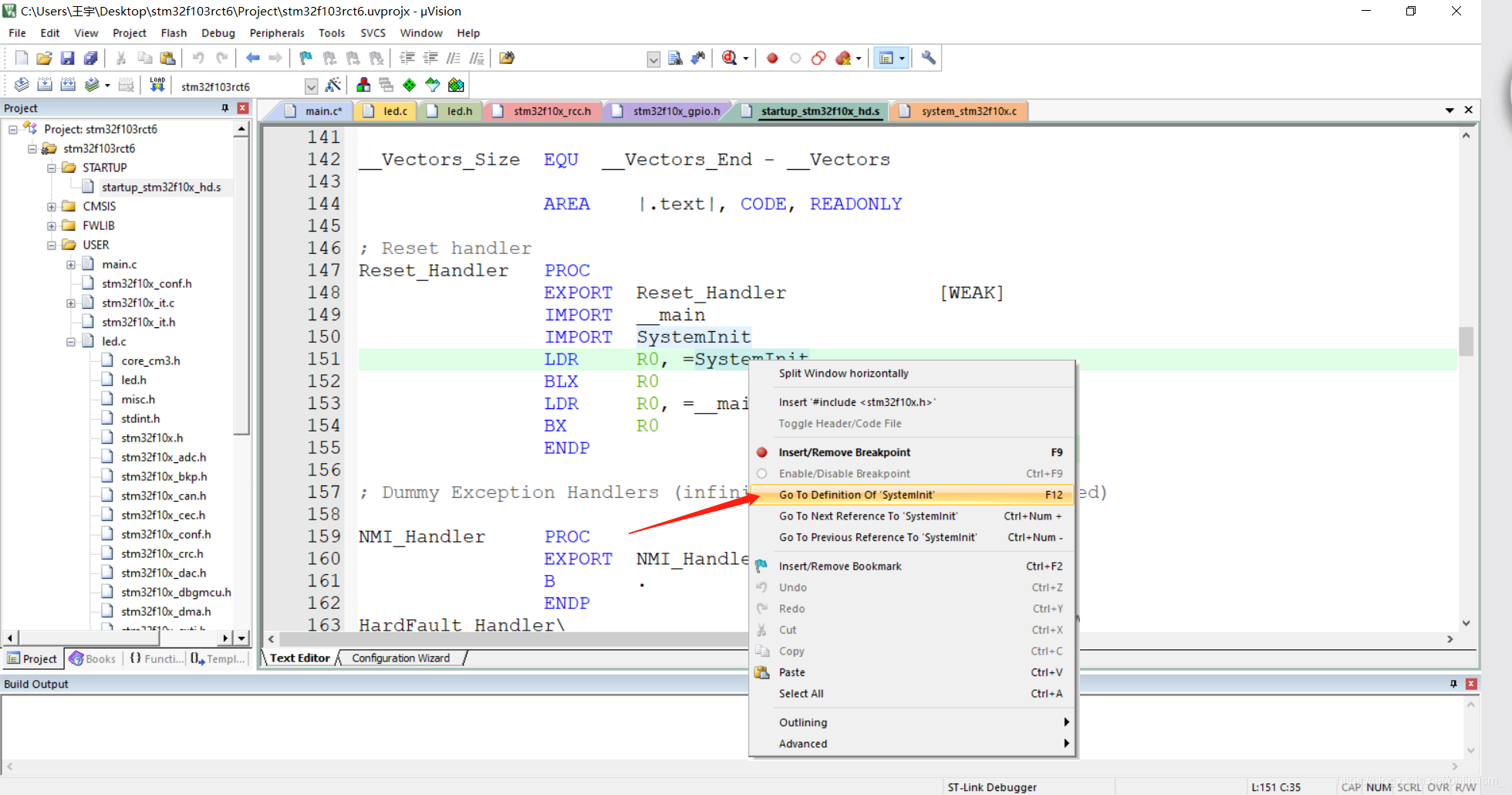

2.利用鼠标右键点击SystemInit，选择Go To Definition Of 'SystemInit' ，可以跳转到void SystemInit()函数，里面都是RCC寄存器的配置。如图：

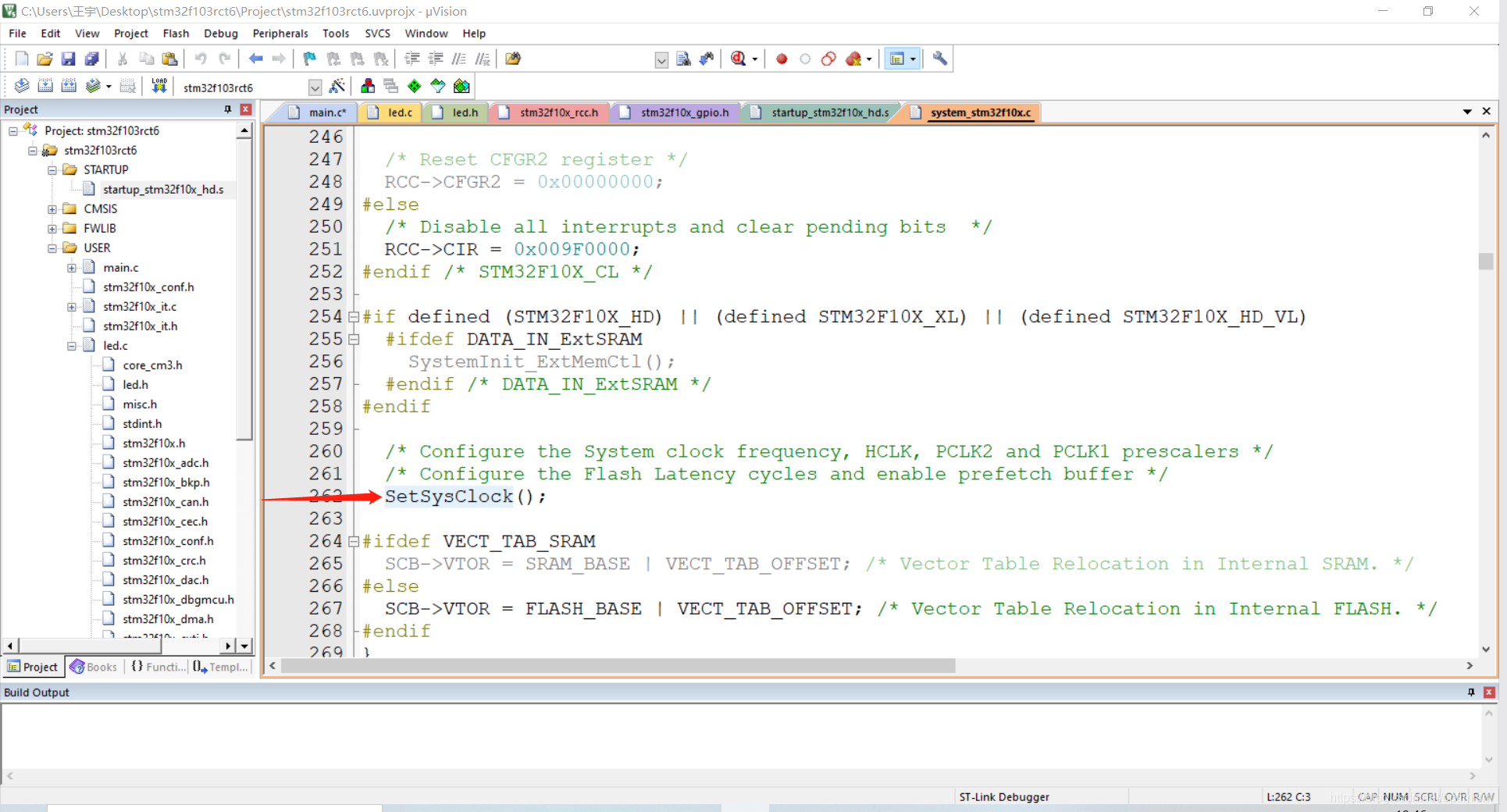

3.重点观察SystemInit()函数中的这个函数，SetSysClock()函数(PS：SetSysClock意为设置系统时钟)，同样利用Go To Definition Of 'SetSysClock'跳转到SetSysClock函数内部。

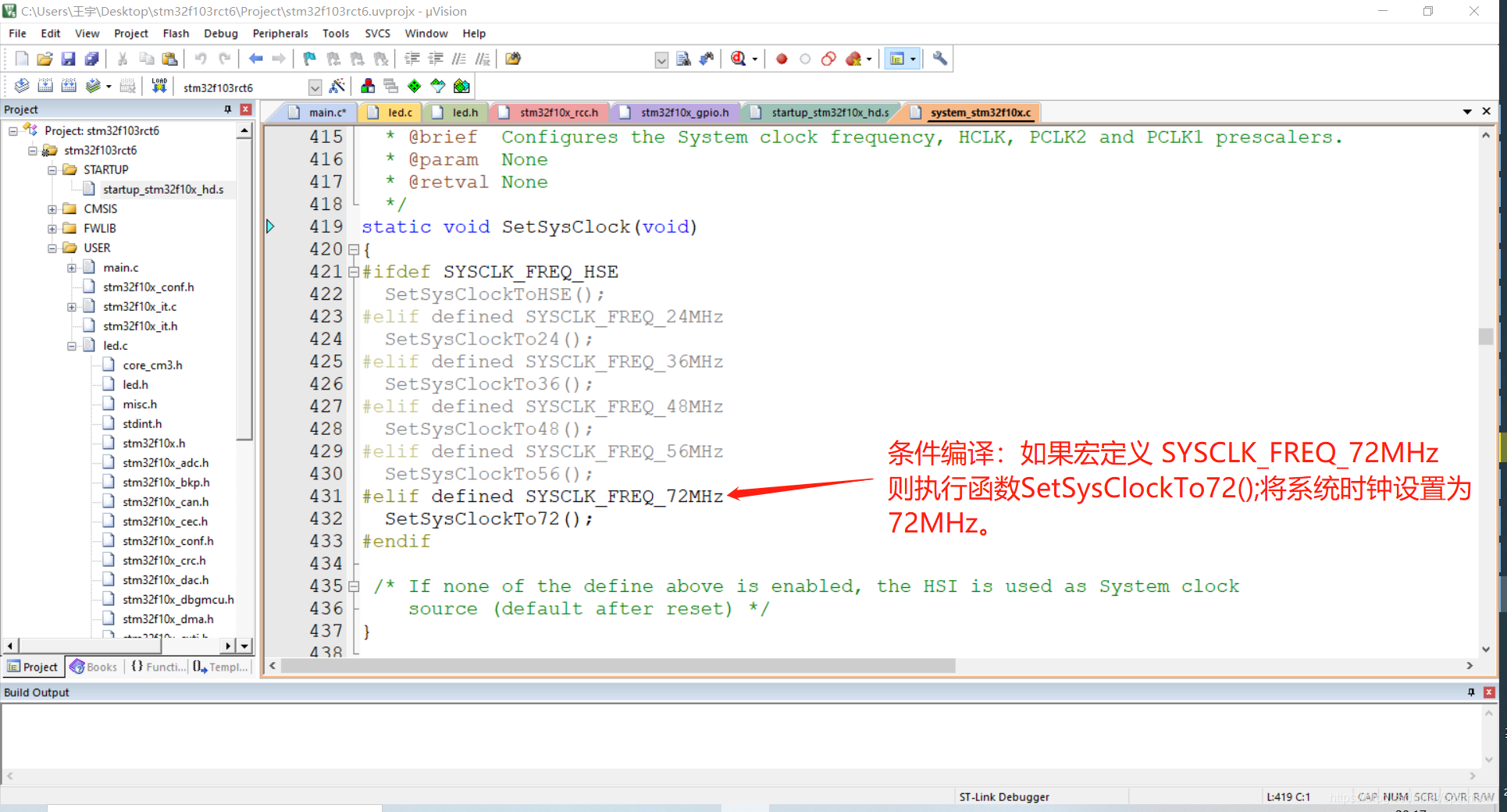

4.在SetSysClock函数内部是一堆条件编译，系统时钟设为72MHz的原因是因为我们宏定义了SYSCLK_FREQ_72MHz，从而执行了编译条件 'defined SYSCLK_FREQ_72MHz'使得执行了SetSysClockTo72(); 从而设置了系统时钟72MHz。如图：

所以，我们改变系统时钟为36MHz的方法是将宏定义defined SYSCLK_FREQ_72MHz改为defined SYSCLK_FREQ_36MHz。

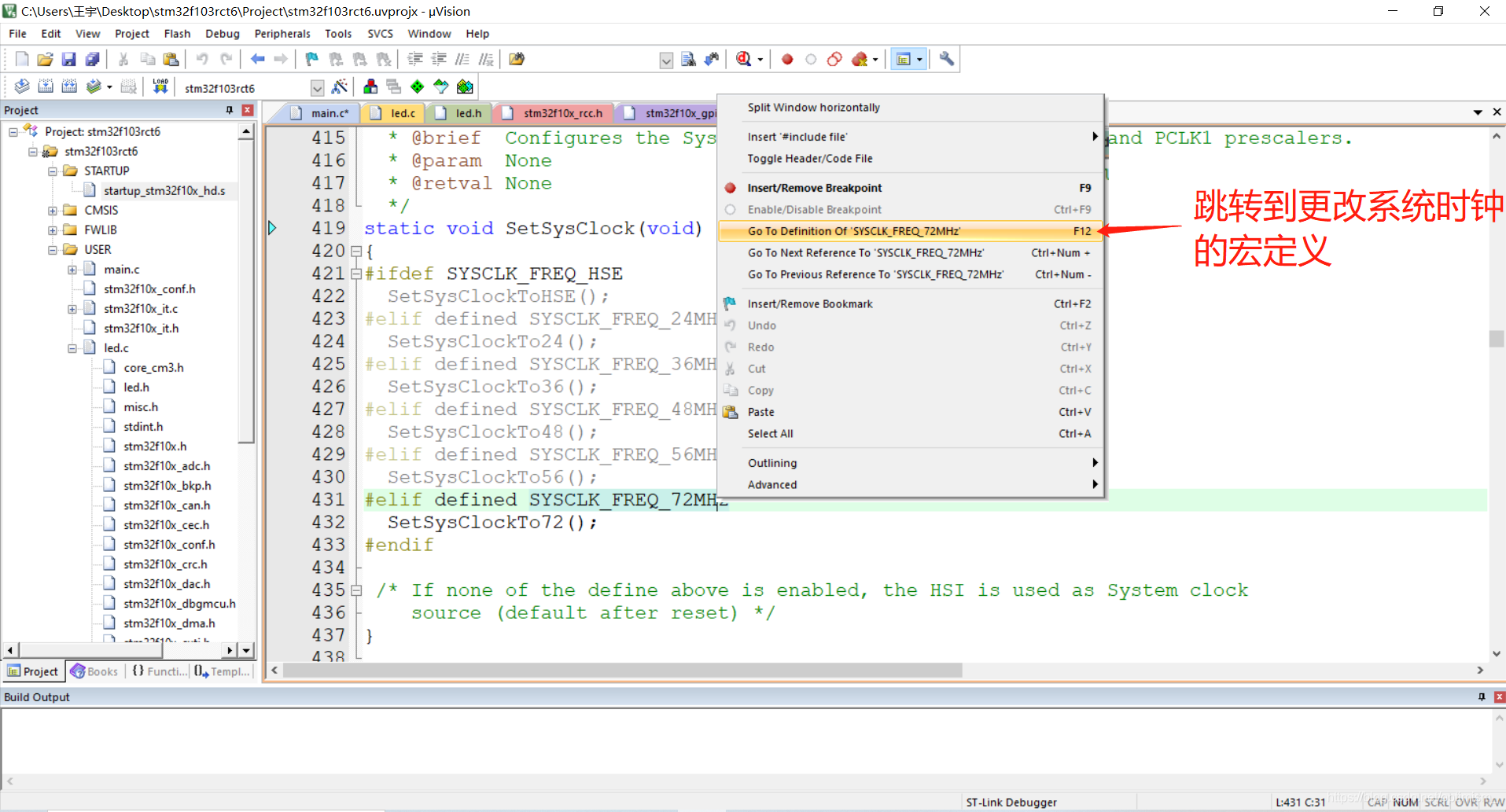

改变流程：右键选中SYSCLK_FREQ_72MHz，点击，选择Go To Definition Of 'SYSCLK_FREQ_72MHz'点击跳转，跳转后，将代码

#define SYSCLK_FREQ_72MHz  72000000//将此行注释

注释掉，将 /* #define SYSCLK_FREQ_36MHz  36000000 */ 此段注释抹去，重新编译，即将系统时钟改变为36MHz。

/* #define SYSCLK_FREQ_36MHz  36000000 */ 将此段注释抹去

流程如图：

选中SYSCLK_FREQ_72MHz，跳转到宏定义：

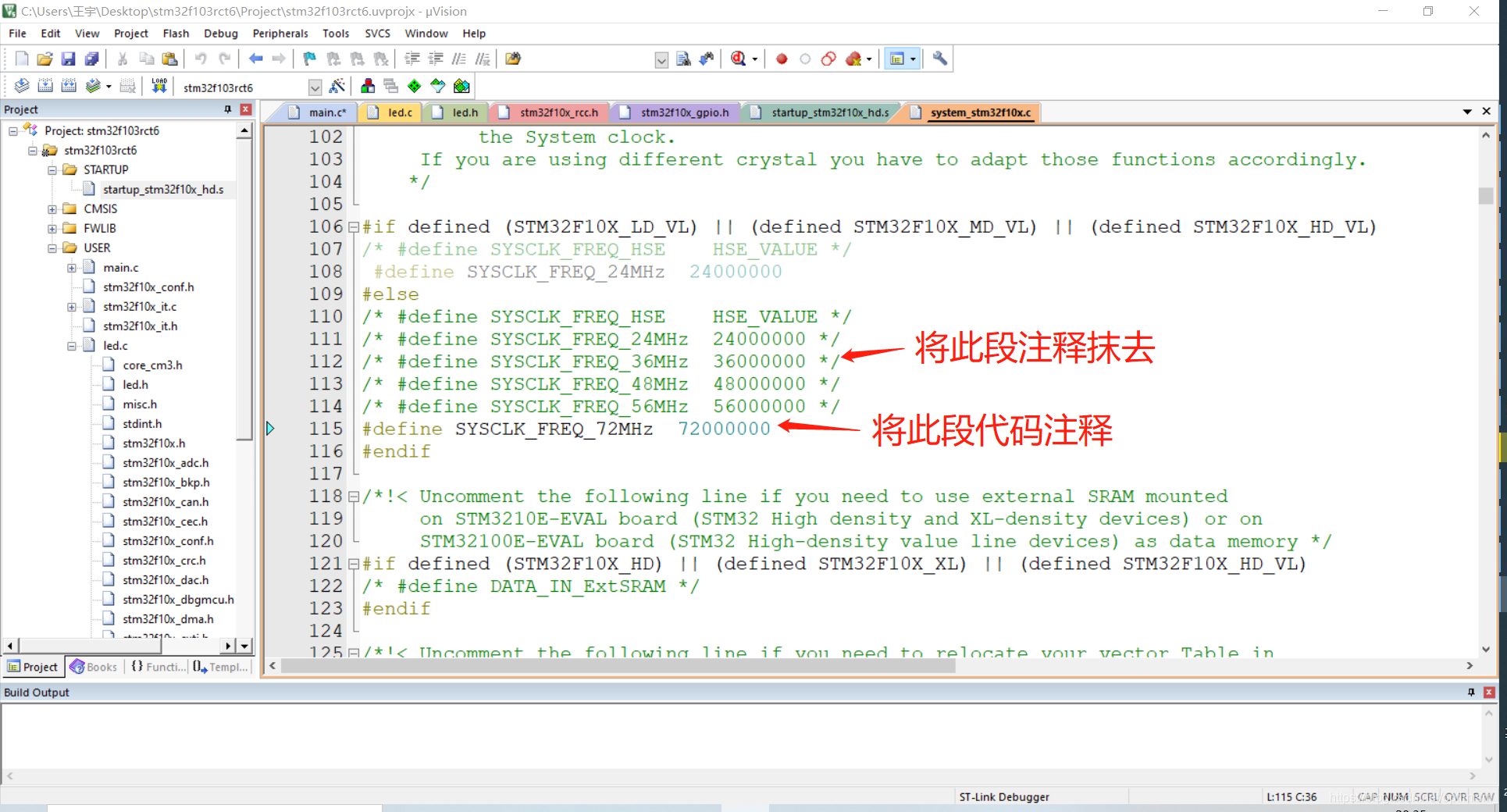

更改注释：

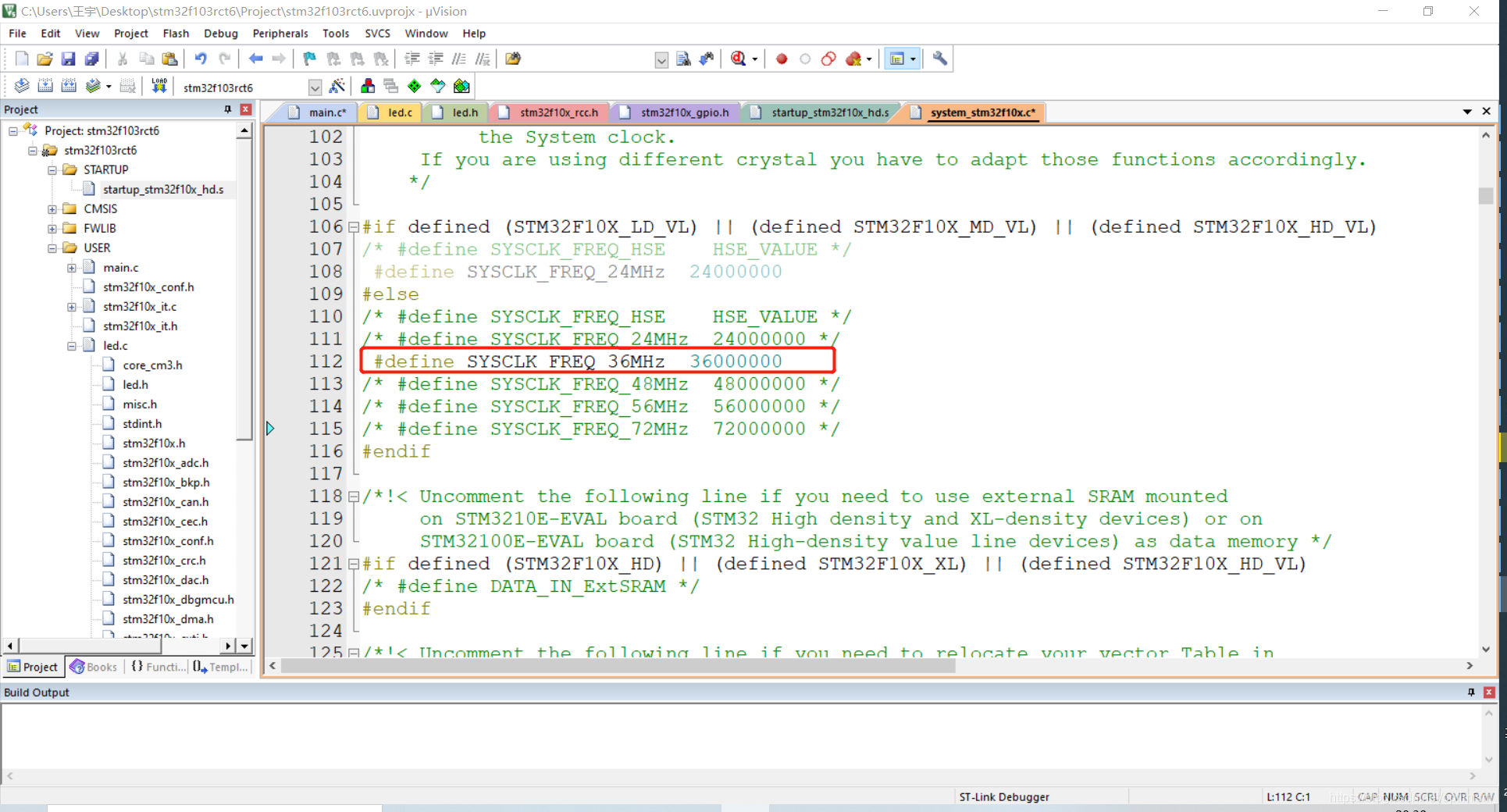

更改完成：
