STM32F103的LED亮灭之版本1(寄存器地址版)

本文详细介绍了如何在STM32F10xxx开发板上使用Keil软件配置GPIO口,包括下载相关库、设置时钟、初始化GPIO口、实现LED灯控制,以及如何调用开发板自带的LED。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、实验需求

1)下载Keil软件,安装stm32库,以及STM32F10xxx参考手册

官网(Keil Product Downloads)下载所需的pack :ARM.CMSIS.3.20.4、Keil.STM32F1xx_DFP.1.0.4

stm32包,这里附带配置MDK所需要的的包。
链接:https://pan.baidu.com/s/1ioKxd2LmbQfxPnkmS9q30w
提取码:7777

STM32F10xxx手册 百度网盘 请输入提取码 密码:18tr

二、实验步骤

为了点亮LED灯,进行以下三个步骤:

1)打开GPIO口的时钟

调用用寄存器功能,为了实现打开A、B、C三个端口的时钟,我们就需要把使能寄存器的相关位赋值为1。

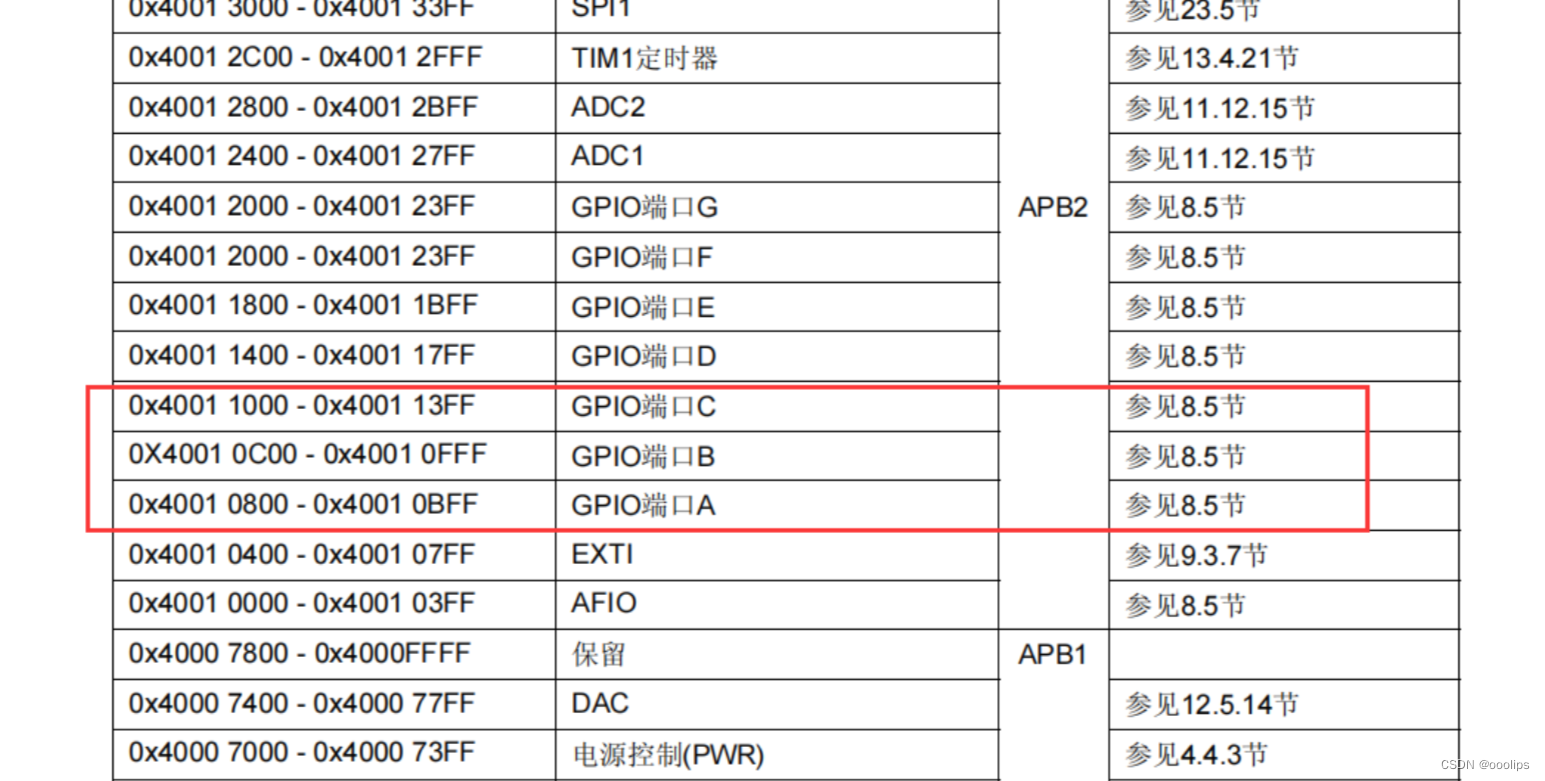

GPIO的地址:

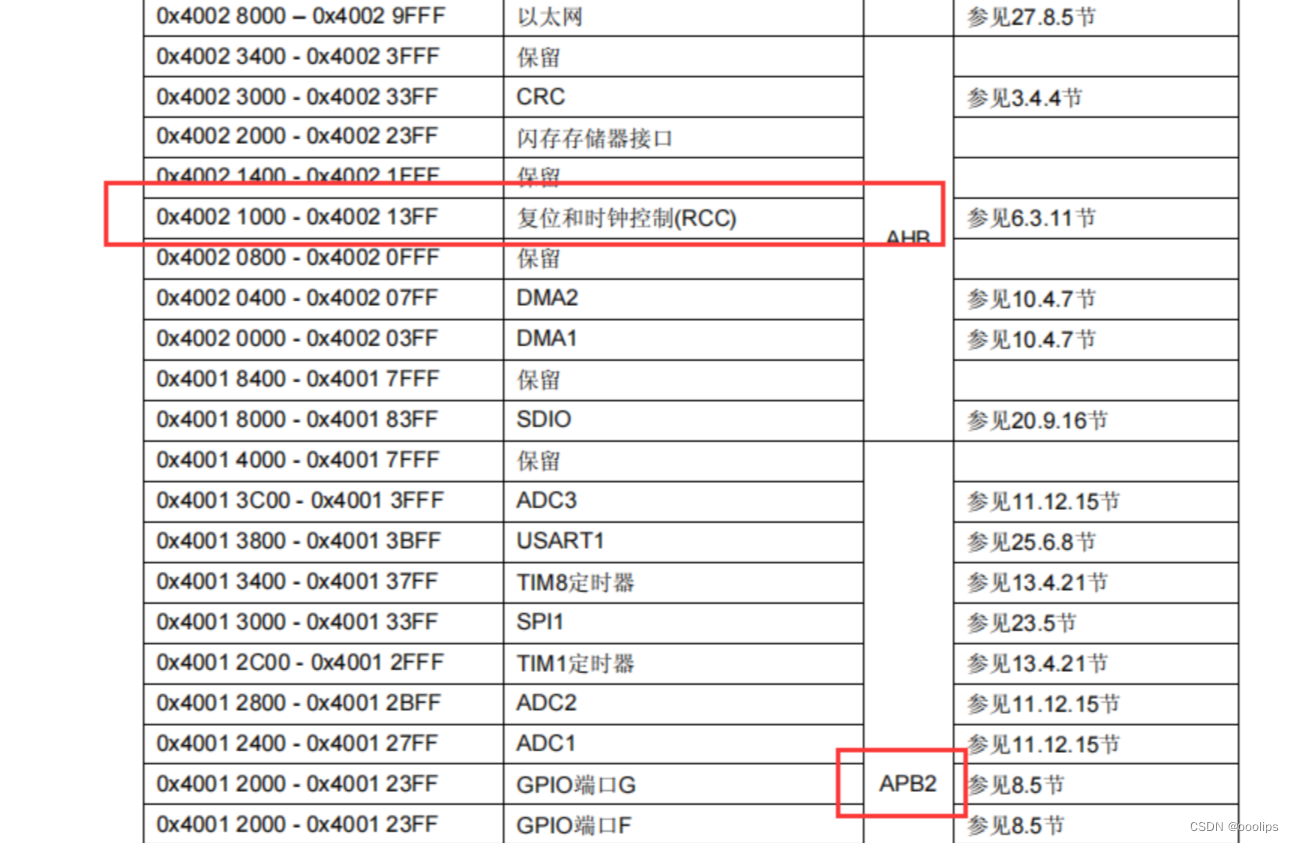

时钟的地址:

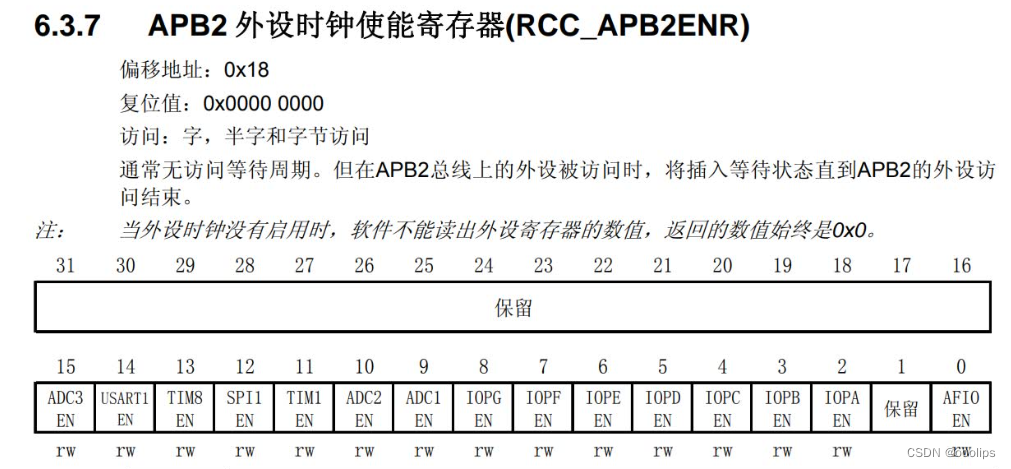

调用时钟使能寄存器

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟


启用时钟后,我们开始准备端口的相关配置。

2)初始化GPIO口

我们这次实验选择使用推挽输出:
