STM32 的 BOOT0 与 BOOT1

最新推荐文章于 2025-05-05 13:55:50 发布
最新推荐文章于 2025-05-05 13:55:50 发布
阅读量1.8k 收藏 6
点赞数 1
分类专栏： STM32 文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/only_a_Heroic_car/article/details/130116788
版权
一、官方文档：

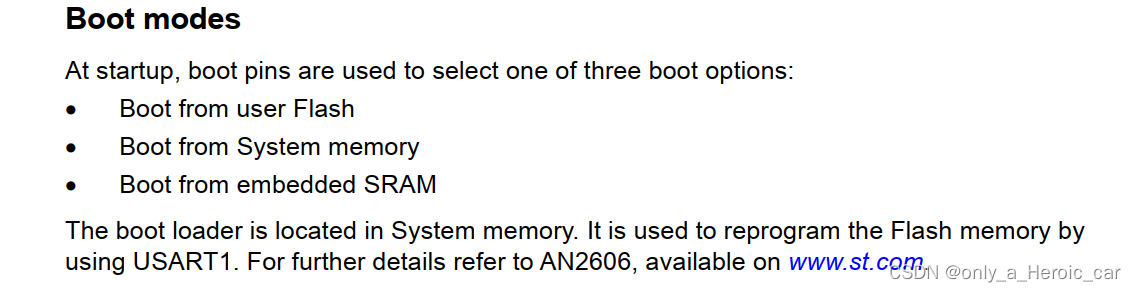

Boot modes
翻译下:
STM32 可以根据boot的选择有三种启动模式：

  • 从用户flash启动；–芯片内置flash
  • 从系统内存启动；–芯片内置RAM，内存有ISP程序。此模式下可以通过串口下载程序
  • 从内置SRAM启动；
二、总结
BOOT0BOOT1说明
0Xflash启动，正常启动程序工作模式
10RAM启动，串口下载程序模式
11SRMAM启动，可以在此模式下调试
STM32的Boot0和Boot1设置
