DTL698电表数据 转 IEC104协议项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 配置VFBOX网关
5 启用IEC104协议转发数据
6 测试网关的104功能
7 网关通过4G连接104平台
8 其他说明
9 案例总结

1 案例说明

1. 设置网关采集DLT698电表数据数据
2. 把采集的数据转成IEC104协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 准备工作

1. 仰科网关。支持采集DLT698电表数据，IEC104协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。

4 配置VFBOX网关

1. 打开VFBOX STUDIO软件。新建一个工程。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

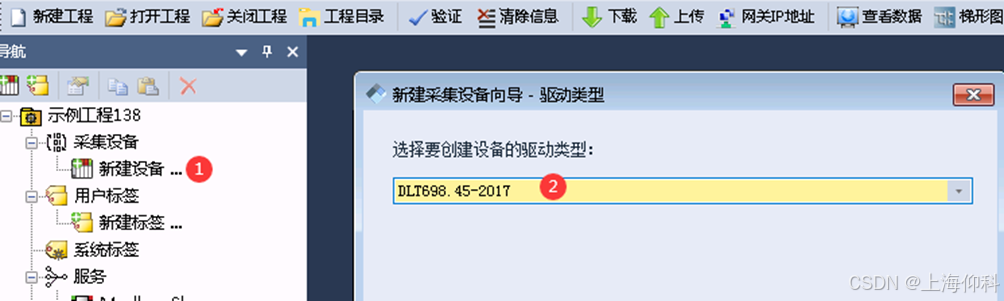

2. 新建设备，选择DLT698协议。

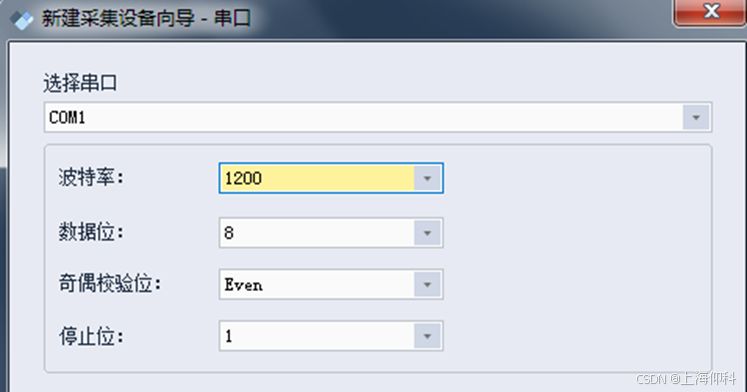

3. 选择和电表连接的网关上的串口。波特率设置成和电表保持一致。以实际电表的波特率为准，一般是1200或者2400，偶校验。有的电表是9600.

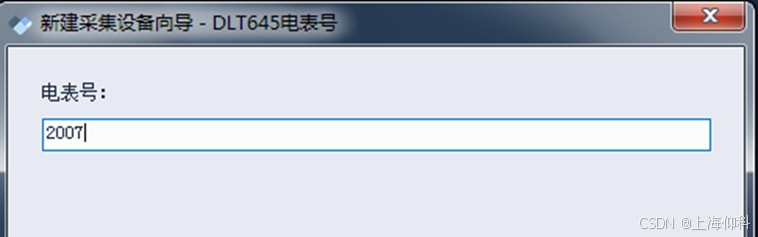

4. 输入12位的电表表号。必须是12位。不能确认可找电表厂家确认。如果网关只连接了一个电表，也可以输入AAAAAAAAAAAA，作为广播表号进行单个电表测试。

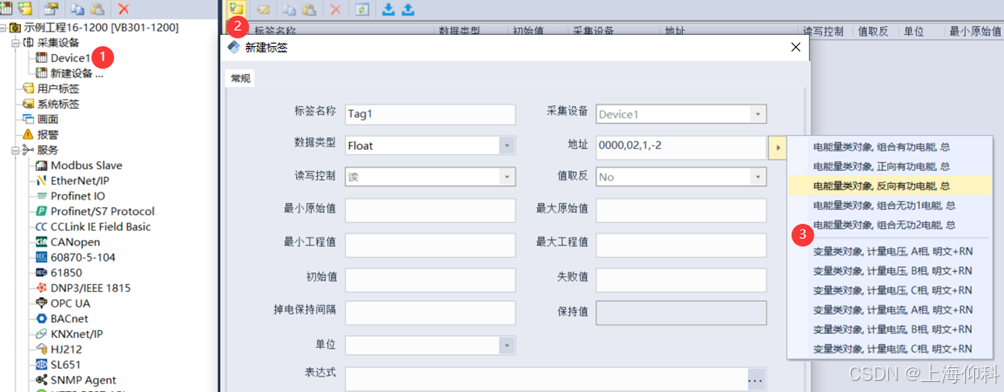

5. 按如下顺序，添加要采集的数据。可添加多个数据。

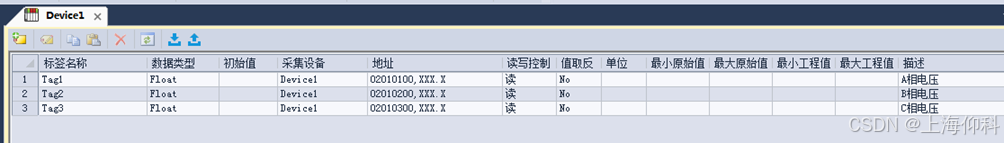

6. 如下为采集电表的三相电压。


7. 完成上述配置后，点击“下载”，把工程下载到网关中，点击“查看数据”，查看网关采集到的数据情况。

5 启用IEC104协议转发数据

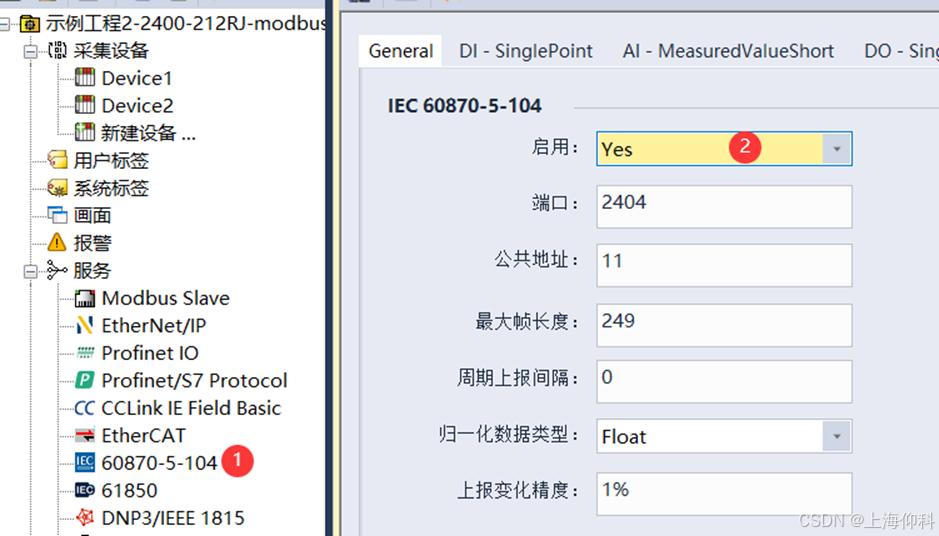

1. 启用IEC104服务


2. 参数说明。
   参数 说明
   启用 Yes，启动104功能
   端口 2404。网关侦听端口，使用默认即可。
   公共地址 11，可修改
   最大帧长度 249，使用默认即可
   周期上报间隔 单位是秒。0是不定期上报。周期定时上报。
   归一化数据类型 Float，使用默认即可
   上报变化精度 数据变化超过设定程度后，立即上报。周期上报的设置不影响变化上报。

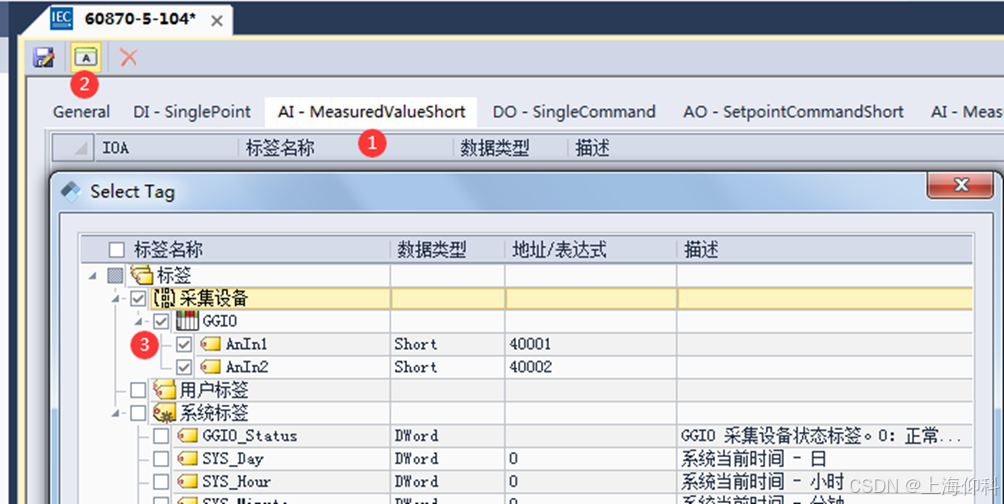

3. 添加要转发的数据。


类型 说明
DI-SinglePoint 遥信 - 单点。地址范围：1-16384（十进制）
AI-MeasuredValueShot 遥测 - 短浮点。地址范围：16385-20480
DO-SigleCommand 遥控 - 单点。地址范围：24577-24832
AO-SetpointCommandShort 遥调 - 短浮点。地址范围：25089-25600
AI-MeasuredValueNormalized 遥测 - 归一化
AO-SetpointCommandNormaliezed 遥调 - 归一化
COUNTER-IntegratedTotals 遥脉 – 电度量

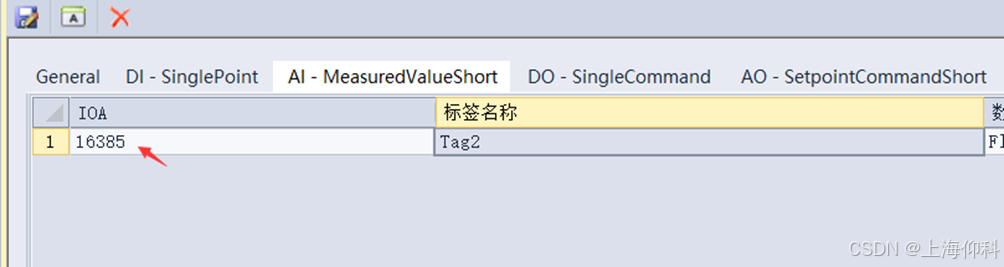

4. 修改点位地址信息。推荐先添加一个点位，然后手动把点位地址修改成自己需要的，然后在添加后续的点位，后续的点位会在此地址上依次累加。


5. 设置完成后，点击菜单“下载”，把工程下载到网关中。

6 测试网关的104功能

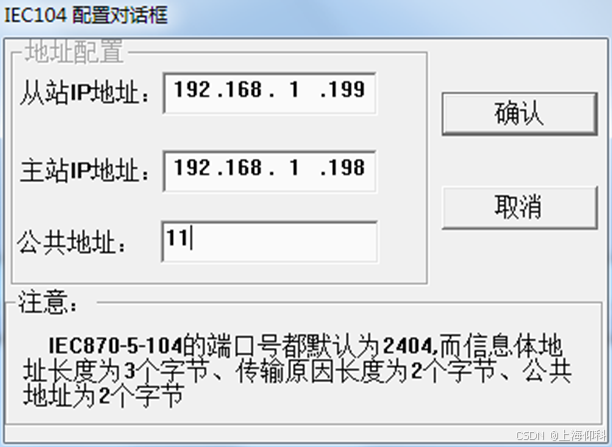

1. 在电脑上打开PMA软件，选择菜单栏“文件—协议配置—IEC870-5-104规约”，从站IP为网关IP地址，主站IP为电脑IP，公共地址与VS软件中配置一致。


2. 选择菜单栏“运行模式—模拟主站”

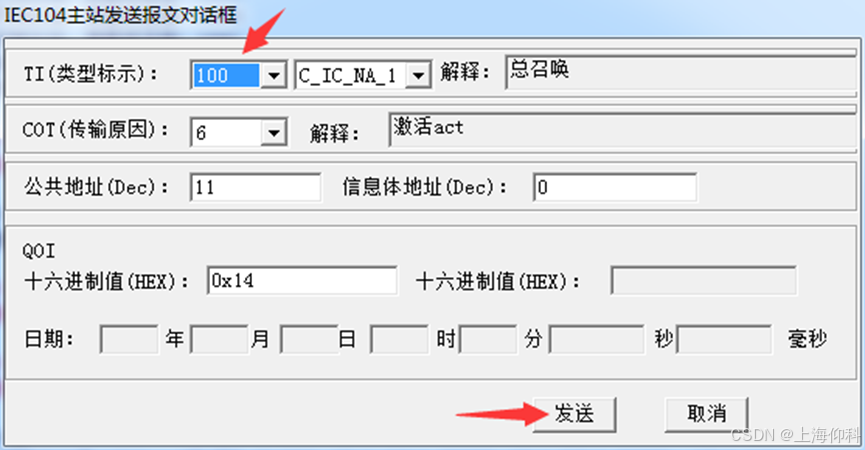

3. 选择菜单栏“端口配置—连接”。然后选择菜单栏“IEC104主站控制—更多报文发送”，TI选择100，点击“发送”。

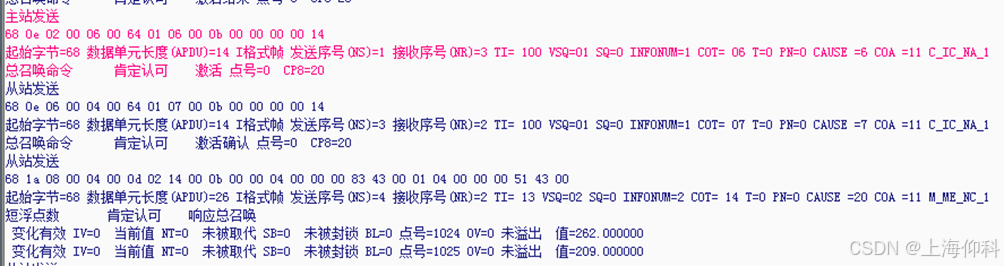

4. 可在消息框中收到网关返回的数据。


7 网关通过4G连接104平台

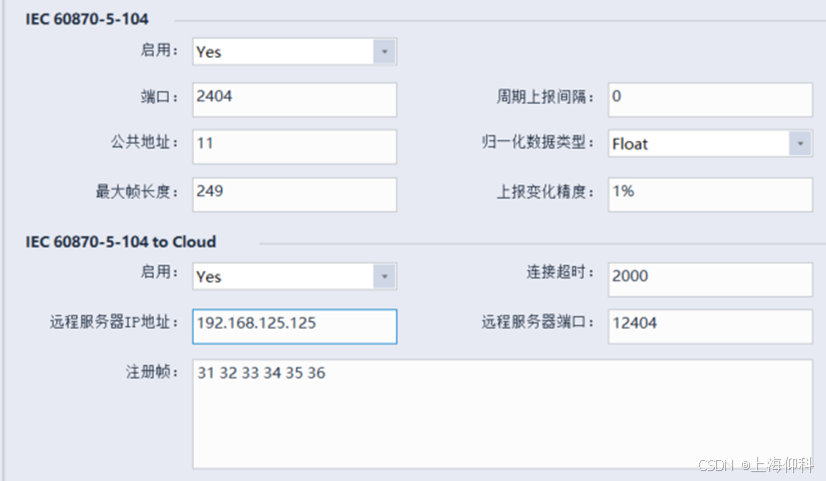

1. 网关通过4G连接104平台，则网关作为socket的客户端，此时需要开启如下的“to Cloud”功能


选项 说明
两个启用 都设置成Yes
端口 2404.默认，不能修改。
远程服务器IP和端口 填写104平台的IP和端口
注册帧 网关和平台建立连接后，发送的注册帧数据。填写16进制数据。
如填写 31 32 33 34 35 36。则网关和平台建立连接后，会发送字符串“123456”给平台。

2. 配置完成后，点击下载，把工程下载到网关中。

8 其他说明

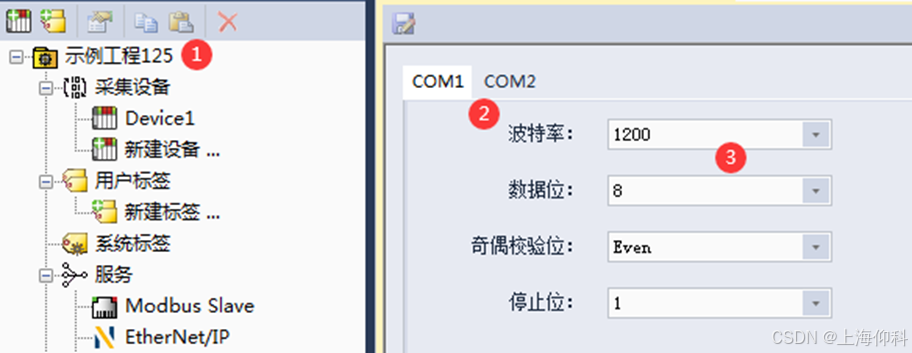

1. 如下可以修改网关串口的波特率。


2. 如果不能采集到电表的数据。可在检查一下这几个参数配置。1）网关和电表的波特率是否一致。一般电表是1200或者2400，偶检验。2）电表的表号是否正确。如果不能确定，可以输入12个A，进行测试。

3. 有的698电表是9600，偶校验的配置。表号是电表标签No.的后10位加00组成12位表号。

9 案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
