网口环保212设备数据 转 EthernetIP项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
4 电脑上采集环保HJ212设备的数据
5 配置网关参数
6 使用ETHERNETIP转发数据
7 其他事项
8 案例总结

1 案例说明

1. 设置网关采集环保212设备数据
2. 把采集的数据转成EthernetIP从站协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 准备工作

1. 仰科网关。支持采集环保HJ212设备数据，EthernetIP从站协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。

4 电脑上采集环保HJ212设备的数据

1. 前往上海仰科网站onker.cn，点击 下载中心。在其他测试工具中找到TCP调试工具

2. 将环保仪IP设置为与电脑IP同一网段

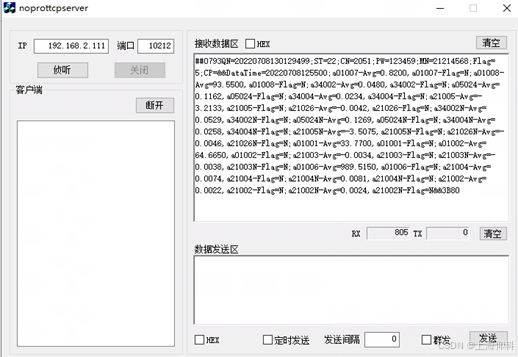

3. 在环保仪设置中，将数据发送至电脑IP和指定的端口（如10212）。打开调试工具，填入指定的端口，点击侦听。
4. 关闭防火墙以及杀毒软件，点击侦听，等待一会，就可以看到采集到的数据。如果没有接收到这些类似的数据，则联系环保设备厂家，询问如何配置环保设备输出数据。


数据示例如下：
数据类型 数据举例
实时数据 ##0457QN=20210320163113904;ST=32;CN=2011;PW=123456;MN=81733553213013;Flag=4;CP=&&DataTime=20210320013500;w00000-Rtd=181.682,w00000-Flag=N;w21001-SampleTime=20210320005400,w21001-Rtd=45.160,w21001-Flag=N;w21011-SampleTime=20210320013500,w21011-Rtd=1.970,w21011-Flag=N;w21003-SampleTime=20210320013500,w21003-Rtd=53.131,w21003-Flag=N;w01018-SampleTime=20210320013500,w01018-Rtd=194.200,w01018-Flag=N;w01001-SampleTime=20210320013506,w01001-Rtd=7.500,w01001-Flag=N&&8F81
平均数据 ##0631ST=31;CN=2061;QN=20210906110000767;PW=123456;MN=41132102FNY329;Flag=1;CP=&&DataTime=20210906110000;01-Avg=2.78,01-Flag=N,01-ZsAvg=5.68,01-Min=2.50,01-Max=3.06,01-ZsMin=4.86,01-ZsMax=7.61;02-Avg=44.23,02-Flag=N,02-ZsAvg=89.25,02-Min=29.71,02-Max=65.64,02-ZsMin=71.73,02-ZsMax=140.96;S01-Avg=19.52,S01-Flag=N,
平均数据 ##0596QN=20210320163118367;ST=32;CN=2051;PW=123456;MN=81733553213013;Flag=4;CP=&&DataTime=20210320160000;w00000-Cou=176.923,w00000-Min=292.286,w00000-Avg=294.872,w00000-Max=297.287,w00000-Flag=N;w21001-Cou=8.151,w21001-Min=46.070,w21001-Avg=46.070,w21001-Max=46.070,w21001-Flag=N;w21011-Cou=0.392,w21011-Min=2.214,w21011-Avg=2.214,w21011-Max=2.214,w21011-Flag=N;

分析上面的数据，确认数据地址。如果采集CN=2011数据包的值，则地址是：w00000-Rtd，w01018-Rtd。
如果要采集非CN=2011的数据包的值，则需要加上CN值。如采集CN=2051数据包的值，地址是w00000-Avg,2051。如采集CN=2061数据包的值，地址是01-ZsAvg,2061。

5 配置网关参数

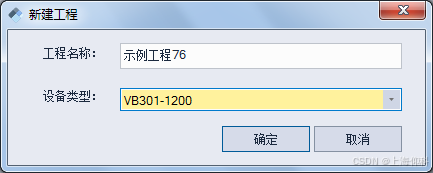

1. 安装VFBOX Studio软件。打开软件后，点击“新建工程”，设备类型选择实际网关的型号。可查看网关背面标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

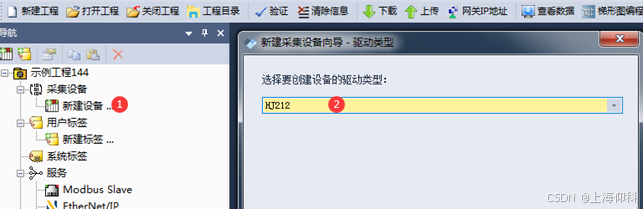

2. 点击“新建设备”，驱动类型选择如下：

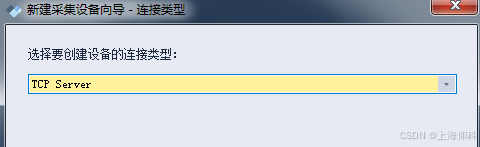

3. 连接类型选择“TCP Server”

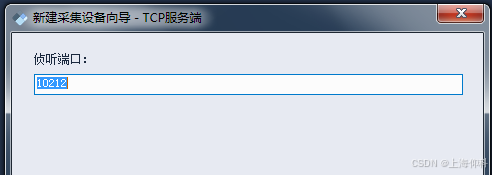

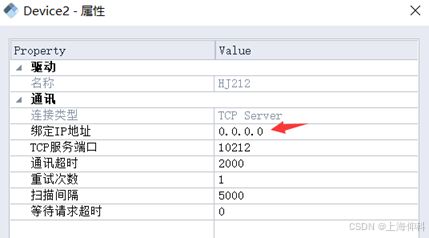

4. 输入网关侦听的端口。此端口和环保设备上发送的目标端口保持一致。

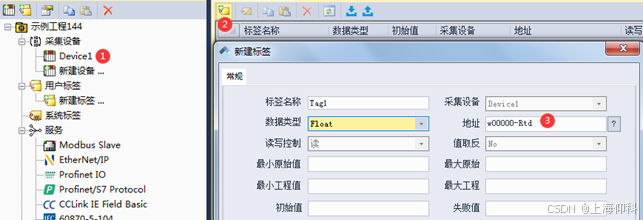

5. 新建要采集的数据，在“地址”处输入上面获取到的数据名称。采集CN=2011数据包数据，配置如下。注意CN，点位名称的对应方式。

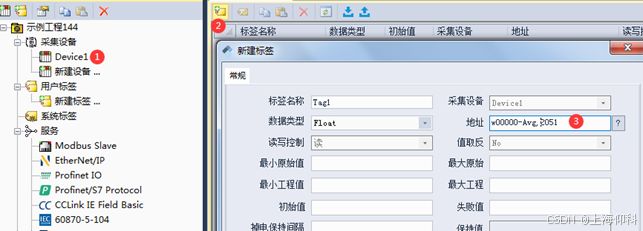

6. 采集CN=2051的数据



7. 采集CN=2061的数据



8. 配置完成后点击菜单“下载”，把工程下载到网关里。

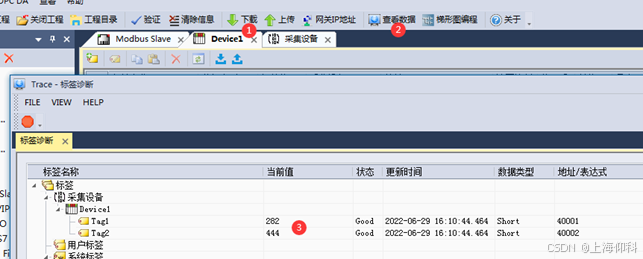

9. 点击菜单“查看数据”，查看网关采集到的数据。对比一下当前值，“状态”显示Good，更新时间为当前时间就代表采集到了数据。

6 使用EthernetIP转发数据

1. 网关可以作为Ethernet/IP协议的从站，外部设备做Ethernet/IP的主站。

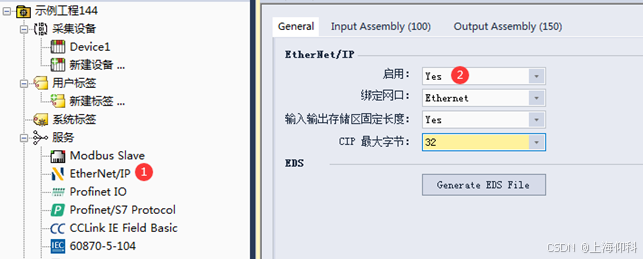

2. 到菜单“服务-EtherNet/IP”，启用设置成Yes。


参数 说明
绑定网口 如果是单网口设备，不需要更改。
两个网口的网关，选择网关连接EthernetIP设备的网口。
输入输出存储区固定长度 输入输出区的固定长度，一般选择Yes。对应下面的“CIP最大字节”使用。如果选择yes，CIP最大字节是32，则输入区长度为32个字节，输出区固定长度为32个字节
CIP最大字节 选择输入去和输出区的最大字节长度。单位字节。
Input Assembly（100）， 输入数据区，网关输出给主站的数据，路径地址是100
Output Assembly（150） 输出数据区，主站输出给网关的数据，路径地址是150

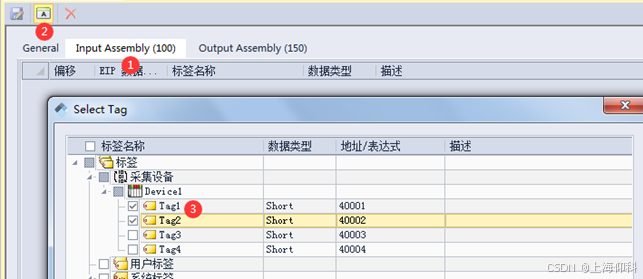

3. 点击“Input Assembly”，添加两个数据。Input Assembly是指外部系统来网关读取的数据。

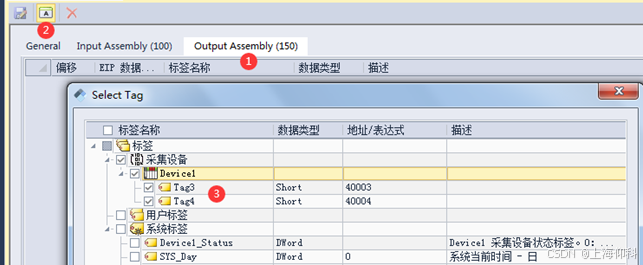

4. 点击“Output Assembly”,添加两个数据。Output Assembly是指外部系统要写入到网关的数据。


5. 完成以上设置后，点击下载，把工程下载的网关里。

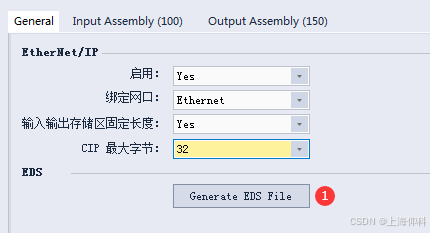

6. 点击“Generate EDS File”可以生成EDS文件，把生成的EDS文件下载到EthernetIP主站设备后，就可以和网关进行数据通信了。


7. 如果修改了某些参数，需要重新下载工程到网关中，并重新生产EDS文件，然后再导入到相应的设备中。

7 其他事项

1. 不要修改“绑定IP地址”，使用默认即可。

8 案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
