L-Ethercat设备数据 转 IEC61850项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 准备工作
5 设置网关采集ETHERCAT数据
6 用IEC61850协议转发数据
7 网关使用多个逻辑设备和逻辑节点的方法
8 安装NPCAP
9 案例总结

1 案例说明

1. 设置网关采集EtherCAT设备数据
2. 把采集的数据转成IEC61850协议转发给其他系统。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

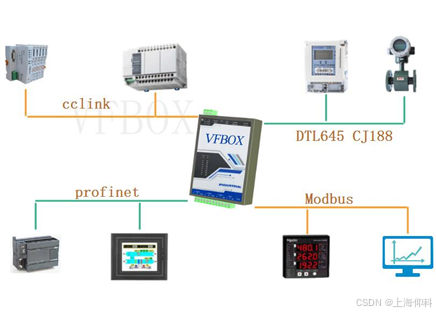

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 准备工作

1. 仰科网关。支持采集EtherCAT设备数据，IEC61850协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。

4 获取cat设备的点位信息

1. Cat设备IN口通过网线连接到电脑，关闭电脑上的其他网口

2. 关闭VS软件

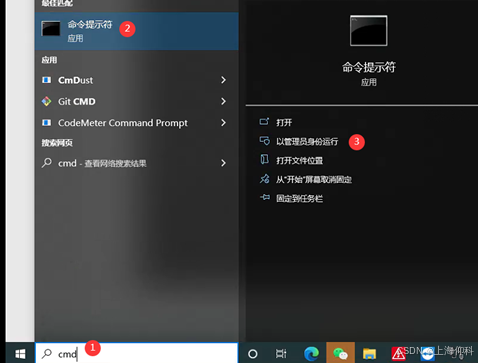

3. 打开cmd程序“命令提示符”，用管理权限运行。

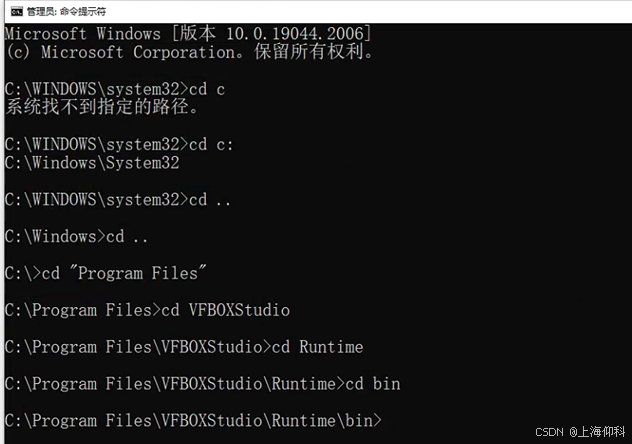

4. 更改目录到下图所示的目录。C:\Program Files\VFBOXStudio\Runtime\bin>


5. 输入：EtherCATSlaveInfo.exe。回车。如果没有获取到设备信息，则重新安装npcap软件。运行正常，则输出电脑上的网卡信息。
