一文熟悉电力IEC61850的基础知识和使用

IEC61850标准是电力系统自动化领域唯一的全球通用标准。它通过标准的实现，实现了智能变电站的工程运作标准化。使得智能变电站的工程实施变得规范、统一和透明。不论是哪个系统集成商建立的智能变电站工程都可以通过SCD（系统配置）文件了解整个变电站的结构和布局，对于智能化变电站发展具有不可替代的作用。
1 标准来源
IEC61850提出了一种公共的通信标准，通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。

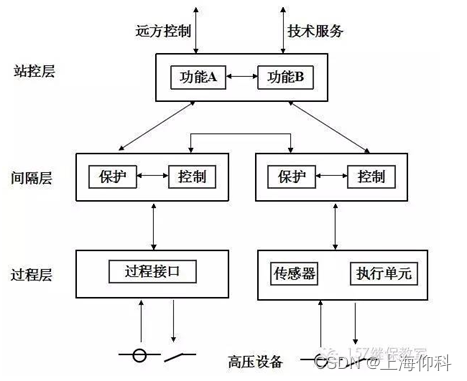

变电站通信体系IEC61850将变电站通信体系分为3层站控层、间隔层、过程层。
在站控层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范(MMS)、传输控制协议/网际协议(TCP/IP)以太网或光纤网。在间隔层和过程层之间的网络采用单点向多点的单向传输以太网。变电站内的智能电子设备(IED,测控单元和继电保护)均采用统一的协议,通过网络进行信息交换。
2 标准服务
IEC61850标准的服务实现主要分为三个部分：MMS服务、GOOSE服务、SMV服务。
MMS服务用于装置和后台之间的数据交互;GOOSE服务用于装置之间的通讯;SMV服务用于采样值传输。
三个服务之间的关系：在装置和后台之间涉及到双边应用关联，在GOOSE报文和传输采样值中涉及多路广播报文的服务。双边应用关联传送服务请求和响应(传输无确认和确认的一些服务)服务，多路广播应用关联(仅在一个方向)传送无确认服务。
如果把IEC61850标准的服务细化分，主要有：报告(事件状态上送)、日志历史记录上送、快速事件传送、采样值传送、遥控、遥调、定值读写服务、录波、保护故障报告、时间同步、文件传输、取代，以及模型的读取服务。

3 标准特点
IEC61850的特点是1)面向对象建模; 2)抽象通信服务接口; 3)面向实时的服务; 4)配置语言; 5)整个电力系统统一建模。
IEC61850建模了大多数公共实际设备和设备组件。这些模型定义了公共数据格式、标识符、行为和控制,例如变电站和馈线设备(诸如断路器、电压调节器和继电保护等)。自我描述能显著降低数据管理费用、简化数据维护、减少
