实现DLT645 698电表数据转换成modbus协议的解决方案

1 项目背景
在一些能源监控项目或者抄表项目中，需要实时采集电能表的数据进行电量分析和远程监控。但是在一些场合，现场的电表是645的电力规约，这些规约还分成1997和2007两个版本。而监控中心的通信协议一般使用工业modbus通信。645协议远比modbus要复杂的多，需要多帧数据的通信才能完成数据采集，面对这种应用场景，使用协议转换网关可以快速的完成两个协议之间的数据交互。
2 工作原理

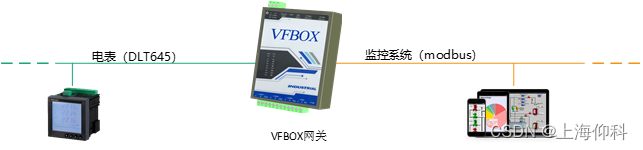

如下图所示，VFBOX网关设备作为一个桥梁连接在电表和监控系统（上位机）之间。工作原理是网关分别和两边进行通信。用户可以在网关里进行配置，建立电表和监控系统之间的数据交换。

3 设备连接
网关通过485接口和电表连接。网关通过网线或者485总线和上位机连接。
4 数据交换

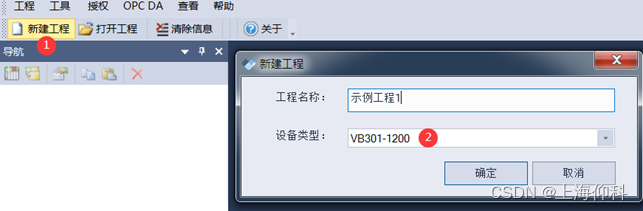

1. 打开VS软件。新建一个工程。设备类型参考网关背面的标签。

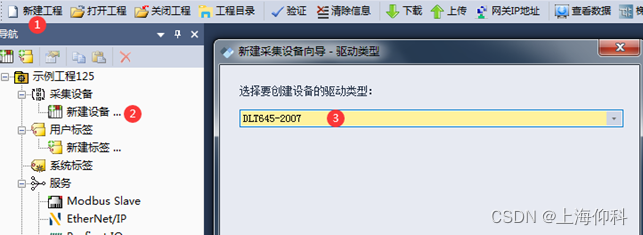

2. 新建设备，选择645协议。

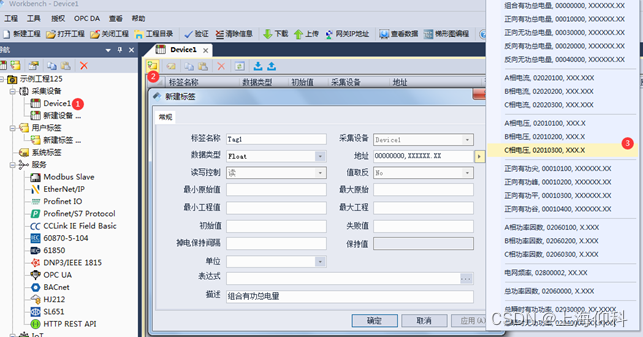

3. 按如下顺序，添加要采集的数据。可添加多个数据。
