pinctrl简析

目录

一、概述

二、pinctrl的使用方法

三、 pinctrl原理以及驱动流程分析

四、参考文档

---

一、概述

    暂时未实际应用过pinctrl，暂时是以理论基础来撰写改文档，如有错误后续会持续补充。

    pinctrl主要是为了简化以及统一gpio的配置而产生。

    pinctrl子系统的功能：

（1）管理系统中所有的可以控制的pin，在系统初始化的时候，枚举所有可以控制的pin，并标识这些pin。

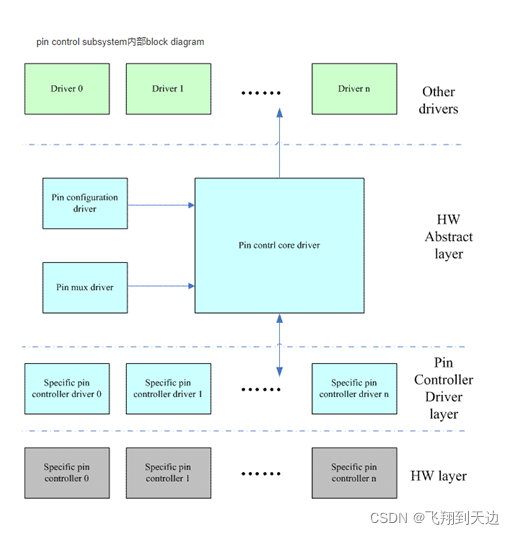

（2）管理这些pin的复用（Multiplexing）。对于SOC而言，其引脚除了配置成普通的GPIO之外，若干个引脚还可以组成一个pin group，行程特定的功能。pin control subsystem要管理所有的pin group。

（3）配置这些pin的特性。例如使能或关闭引脚上的pull-up、pull-down电阻，配置引脚的driver strength。

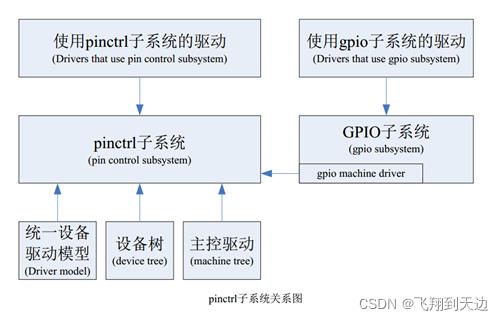

对于pinctrl的背景可以参考文档linux内核中的GPIO系统之（1）：软件框架，讲的比较清楚。

二、pinctrl的使用方法

    pinctrl的使用主要包括两部分内容，一是dts配置，二是设备驱动中的使用。

    dts配置：

pinctrl的背景可以参考文档linux内核中的GPIO系统之（1）：软件框架，讲的比较清楚。

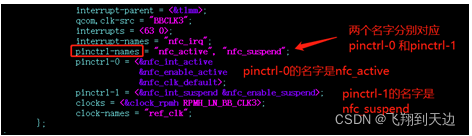

    1. pinctrl-names/pinctrl-0/pinctrl-1 这些属性名字不能变，如果还有其他的配置则pinctrl-2 pinctrl-3以此类推

    2. 一个pinctrl中可以有多个配置，用空格隔开；

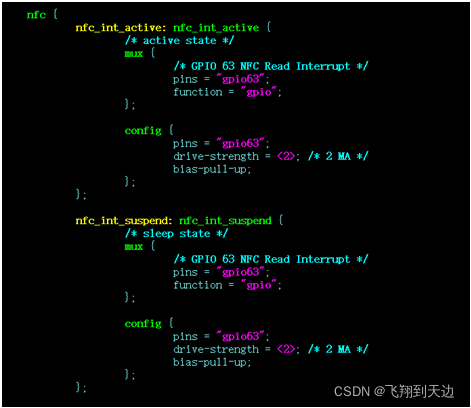

    3. 配置中，mux配置gpio的功能，有些gpio是可以复用成不同的功能； config用来配置gpio的一些配置如驱动能力，上拉下拉等；

 驱动中的API：

    devm_pinctrl_get()  // 获取dev下得pinctrl配置

    pinctrl_lookup_state()  // 根据名字查找指定的pinctrl配置

    pinctrl_select_state()   //使能指定的配置

    devm_pinctrl_put()  //释放资源

    同时需要注意：（以下的分析是基于高通SDM845代码，其他平台可以参考really_probe() → pinctrl_bind_pins() ）

    1. 如果在dts里面同时配置了default 状态的配置，在device probe之前内核就会默认配置一遍

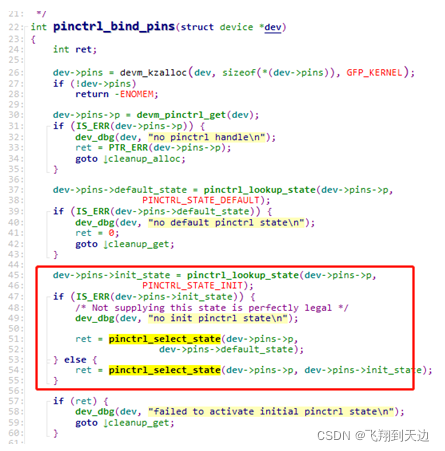

    2. 如果在dts里面同时配置了default 和init状态的配置，那么会配置init的配置，而不是default





三、 pinctrl原理以及驱动流程分析

与GPIO子系统的关系：



pinctrl也遵循linux的驱动模型，有设备节点以及设备驱动。

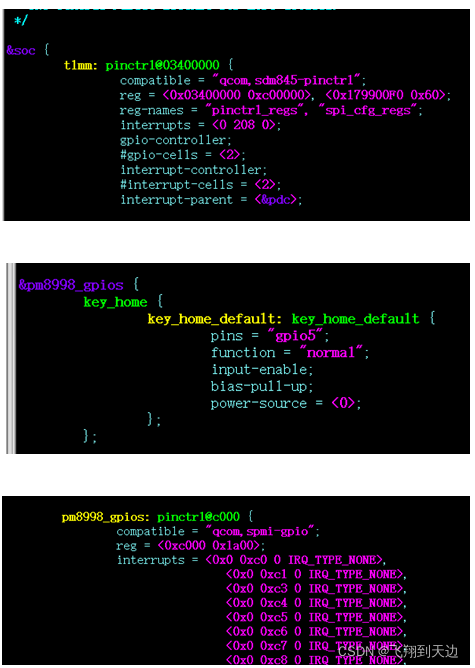

SDM845平台有两个pinctrl controller，参考sdm845-pinctrl.dtsi

一个是tlmm，另一个是pm8998_gpios（存在pmic上）

pm8998_gpios参考：pm8998.dtsi

如上图所知，每个pinctrl controller的dts设备节点都有一个对应的驱动。

tlmm的驱动 -》pinctrl-sdm845.c

pm8998_gpios的驱动 -》pinctrl-spmi-gpio.c

驱动中过程不详细的分析，主要有3个步骤：

1、 构造pinctrl以及gpiochip结构；struct pinctrl_desc / struct gpio_chip

2、 注册gpio子系统： gpiochip_add_data() / gpiochip_add_pin_range() / gpiochip_irqchip_add() 等

3、 注册pinctrl子系统： devm_pinctrl_register()

四、参考文档

文档	链接
Pinctrl子系统之一了解基础概念	Pinctrl子系统之一了解基础概念_u012830148的博客-优快云博客_pinctrl
linux内核中的GPIO系统之（1）：软件框架	linux内核中的GPIO系统之（1）：软件框架

 Pinctrl基础简介_简一商业-优快云博客_pinctrl

Pinctrl子系统之一了解基础概念_u012830148的博客-优快云博客_pinctrl

高通GPIO驱动（DTS方式）

高通GPIO驱动（DTS方式）https://www.bbsmax.com/A/E35p4W0y5v/
