UML插件一：SimpleUML

步骤 1：

点击Android Studio 左上角 “File” 选择 “Setting”( File -> Setting )

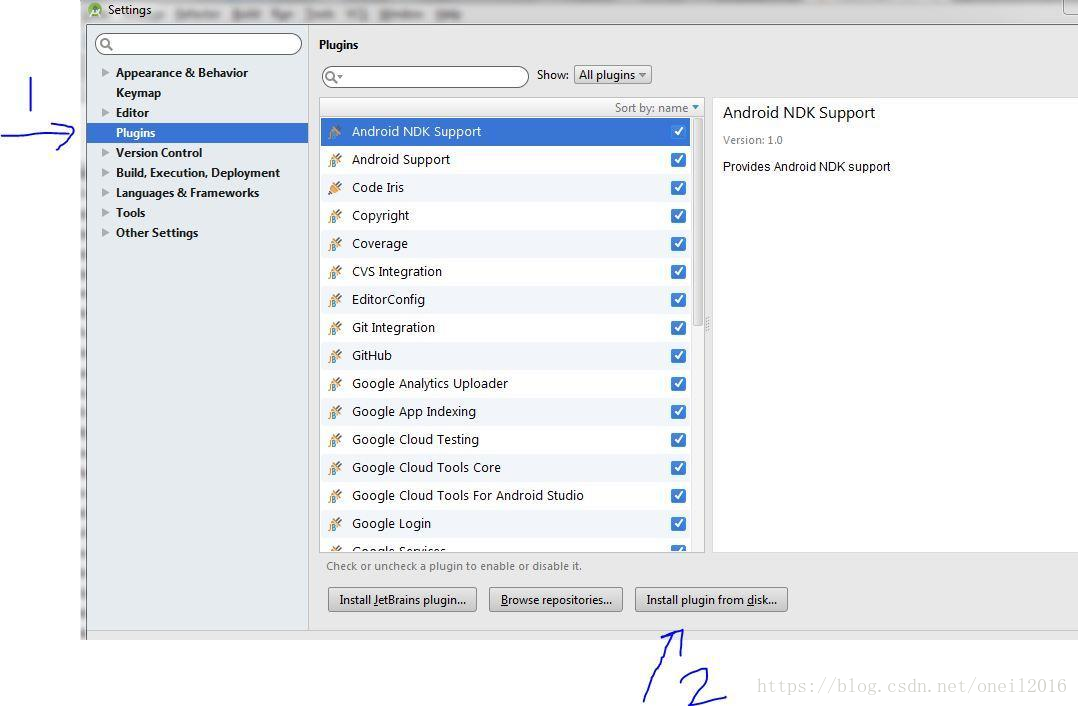

步骤 2：看图操作



步骤 3:

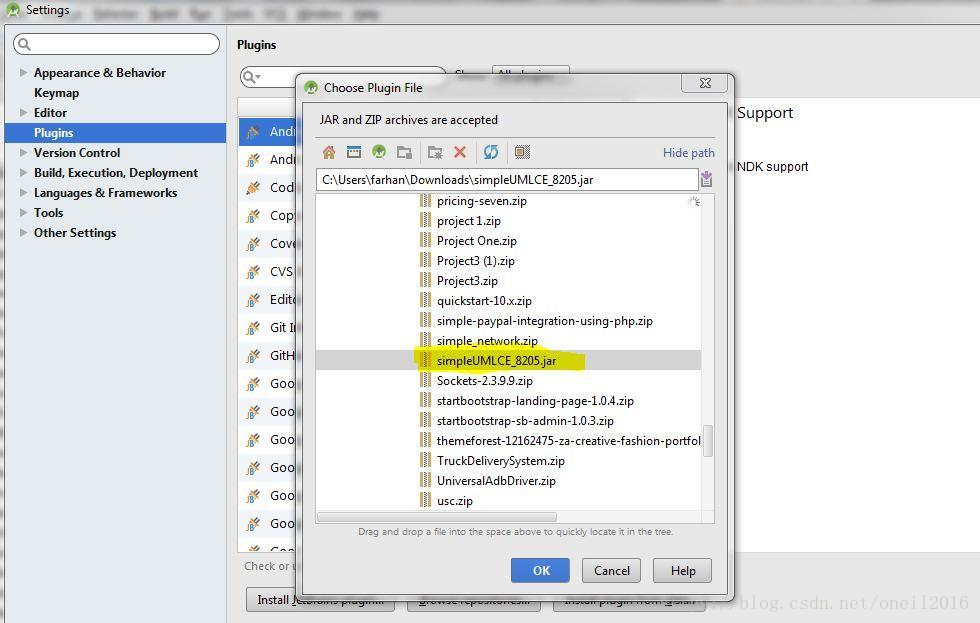

浏览并选择你刚刚下好的 SimpleUML jar 文件

步骤 4:

apply ->OK 然后重启Android studio 生效

步骤 5:

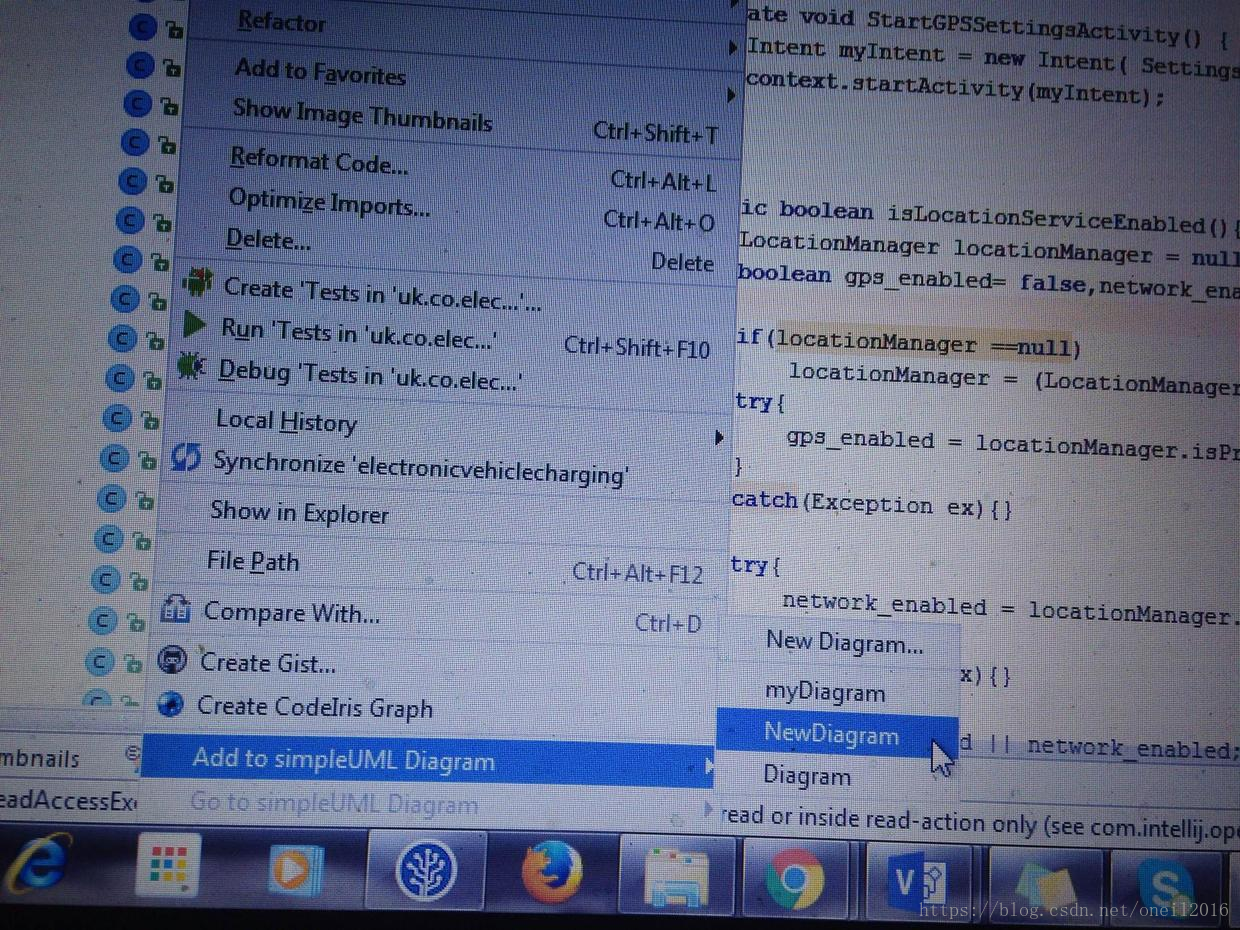

重启完成后，选择一个源码包右键 然后选择 New Diagram（如下图所示）

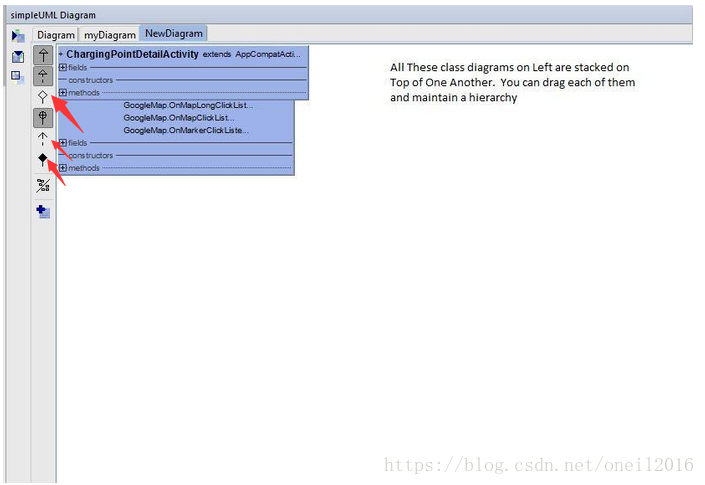

拖拽之后 UML 长这样子
