[HI3531D][LINUX] 调试记录 --- HI3531D开机卡死

硬件环境：HI3559A+HI3531D通过PCIE级联

问题1

 从片HI3531D 通过PCIE 加载程序后开机只打印 startup  无法进入u-boot



解决方法：

1.查看复位信号正常

2.查看供电正常

3.查看晶振正常

4.从片HI3531D修改启动方式为NOR FLASH 启动，现象依然是开机后只打印startup

5.HI3531D无法启动应该是程序加载错误，cpu无法将NOR FLASH 程序加载到DDR内，所以问题应该在CPU或者DDR两者之一

6.排查HI3531D CPU初始化配置，未发现问题

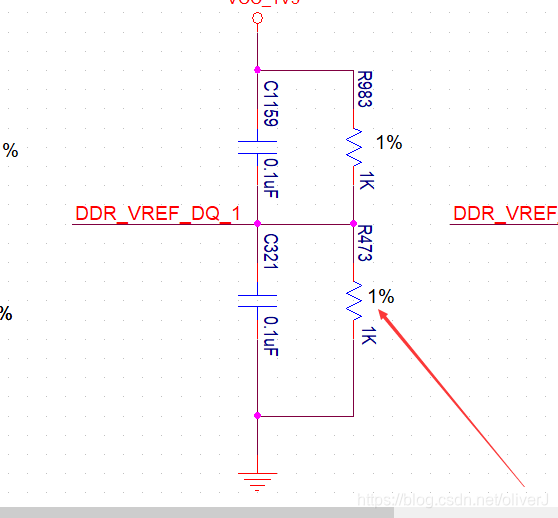

7.怀疑DDR初始化失败，通过测量发现DDR_VREF_DQ 电压异常，原因是R473虚焊。



总结

    对于内存系统工作非常重要的参考电压信号VREF，在DDR3系统中将VREF分为两个信号。一个是为命令与地址信号服务的VREFCA，另一个是为数据总线服务的VREFDQ，它将有效的提高系统数据总线的信噪等级。DDR3中VREFDQ电压为1.5/2
