21[NLP训练营]CRF

公式输入请参考： 在线Latex公式

起源（HMM vs CRF）

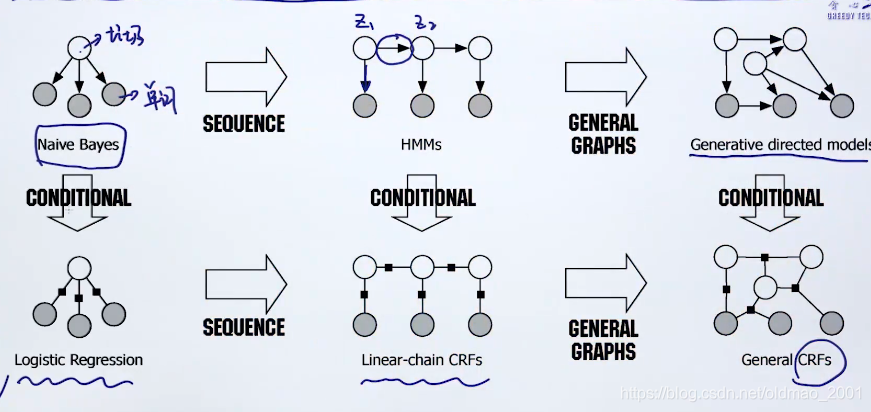

可以看到下图中横向变化，和纵向的对比（有向图和无向图）。

求有向图和无向图联合概率

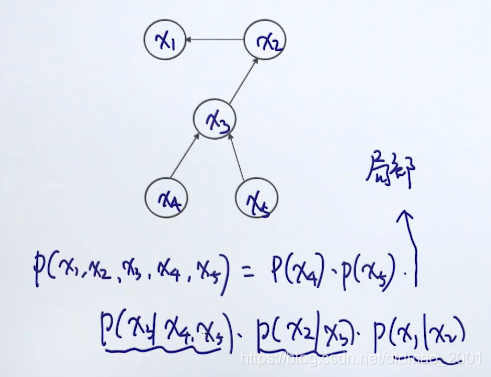

有向图的联合概率等于各个节点的条件概率的乘积，当然，$x_4,x_5$由于没有入度，所以不用条件。
注意，在计算条件概率的时候，只需要考虑局部的取值类型即可，例如：$p(x_2|x_3)$，只用考虑$x_3$的取值（假设它是离散型），如果有两种值，就只用考虑两种情况。
无向图相对而言麻烦点：

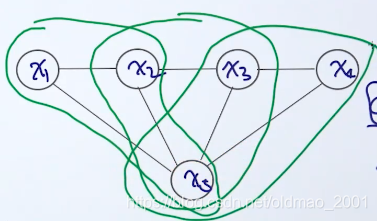

这里要引入factor/feature function，这里引入这个东西就是要把上面的无向图进行拆分。拆分的结果就是上图中的绿色圈圈，三个三个一组。这样的一组也叫做clique（可以一个点做一个clique，可以两个点做一个clique，当然也可以三个做一个clique，但是必须是两两相互关联的。）拆分好后，联合概率就可以写为：
$$p(x_1,x_2,x_3,x_4,x_5)={\varphi }_1(x_1,x_2,x_3){\varphi }_2(x_2,x_3,x_5){\varphi }_3(x_3,x_4,x_5)$$
$\varphi$就是feature function
由于联合概率也是概率，为了保证概率的值域是[0,1]，我们需要对上面的式子进行归一化，除以一个normalization term $z(x)$，也叫做partition function：
$$p(x_1,x_2,x_3,x_4,x_5)=\frac{{\varphi }_1(x_1,x_2,x_3){\varphi }_2(x_2,x_3,x_5){\varphi }_3(x_3,x_4,x_5)}{z(x)}$$
partition function不好求。。。因为它是依赖于全局的变量（有向图是局部依赖）。

Log-Linear Model

逻辑回归和CRF都属于Log-Linear Model的一个特例，因此我们先来看看Log-Linear Model是什么。
$$p(y|x;w)=\frac{exp{\sum }_{j=1}^J{w}_j{F}_j(x,y)}{Z(x,w)}$$
其中：
左边是条件概率，是一个判别模型。
$F_j(x,y)$是feature function（通常是手工设置，给定数据集后，这项相当与已知条件），$w_j$是模型参数，$Z(x,w)$是normalization term。

Multinomial Logistic Regression

给出feature function的定义：
$$F_j(x,y)=x_i\cdot I(y=c)$$
x是d维的特征向量
y是分类，取值范围： { 1 , 2 , . . . , c } \{1,2,...,c\} {1,2,...,c}。
I是indicator function，意思是当函数中的条件满足的时候函数取值为1，否则取值为0.
假设现在$c=3$，那么特征函数的维度是$3\times d$也就是$j\in 1,2,3,...,3d$，同样的参数$w$的维度也是$3\times d$
下面是不同的分类的时候，特征函数的取值情况如下：
当$y=1$时
$$\begin{array}{c}{F}_1(x,y)=x_1\\ F_2(x,y)=x_2\\ ⋮\\ F_d(x,y)=x_d\\ F_{d+1}(x,y)=0\\ ⋮\\ F_{2d}(x,y)=0\\ ⋮\\ F_{3d}(x,y)=0\end{array}$$
当$y=2$时

$$\begin{array}{c}{F}_1(x,y)=0\\ F_2(x,y)=0\\ ⋮\\ F_d(x,y)=0\\ F_{d+1}(x,y)=x_1\\ F_{d+2}(x,y)=x_2\\ ⋮\\ F_{2d}(x,y)=x_d\\ F_{2d+1}(x,y)=0\\ ⋮\\ F_{3d}(x,y)=0\end{array}$$
当$y=3$时
$$\begin{array}{c}{F}_1(x,y)=0\\ F_2(x,y)=0\\ ⋮\\ F_d(x,y)=0\\ F_{d+1}(x,y)=0\\ F_{d+2}(x,y)=0\\ ⋮\\ F_{2d}(x,y)=0\\ F_{2d+1}(x,y)=x_1\\ F_{2d+2}(x,y)=x_2\\ ⋮\\ F_{3d}(x,y)=x_d\end{array}$$
总共有3d个feature function等式。
下面来看看当分类为1的时候模型概率的计算（2d~3d的项都去掉了，因为都为0）：
$$p(y=1|x;w)=\frac{\exp {\sum }_{j=1}^{3d}{w}_j{F}_j(x,y)}{Z(x,w)}=\frac{\exp {\sum }_{j=1}^d{w}_j{x}_j}{Z(x,w)}$$
下面来看看当分类为2的时候模型概率的计算：
$$p(y=2|x;w)=\frac{\exp {\sum }_{j=1}^{3d}{w}_j{F}_j(x,y)}{Z(x,w)}=\frac{\exp {\sum }_{j=d+1}^{2d}{w}_j{x}_{j-d}}{Z(x,w)}$$
注意这里的x的下标是j-d，因为x的下标范围是1-d，但是j是从d+1到2d，所以这里要减去一个d，避免数组越界。
下面来看看当分类为3的时候模型概率的计算：
$$p(y=3|x;w)=\frac{\exp {\sum }_{j=1}^{3d}{w}_j{F}_j(x,y)}{Z(x,w)}=\frac{\exp {\sum }_{j=2d+1}^{3d}{w}_j{x}_{j-2d}}{Z(x,w)}$$
为了进一步展开，我们把参数写开：
$$w=(w_1,w_2,...,w_d,w_{d+1},...,w_{2d},w_{2d+1},...,w_{3d}{)}^T$$
把它每d个分一个段，写成：
$$w=(w^{(1)},w^{(2)},w^{(3)}{)}^T$$
那么，上面的分类的模型概率计算可以写为：
$$p(y=1|x;w)=\frac{\exp (w^{(1)T}\cdot x)}{Z(x,w)}$$
$$p(y=2|x;w)=\frac{\exp (w^{(2)T}\cdot x)}{Z(x,w)}$$
$$p(y=3|x;w)=\frac{\exp (w^{(3)T}\cdot x)}{Z(x,w)}$$
normalization term $z(x,w)$可以写成：
$$Z(x,w)=\exp (w^{(1)T}\cdot x)+\exp (w^{(2)T}\cdot x)+\exp (w^{(3)T}\cdot x)$$
模型概率写成：
$$p(y=1|x;w)=\frac{e^{w^{(1)T\cdot x}}}{{\sum }_{i=1}^3{e}^{w^{(i)T\cdot x}}}$$
$$p(y=2|x;w)=\frac{e^{w^{(2)T\cdot x}}}{{\sum }_{i=1}^3{e}^{w^{(i)T\cdot x}}}$$
$$p(y=2|x;w)=\frac{e^{w^{(3)T\cdot x}}}{{\sum }_{i=1}^3{e}^{w^{(i)T\cdot x}}}$$
以上实际上就是多元逻辑回归（Multinomial Logistic Regression）的形式。

Feature function

上面定义的feature function是：
$$F_j(x,y)=x_i\cdot I(y=c)$$
实际上，我们的feature function通常可以定义为（把上面的点乘左右分别看成AB）：
$$F_j(x,y)=A_a(x)B_b(y)$$
其中：$B_b(y)$是标签。
$A_a(x)$是特征，例如：
$A_1(x)$：单词x是大写或小写
$A_2(x)$：单词x的长度
$A_3(x)$：单词x的前缀是否是xx

不同的feature function得到的模型也不一样。

CRF:Log-Linear Model for Sequential Data

CRF其实就是Log-Linear Model处理时序数据的特例，因此，我们把Log-Linear Model的条件概率模型写出来，然后假设数据x是一个序列，来进行推导。原型
$$p(y|x;w)=\frac{1}{Z(x,w)}exp\sum _{j=1}^J{w}_j{F}_j(x,y)$$
我们假设：$\bar{x}$是观测到的时序数据，类似一句话。
相应的有：$\bar{y}$是观测到的时序数据对应的标签。
新的模型：
$$p(\bar{y}|\bar{x};w)=\frac{1}{Z(x,w)}exp\sum _{j=1}^J{w}_j{F}_j(\bar{x},\bar{y})$$
由于不同的$F_j(\bar{x},\bar{y})$可以得到不同类型的模型，因此我们先从最简单的CRF来开始推。
linear chain CRF，考虑到时序数据的特征，对特征函数做相应的定义：
$$\begin{gathered} p(\bar{y}|\bar{x};w)=\frac{1}{Z(x,w)}exp\sum _{j=1}^J{w}_j{F}_j(\bar{x},\bar{y}) \\ =\frac{1}{Z(x,w)}exp\sum _{j=1}^J{w}_j\sum _{i=2}^n{f}_j(y_{i-1},y_i,\bar{x},i) \end{gathered}$$
相当于把第j个特征函数看做是一个和时序有关的特征，然后把这个时序展开，并和$\bar{x}$组成之前说过的factor，这里的i是时间步

说人话就是本来是整个序列$\bar{y}$和$\bar{x}$的特征，现在把$\bar{y}$拆分成$y_1,y_2,\cdots ,y_n$，然后分别将拆分后的y和$\bar{x}$设置feature function。这里怎么拆也是超参数，上图是两个y一组（$y_{i-1},y_i$）。拆出来的y和$\bar{x}$计算出来的特征做加权求和，得到整个序列$\bar{y}$和$\bar{x}$的特征
接下来看linear chain CRF两个重要问题：inference和参数估计

Inference Problem

问题描述：给定$w,\bar{x}$，求$\bar{y}$：
$$\hat{y}=arg\underset{\bar{y}}{\max }p(\bar{y}|\bar{x};w)=arg\underset{\bar{y}}{\max }\sum _{j=1}^J{w}_j{F}_j(\bar{x},\bar{y})$$
这里省略掉了normalization term，因为求极值的时候这个可以看做常量。继续写：
$$\hat{y}=arg\underset{\bar{y}}{\max }\sum _{j=1}^J{w}_j\sum _{i=2}^n{f}_j(y_{i-1},y_i,\bar{x},i)$$
我们定义：
$$g_i(y_{i-1},y_i)=\sum _{j=1}^J{w}_j{f}_j(y_{i-1},y_i,\bar{x},i)$$
因此：
$$\hat{y}=arg\underset{\bar{y}}{\max }\sum _{i=2}^n{g}_i(y_{i-1},y_i)$$

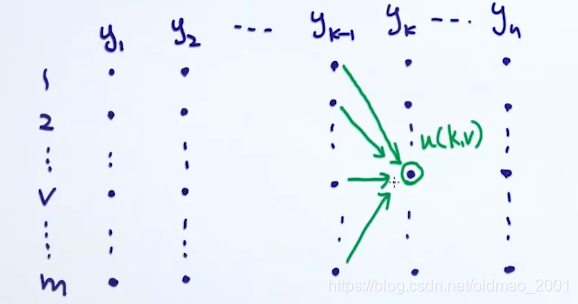

这里借鉴上节HMM中维特比算法，求当前点的最优解，是在前一个时刻的最优解的基础上进行求极值即可：


写成数学表达：
$$u(k,v)=\underset{y_1,...,y_{k-1}}{\max }\sum _{i=1}^{k-1}{g}_i(y_{i-1},y_i)+g_k(y_{k-1},v)$$
把$y_{k-1}$单独拿出来，中括号里面就是上面的子问题。
$$u(k,v)=\underset{y_{k-1}}{\max }\left[\underset{y_1,...,y_{k-2}}{\max }\sum _{i=1}^{k-2}{g}_i(y_{i-1},y_i)+g_{k-1}(y_{k-2},y_{k-1})\right]+g_k(y_{k-1},v)$$
根据函数u的定义，上面可以写成（上面的中括号里面是子问题）：
$$u(k,v)=\underset{u}{\max }\left[u(k-1,u)+g_k(u,v)\right]$$

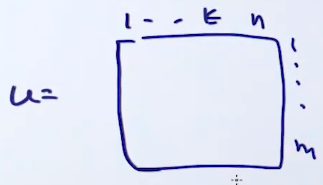

所以整个u就可以做是一个序列的动态规划求解，填充以下矩阵：

估计参数w

大概思路是第一步先看按log-linear 模型如何来求w，然后第二步再看特例CRF的w怎么求。
先写出公式：
$$p(y|x;w)=\frac{1}{Z(x,w)}exp\sum _{j=1}^J{w}_j{F}_j(x,y)\text{\hspace{1em}(1)}$$
按梯度下降的思想来求w，实际上要计算梯度（条件概率p对$w_j$的偏导）
$$\frac{\partial \text{log}p(y|x;w)}{\partial w_j}\text{\hspace{1em}(2)}$$
这里加一个log对求梯度没有影响，方便去掉后面e。
把公式1带入公式2：
$$(2)=\frac{\partial }{\partial w_j}\text{log}p(y|x;w)=\frac{\partial }{\partial w_j}\left[\sum _{j=1}^J{w}_j{F}_j(x,y)-\text{log}Z(x,w)\right]$$
然后中括号每项分别对w求导
$$(2)=F_j(x,y)-\frac{1}{Z(x,w)}\cdot \frac{\partial }{\partial w_j}Z(x,w)\text{\hspace{1em}(3)}$$
之前说过，Z是一个归一化项，因此可以按类别求和后，把它写出来
$$Z(x,w)=\sum _{y^{\prime }}\exp \sum _{j=1}^J{w}_j{F}_j(x,y^{\prime })\text{\hspace{1em}(4)}$$
然后我们根据公式4来对$Z(x,w)$求w的偏导。
$$\frac{\partial }{\partial w_j}Z(x,w)=\frac{\partial }{\partial w_j}\sum _{y^{\prime }}\exp \sum _{j=1}^J{w}_j{F}_j(x,y^{\prime })$$
上面的$y^{\prime }$与求偏导的对象无关，可以挪到前面，并且为了和前面的$j$区分，这里把求和的$j$写成$j^{\prime }$：
$$\begin{gathered} =\sum _{y^{\prime }}\frac{\partial }{\partial w_j}\exp \sum _{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime }) \\ =\sum _{y^{\prime }}\exp \sum _{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime })\frac{\partial }{\partial w_j}\sum _{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime }) \end{gathered}$$
这里，因为$\frac{\partial }{\partial w_j}{\sum }_{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime })$求导过程中，只对第j个有结果，其他项对$w_j$求导都变0了，所以上面：
$$=\sum _{y^{\prime }}\left[\exp \sum _{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime })\right]F_j(x,y^{\prime })\text{\hspace{1em}(5)}$$
把公式5带入3：
$$\begin{gathered} =F_j(x,y)-\frac{1}{Z(x,w)}\sum _{y^{\prime }}\left[\exp \sum _{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime })\right]F_j(x,y^{\prime }) \\ =F_j(x,y)-\sum _{y^{\prime }}{F}_j(x,y^{\prime })\frac{\exp {\sum }_{j^{\prime }}{w}_{j^{\prime }}{F}_{j^{\prime }}(x,y^{\prime })}{Z(x,w)} \end{gathered}$$
根据Log-Linear Model条件概率的定义最后一个分式可以写为$p(y^{\prime }|x;w)$，因此上式写成：
$$=F_j(x,y)-\sum _{y^{\prime }}{F}_j(x,y^{\prime })p(y^{\prime }|x;w)$$
后面这项是考虑了$y^{\prime }$的各个可能，按期望的概念，可以写为：
= F j ( x , y ) − E y ′ ∼ p ( y ′ ∣ x ; w ) { F j ( x , y ′ ) } (6) =F_j(x,y)-\underset{y'\sim p(y'|x;w)}{E}\left\{F_{j}(x,y')\right\}\tag6 =Fj​(x,y)−y′∼p(y′∣x;w)E​{Fj​(x,y′)}(6)
把这个结论先记下来。
在来看如何计算$Z(\bar{x},w)$，这个后面要用到。把它写为考虑所有的$\bar{y}$的情况（这个上面有推过）：
$$\begin{array}{rl}Z(\bar{x},w)& =\sum _{\bar{y}}\exp \sum _{j=1}^J{w}_j{F}_j(\bar{x},\bar{y})\\ & =\sum _{\bar{y}}\exp \sum _{j=1}^J{w}_j\sum _{i=2}^n{f}_j(y_{i-1},y_i,\bar{x},i)\\ & =\sum _{\bar{y}}\exp \sum _{i=2}^n{g}_i(y_{i-1},y_i)+\end{array}$$
要解这个，一种考虑所有的组合：$O(m^n)$，其中n是序列的长度，m是状态个数
另外一种是用HMM里面的FB算法。
Forward algorithm：先定义
$$\alpha (k+1,v)=\sum _{y_1,...,y_k}\exp [\sum _{i=2}^k{g}_i(y_{i-1},y_i)+g_{k+1}(y_k,v)]$$

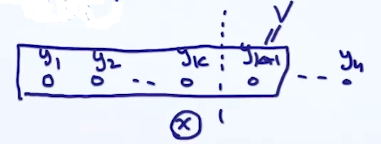

意思是序列总长度为n，只考虑1到k+1的子序列，前面是1到k，后面一项是k+1项，我们把这项设置为v

再把$y_k$分出来，变成$y_1,...,y_{k-1}$和$y_k$，$y_k$设置为u：
$$\alpha (k+1,v)=\sum _u\sum _{y_1,...,y_{k-1}}\exp \left[\sum _{i=2}^{k-1}{g}_i(y_{i-1},y_i)\right]\exp \left[g_k(y_{k-1},u)\right]\exp \left[g_{k+1}(u,v)\right]$$
上式中：${\sum }_{y_1,...,y_{k-1}}\exp \left[{\sum }_{i=2}^{k-1}{g}_i(y_{i-1},y_i)\right]\exp [g_k(y_{k-1},u)]$实际上是$\alpha (k+1,v)$的子问题。因此：
$$\alpha (k+1,v)=\sum _u\alpha (k,u)\exp [g_{k+1}(u,v)]$$

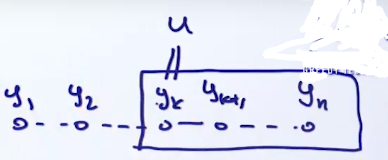

类似的，Backward algorithm可以定义：
$$\beta (u,k)=\sum _v[\exp g_{k+1}(u,v)]\beta (v,k+1)$$

最后：
$$Z(\bar{x},w)=\sum _u\alpha (k,u)\beta (u,k)$$
这里是考虑离散型变量的序列的估计，如果是连续型，要使用蒙特卡洛方法进行估计。
有了上面的结论，我们可以很容易的计算出类似HMM某一个时刻隐变量的条件概率：
$$p(y_k=u|\bar{x};w)=\frac{\alpha (k,u)\beta (u,k)}{Z(\bar{x},w)}$$
类似的，HMM中状态转移的条件概率可以表示为：
$$p(y_k=u,y_{k+1}=v|\bar{x};w)=\frac{\alpha (k,u)[\exp g_{k+1}(u,v)]\beta (v,k+1)}{Z(\bar{x},w)}$$
下面可以开始解决公式6
∂ ∂ w j log p ( y ˉ ∣ x ˉ ; w ) = F j ( x ˉ , y ˉ ) − E y ′ ∼ p ( y ′ ∣ x ˉ ; w ) { F j ( x ˉ , y ′ ) } = F j ( x ˉ , y ˉ ) − E y ˉ [ ∑ i = 2 n f j ( y i − 1 , y i , x ˉ , i ) ] = F j ( x ˉ , y ˉ ) − ∑ i = 2 n E y ˉ [ f j ( y i − 1 , y i , x ˉ , i ) ] \begin{aligned}\cfrac{\partial}{\partial{w_j}}\text{log}p(\bar y|\bar x;w)&=F_j(\bar x,\bar y)-\underset{y'\sim p(y'|\bar x;w)}{E}\{F_{j}(\bar x,y')\}\\ &=F_j(\bar x,\bar y)-\underset{\bar y}{E}\left[\sum_{i=2}^nf_j(y_{i-1},y_i,\bar x,i)\right]\\ &=F_j(\bar x,\bar y)-\sum_{i=2}^n\underset{\bar y}{E}[f_j(y_{i-1},y_i,\bar x,i)]\end{aligned} ∂wj​∂​logp(yˉ​∣xˉ;w)​=Fj​(xˉ,yˉ​)−y′∼p(y′∣xˉ;w)E​{Fj​(xˉ,y′)}=Fj​(xˉ,yˉ​)−yˉ​E​[i=2∑n​fj​(yi−1​,yi​,xˉ,i)]=Fj​(xˉ,yˉ​)−i=2∑n​yˉ​E​[fj​(yi−1​,yi​,xˉ,i)]​
这里有个trick，期望本来是对于所有的y，也就是$\bar{y}$，但是这里的期望只依赖于$y_{i-1},y_i$，所以上面可以写为：
$$=F_j(\bar{x},\bar{y})-\sum _{i=2}^n\underset{y_{i-1},y_i}{E}[f_j(y_{i-1},y_i,\bar{x},i)]$$
按期望展开：
$$=F_j(\bar{x},\bar{y})-\sum _{i=2}^n\sum _{y_{i-1}}\sum _{y_i}{f}_j(y_{i-1},y_i,\bar{x},i)\cdot p(y_i,y_{i-1}|\bar{x};w)$$
最后吧上面的$p(y_k=u,y_{k+1}=v|\bar{x};w)$带进来：
$$\frac{\partial }{\partial w_j}\text{log}p(\bar{y}|\bar{x};w)=F_j(\bar{x},\bar{y})-\sum _{i=2}^n\sum _{y_{i-1}}\sum _{y_i}{f}_j(y_{i-1},y_i,\bar{x},i)\cdot \frac{\alpha (i-1,y_{i-1})[exp{g}_i(y_{i-1},y_i)]\beta (y_i,i)}{Z(\bar{x},w)}$$
有了上面的结果，我们就可以计算梯度：
$$w_j^{t+1}=w_j^t-{\eta }_t\frac{\partial }{\partial w_j}\text{log}p(\bar{y}|\bar{x};w)$$
然后利用梯度下降来求参数w。
