Activiti数据模型组成表相关关系

最新推荐文章于 2021-08-23 10:56:54 发布
最新推荐文章于 2021-08-23 10:56:54 发布
阅读量453 收藏
点赞数
CC 4.0 BY-SA版权
文章标签： JAVA Activiti
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ok3356/article/details/86157647
本文深入探讨了工作流引擎中各类数据表的结构与作用，包括通用数据表、流程定义存储表、身份数据表、运行时数据表及历史数据表，为理解工作流引擎内部机制提供了关键视角。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

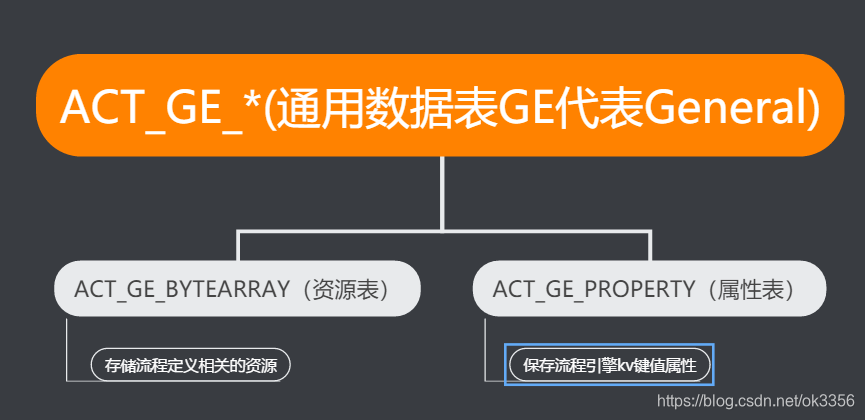

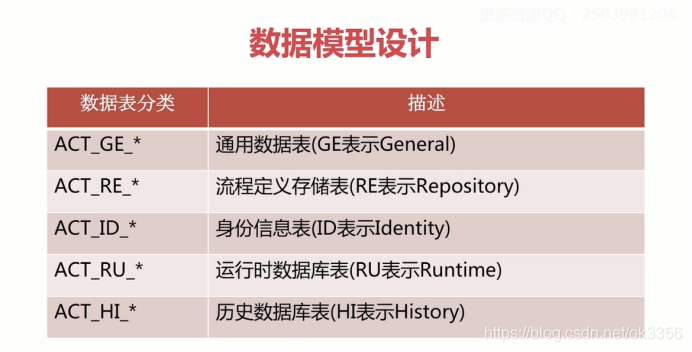

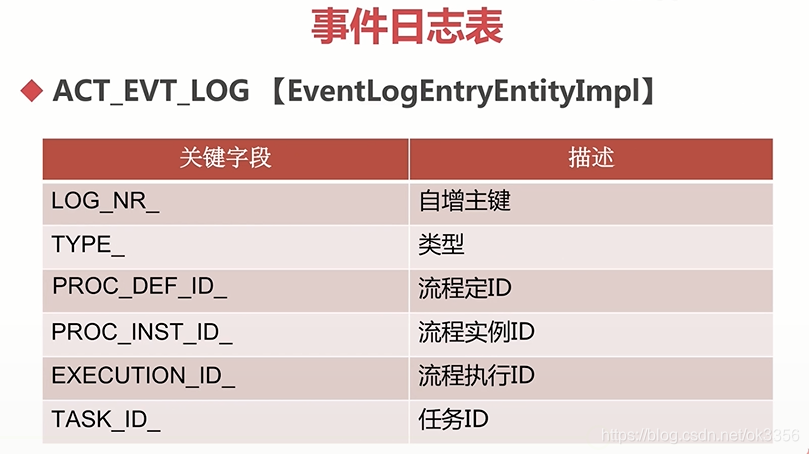

通用数据表（General）

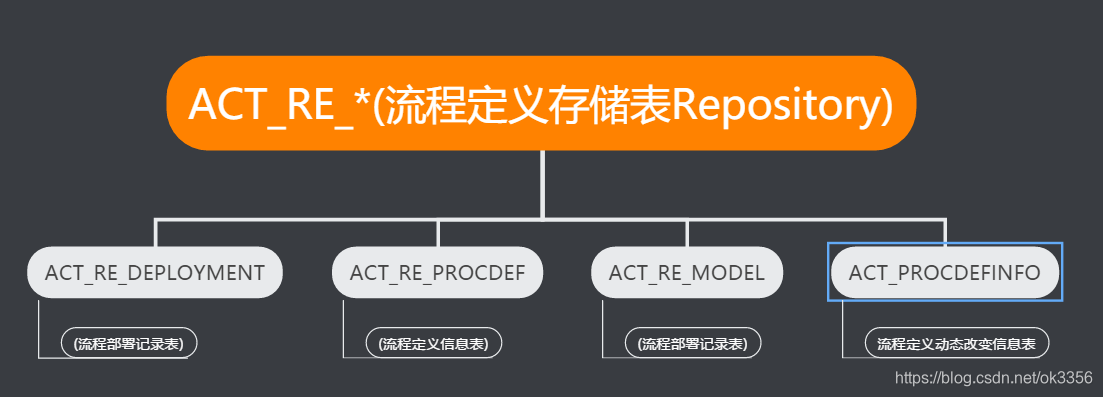

流程定义存储表(Repository)

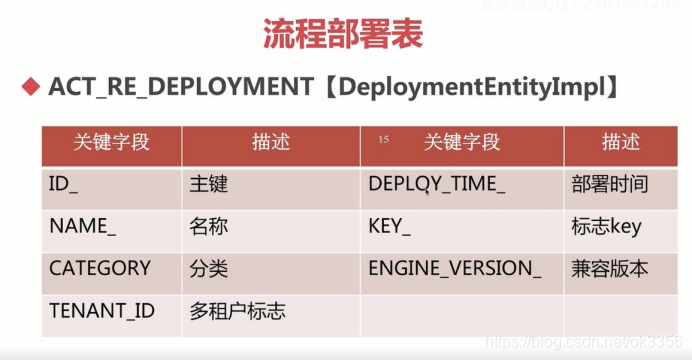

ACT_RE_DEPLOYMENT表的重要字段

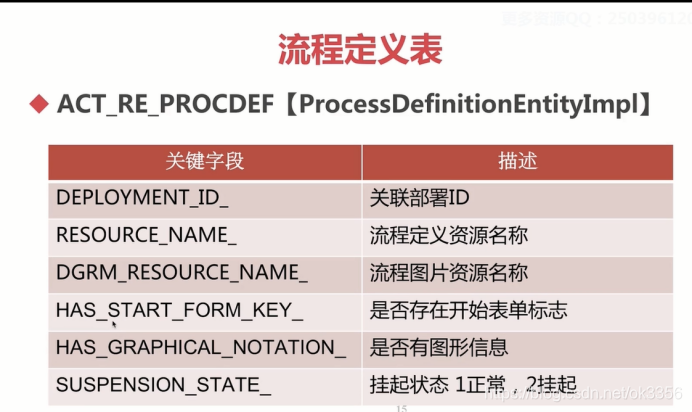

ACT_RE_PROCDEF表的重要字段

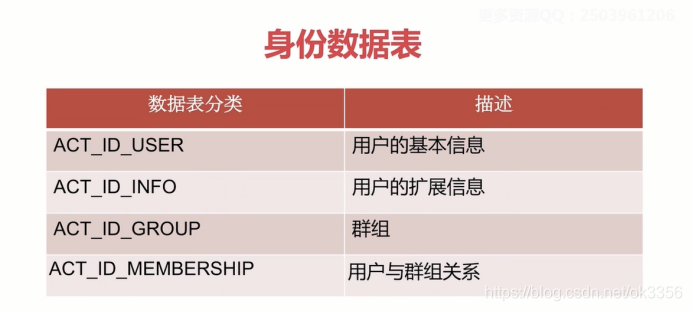

身份数据表（ACT_ID_*）

ACT_ID_USER

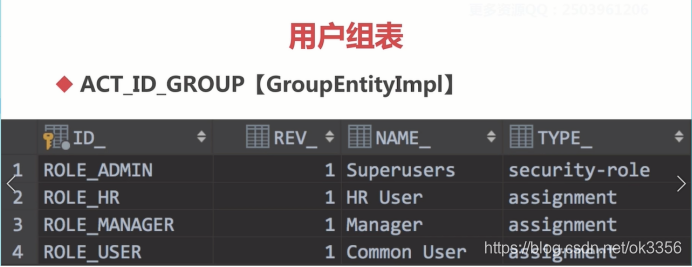

用户组表ACT_ID_GROUP

用户组关系表ACT_ID_MEMBERSHIP

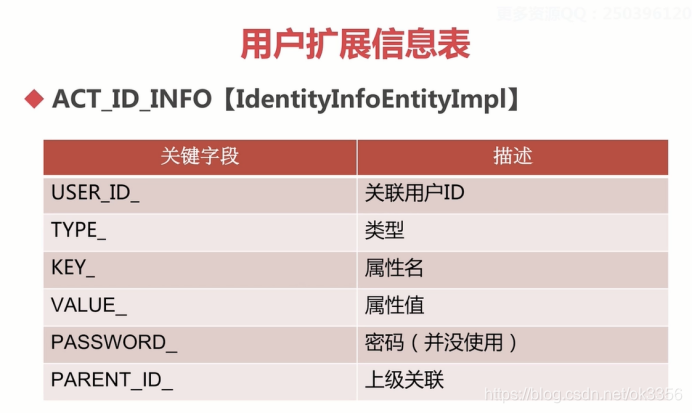

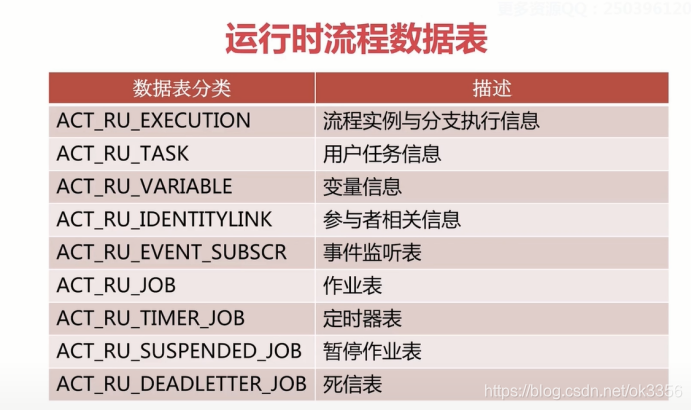

ACT_RU_*运行时数据表

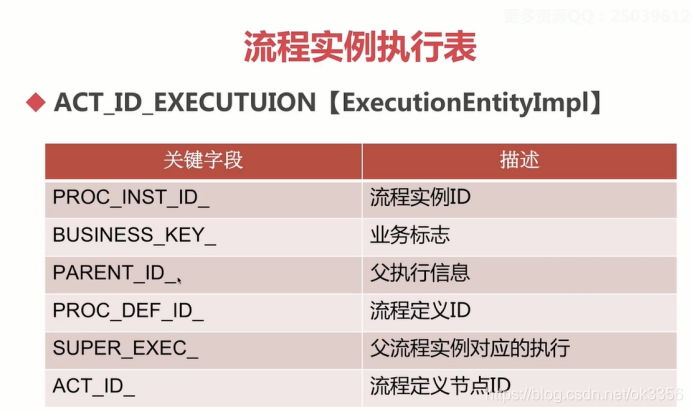

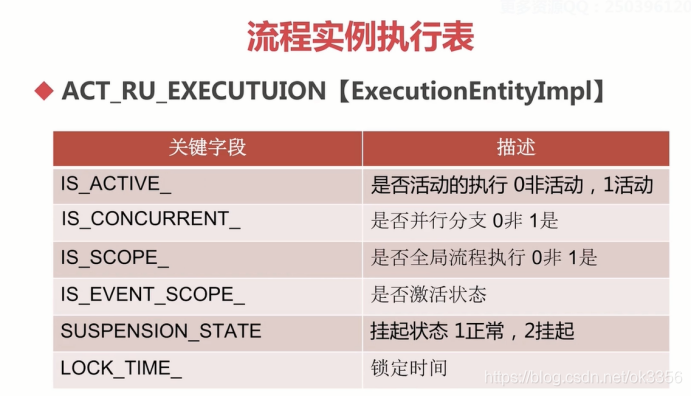

流程实例执行表 ACT_RU_EXECUTION

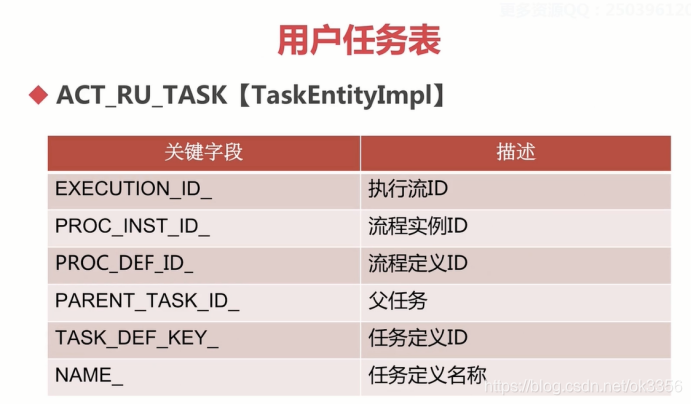

用户任务信息表 ACT_RU_TASK

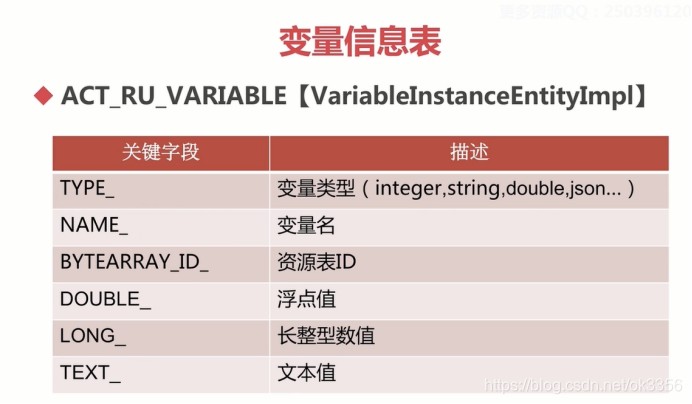

变量信息表 ACY_RU_VARIABLE

...

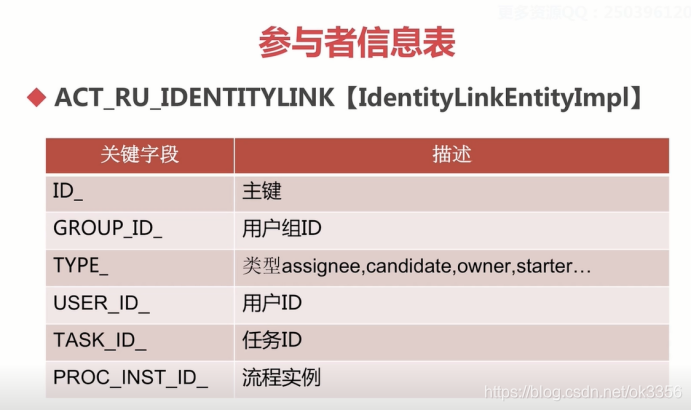

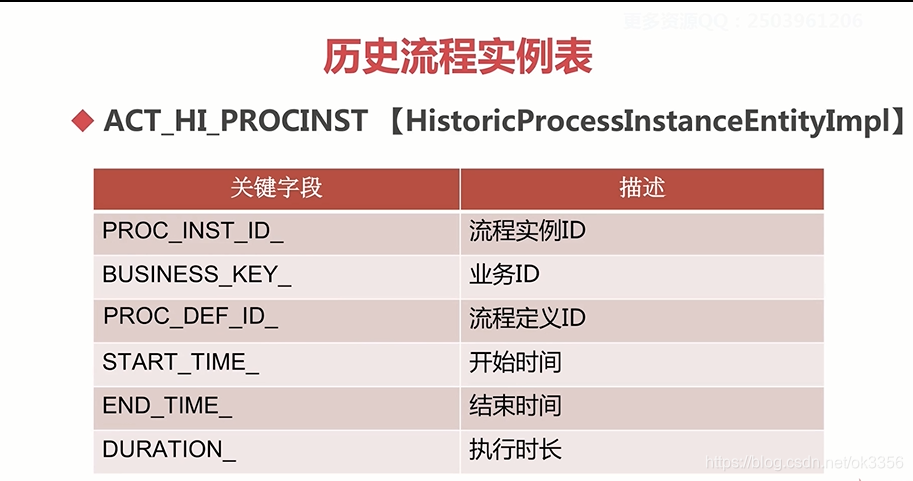

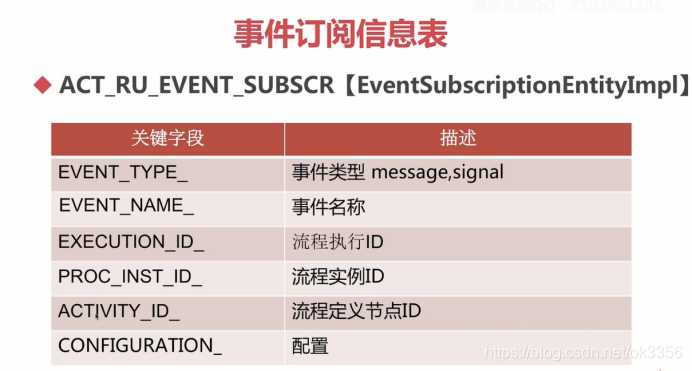

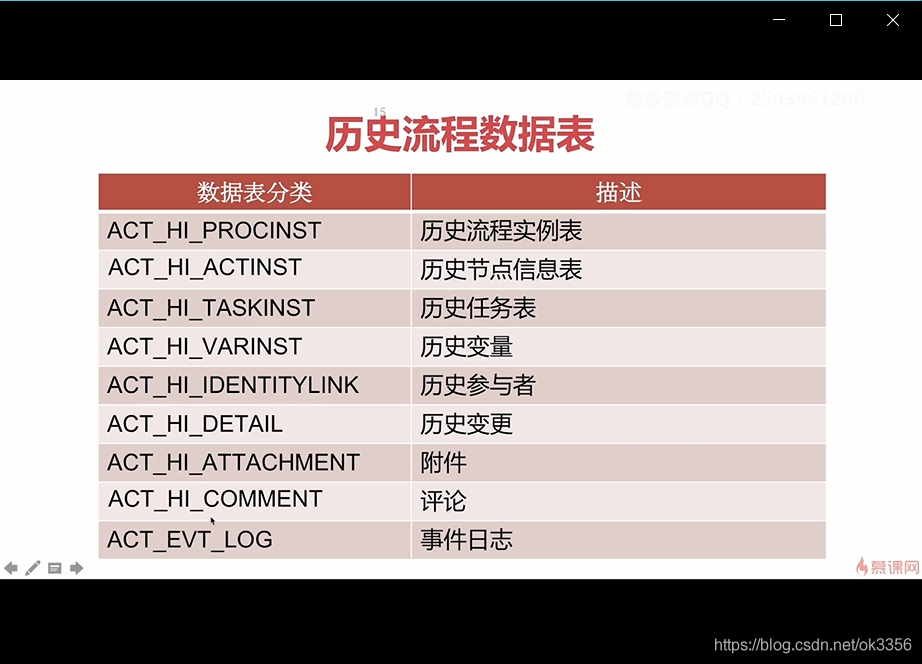

ACT_HI_*历史数据表

2019最新Activiti6.0数据库设计与模型映射
Java肖帝的博客
01-08 2056
数据库模型设计 数据库建表语句 mysql建表语句 　 核心引擎activiti.mysql.create.engine.sql 　历史数据activiti.mysql.create.history.sql 　身份信息activiti.mysql.create.identity.sql mysql 删表语句 　核心引擎activiti.mysql.drop.engine.sql 　历史数据act...
activiti的数据库模型
04-09
activiti的数据库模型 activiti的数据库模型activiti的数据库模型
activiti模型
02-10
activiti-modeler-5.15.1.jar
activiti23张表相互关系图
01-06
非常适合初学者的activiti23张表相互关系图，你还在为初学activiti时，23张表各个Id间对应关系晕头转向吗，有了这张图，一目了然。
Activiti_5.20_数据库中文模型
10-31
Activiti_5.20_数据库中文模型，方便建库，方便查看数据库关系！
Activiti工作流数据库表结构.pdf
09-27
3. ACT_ID_* 表：这些表负责管理用户信息和用户组信息，包括用户表（ACT_ID_USER）、用户组表（ACT_ID_GROUP）、用户与用户组关系表（ACT_ID_MEMBERSHIP）以及用户信息表（ACT_ID_INFO）。 4. ACT_RE_* 表：这类表...
Activiti 数据模型与数据存储
# 章节一：介绍Activiti工作流引擎 ## 1.1 什么是Activiti？ 在这一部分中，我们将介绍Activiti工作流引擎的概念和基本特性。我们将深入探讨Activiti的定义、特点和使用场景，以便读者对Activiti有一个清晰的认识...
activiti数据结构详情
07-20
在"activiti数据结构详情"中，我们主要关注的是25张核心表的数据结构，这些表构成了Activiti数据库的核心组成部分。以下是对这些表及其字段的详细解释： 1. **ACT_GE_PROPERTY**：这个表存储全局属性，如版本信息，...
Activiti工作流核心数据表结构详解
"Activiti数据表结构.pdf" 文件主要介绍了Activiti工作流系统的数据库表结构，包括各个数据表的功能、用途及其与Service API的关系。 ** Activiti 工作流简介 ** Activiti 是一个开源的工作流引擎，它主要用于业务...
Activiti数据库模型（非原创侵删）
weixin_34402090的博客
11-12 277
2019独角兽企业重金招聘Python工程师标准>>> ...
activiti5.22 pdm模型
06-15
1. ACT_RE RE表示Repository资源库，保存流程定义，模型等设计阶段的数据。 2. ACT_RU RU表示Runtime运行时，保存流程实例，任务，变量等运行阶段的数据。 3. ACT_HI 表示History历史，保存历史实例，历史任务等流程历史数据。 4. ACT_ID ID表示Identity身份，保存用户，群组，关系等组织机构相关数据（Activiti中的组织机构过于简单，仅用于演示。） 。 5. ACT_GE GE表示General通用，属于一些通用配置。 6. 其他 ACT_EVT_LOG和ACT_PROCDEF_INFO没有按照规则来，两者分别属于HI和RE。
activiti 数据库模型
转错的弯，走错的路
03-29 462
-- 流程部署模型 SELECT * from act_re_deployment; -- 流程模型 SELECT * from act_re_model; -- 流程定义 SELECT * from act_re_procdef; -- 运行态任务 SELECT * from act_ru_task ORDER BY create_time_ desc; -- 流程历史 SELECT * fro...
Activiti7.0理论学习(三):我们的业务逻辑表是怎么关联上Activiti提供的默认表的？
sanding的博客
05-02 1684
背景 bussinessKey字段在哪个表中？act_ru_execution表 流程实例ID与请假单ID的一个关系？是谁已经关联上了这个请假单，那么他就再流程实例过程中了。 一定要独立理解。业务系统只是把一个业务的唯一标识给到流程实例，而这个工作流在流转在状态变化，而跟这个变化相关的业务也一直在这个实例流程中。这样，我们业务数据就是自己去设计表结构去存储。 过程 图解原理过程 说明...
Activiti流程框架_项目实战01关联业务
weixin_43370748的博客
08-02 1104
读Activiti有感   网上挺多关于activiti基于junit4的测试实例，通过实例测试，我们可以方便地了解到activiti是如何通过Api控制27张表（以act_开头的表）的CURD，但是在结合项目的使用过程中，你就会发现，这些测试实例其实都较为肤浅，只适合在认知阶段和测试阶段帮助用户理解activiti的API使用方法和确保流程模型在执行过程中的准确性，而真正用在项目开发中时，就会感觉到比较鸡肋。刚巧最近有个项目需求，要求在原有的springBoot项目中嵌入审批流程，所以该篇之后的篇幅都会结
activiti 流程设计模型(model) 和 部署(deployment)及流程定义(processDefinition)之间的关系；
jtf19901223的博客
04-08 3904
##流程设计模型(model) 和 部署(deployment)及流程定义(processDefinition)之间的关系; model 内仅仅保存了流程定义的规则; deployment 和 processDefinition 之间是一一对应关系，一个deployment对应一个processDefinition; processDefinition 的版本信息只与 processId有关系,也就是processDefinitionKey,这个值在流程定义时存在； 与model的其他信息无任何关系，不能
【activiti工作流数据库表详细介绍】
12-21 235
Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。   ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。 ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activ...
Activiti进阶-流程实例
学习笔记
08-23 851
一、流程实例 什么是流程实例 流程实例（ProcessInstance）代表流程定义的执行实例。 一个流程实例包括了所有的运行节点。我们可以利用这个对象来了解当前流程实例的进度等信息。 例如：用户或程序按照流程定义内容发起一个流程，这就是一个流程实例。 流程定义和流程实例的图解： 启动流程实例 并添加Businesskey（业务标识） 流程定义部署在activiti后，就可以在系统中通过activiti去管理该流程的执行，执行流程表示流程的一次执行。 比如部署系统出差流程后.
Activiti工作流表之间的关系
oDengTao的博客
12-08 3905
activiti重要的几张表 ： 1、发布bpm文件 。 act_re_deployment 2、发布的版本号表 act_re_procdef act_re_procdef 的DEPLOYMENT_ID_ 关联到act_re_deployment 的id字段。 3、当前任务act_ru_task 。 act_ru_task 的PROC_DEF_ID_ 关联act_re...
Activiti（工作流）如何关联业务表
weixin_30539835的博客
07-21 1990
注（version：5.15.1） 1.部署流程（定义流程） 1 InputStream in = new FileInputStream(file); 2 ZipInputStream zipInputStream = new ZipInputStream(in); 3 processEngine.this.getRepositoryService() 4 ...
