华为eNSP配置专题-VLAN和DHCP的配置

华为eNSP配置专题-VLAN和DHCP的配置

本文主要讲述华为eNSP中如何配置VLAN和DHCP。

1、前置环境

1.1、宿主机

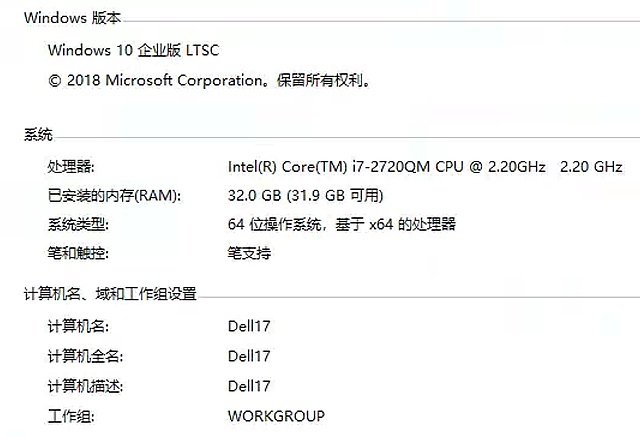

笔记本电脑，配置如下：Windows10企业版，32GB内存

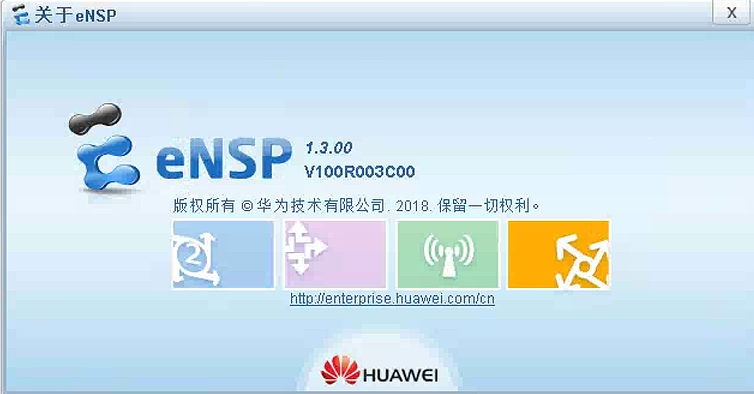

1.2、eNSP模拟器

eNSP1.3.00

2、基本环境搭建

2.1、基本终端构成和连接

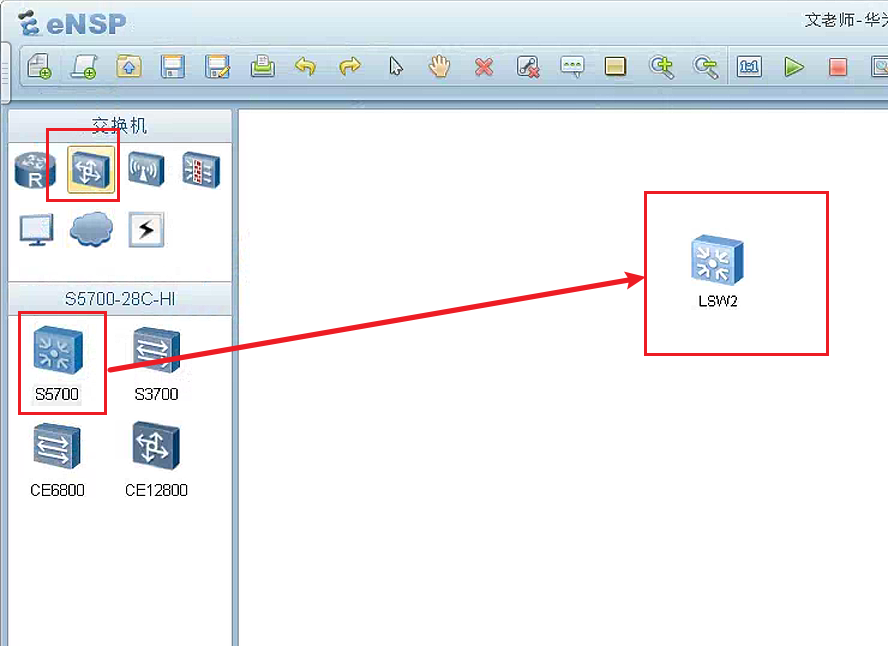

1、一个三层交换机，这里用S5700

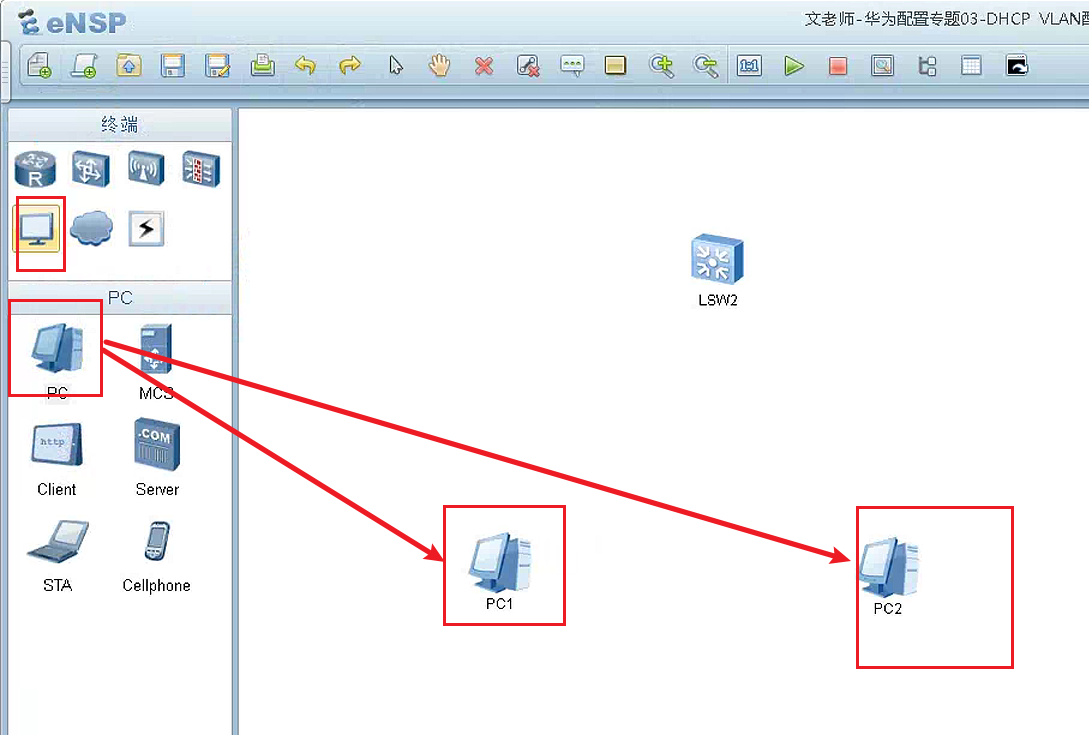

2、两个PC，分属不同的VLAN：

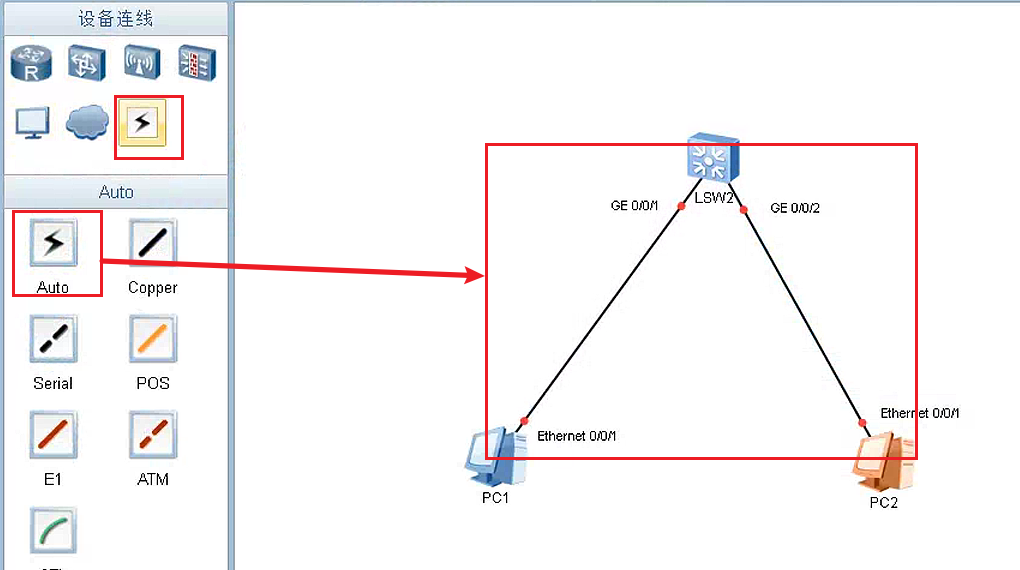

3、2个PC分别接到交换机的两个GE口上。

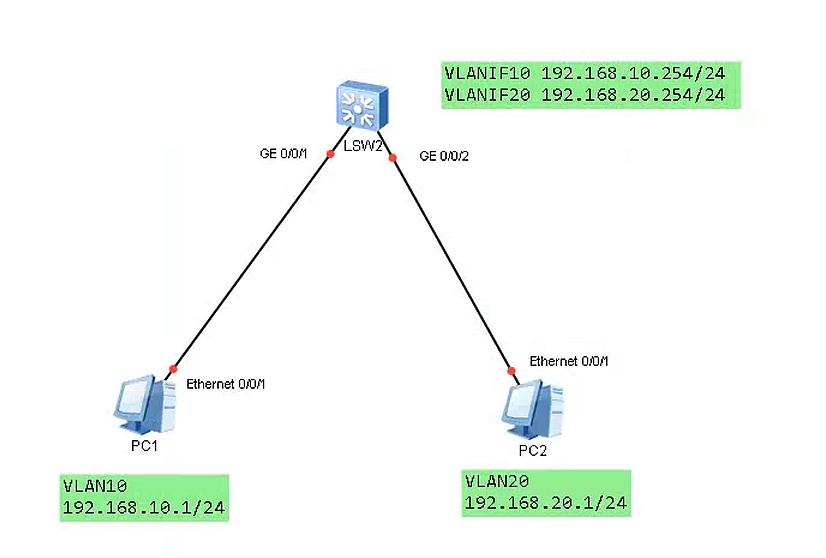

4、总体拓扑如下：

3、VLAN的配置

3.1、两台PC先配置静态IP

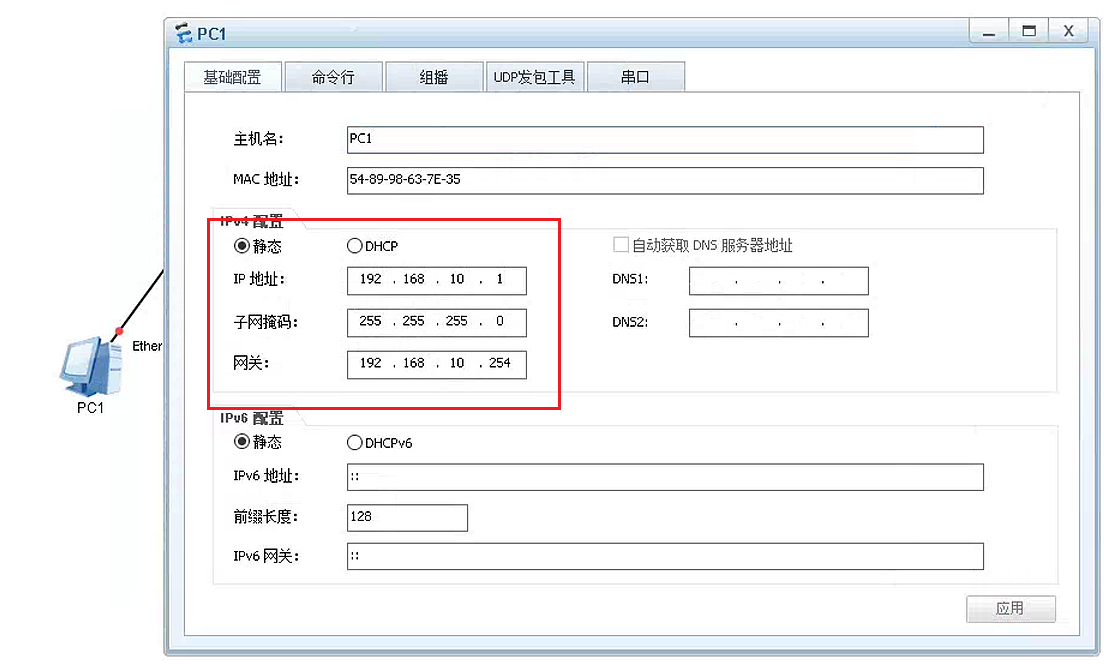

1、PC1配置静态地址：

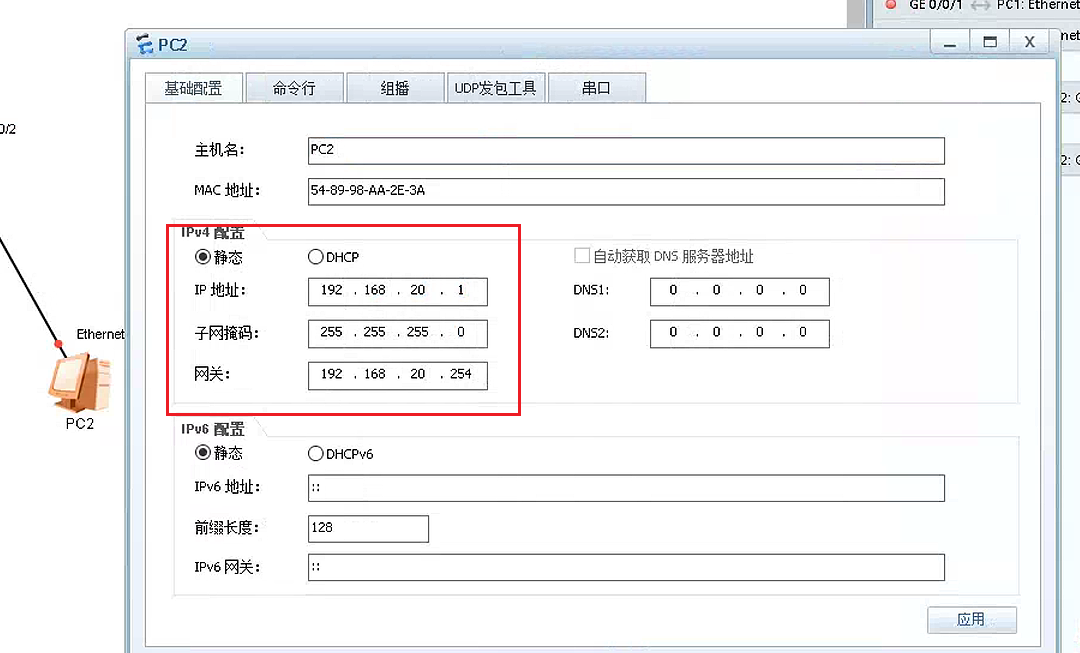

2、PC2配置静态地址：

3.2、交换机上配置VLAN

1、启动设备
2、右击交换机-》进入“CLI”-》进入交换机系统视图，重命名-》关闭信息提示

system-view
sysname SW
undo info-center enable

3、创建VLAN 10

vlan 10

4、创建VLAN 20

vlan 20

5、创建vlan10/20虚拟接口，为接口配置IP地址。

[SW]interface vlanif 10
[SW-Vlanif10]ip add 192.168.10.254 24
[SW-Vlanif10]interface vlanif 20
[SW-Vlanif20]ip add 192.168.20.254 24
[SW-Vlanif20]quit

6、将物理接口设置类型，再和vlan接口绑定：

interface g0/0/1
[SW-GigabitEthernet0/0/1]port link-type access
[SW-GigabitEthernet0/0/1]port default vlan 10
interface g0/0/2
[SW-GigabitEthernet0/0/2]port link-type access
[SW-GigabitEthernet0/0/2]port default vlan 20

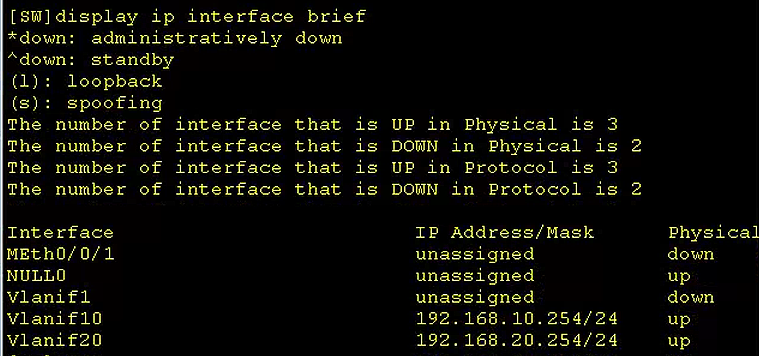

7、可以看下交换机所有端口的IP配置：

dispolay ip interface brief

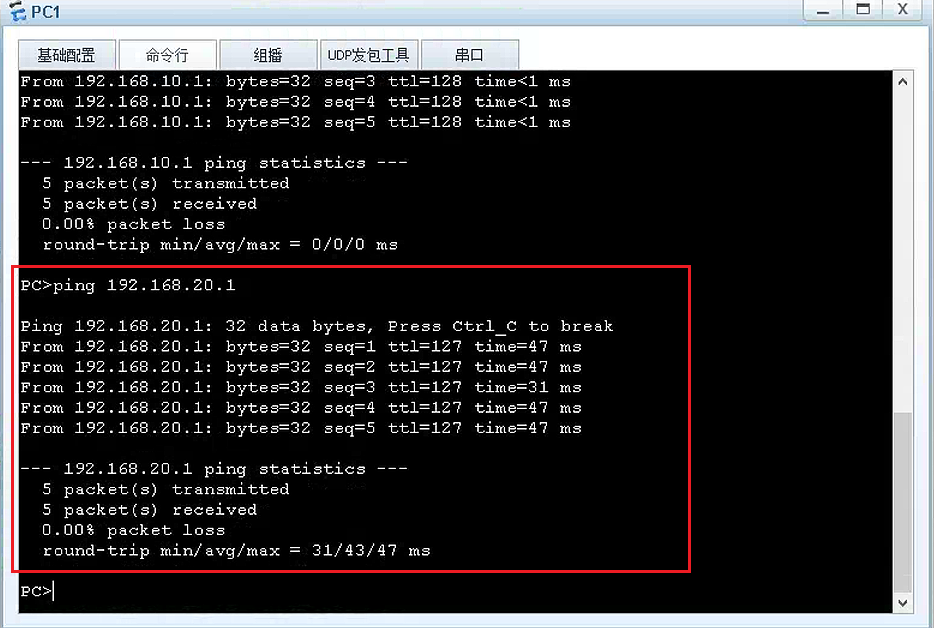

8、这时从PC1访问PC2，虽然分属不同的VLAN，就能访问通了

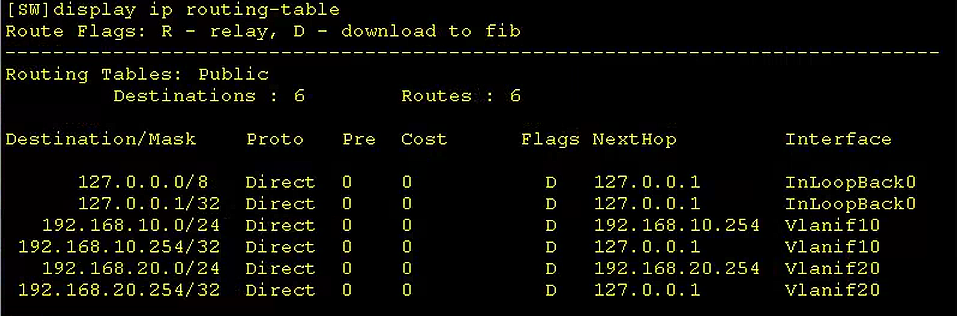

9、之所以可以跨子网访问了，是因为如果在同一子网，可以通过掩码发现，那么就直接在子网内通过二层访问。如果不在同一子网，就发给默认网关，就是这台交换机，交换机再通过配置的路由进行转发。在交换机上可以看到如下路由：

4、接口方式的DHCP的配置

接口方式的DHCP配置时，就不再需要配置地址池，而是对应端口的地址段作为地址池，具体配置方式如下：

4.1、在交换机上开启DHCP

1、首先开启DHCP

dhcp enable

2、进入vlan10的接口

[SW]int Vlanif 10

3、选择DHCP方式为interface方式：

[SW-Vlanif10]dhcp select interface

4、配置DNS服务器列表

[SW-Vlanif10]dhcp server dns-list 8.8.8.8

5、配置排除在外的地址段，如下配置时说明可分配的地址就是从192.168.10.1到192.168.10.100

[SW-Vlanif10]dhcp server excluded-ip-address 192.168.10.101
192.168.10.253

6、配置DHCP租约时间

[SW-Vlanif10]dhcp server lease day 8

7、运行display this命令，显示当前端口的所有配置，可以看到配置DHCP成功：

[SW-Vlanif10]display this
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.10.101
192.168.10.253
 dhcp server lease day 8 hour 0 minute 0
 dhcp server dns-list 8.8.8.8
#
return

4.2、在PC上开启DHCP

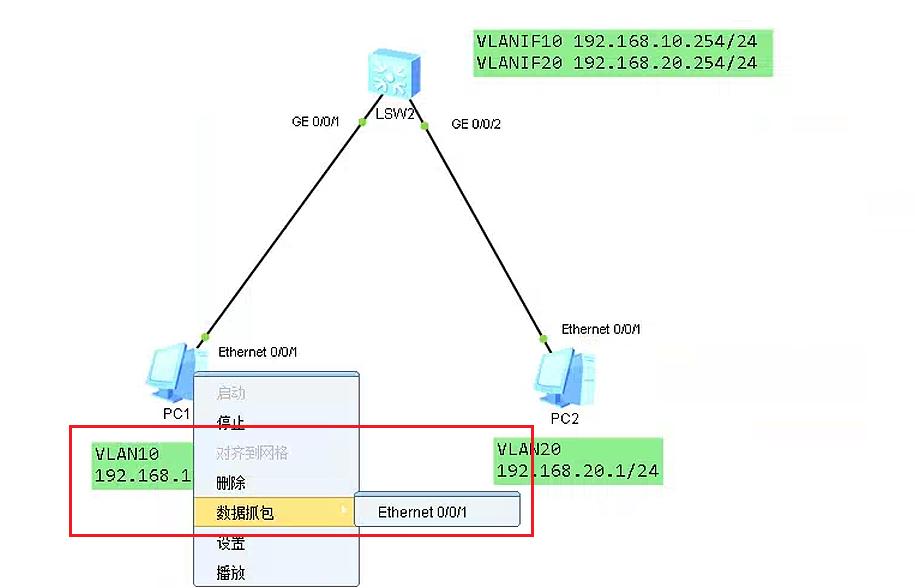

1、首先启动对PC1的抓包：

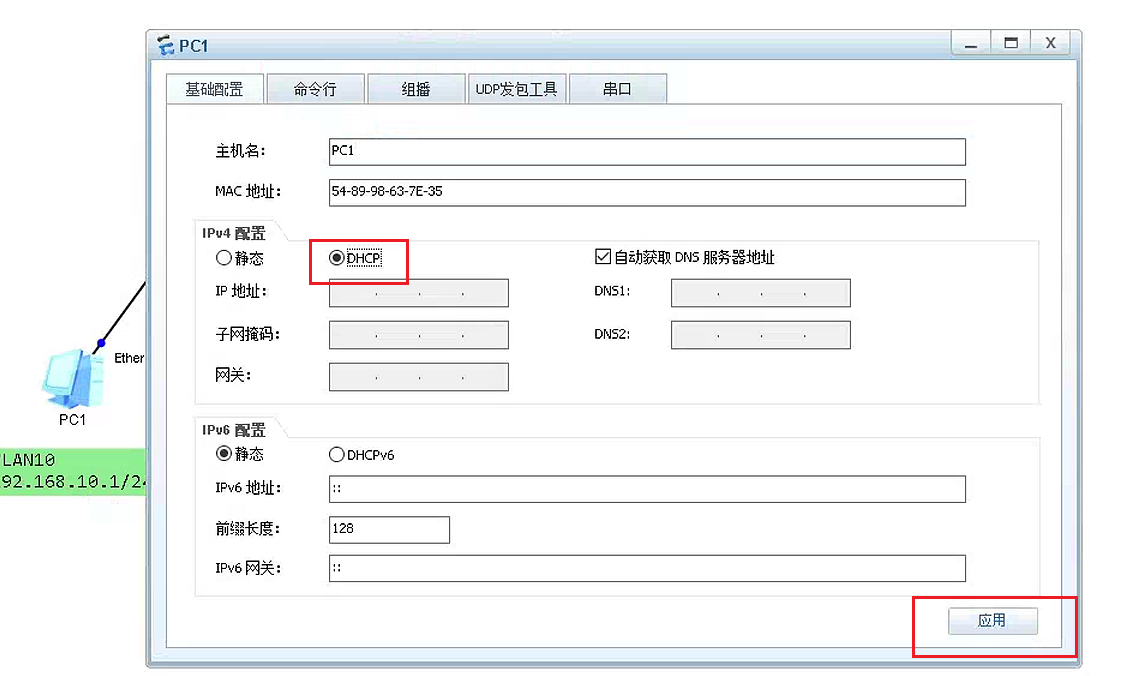

2、然后将PC1的配置从静态IP改为DHCP，进入配置，选择DHCP，点击应用

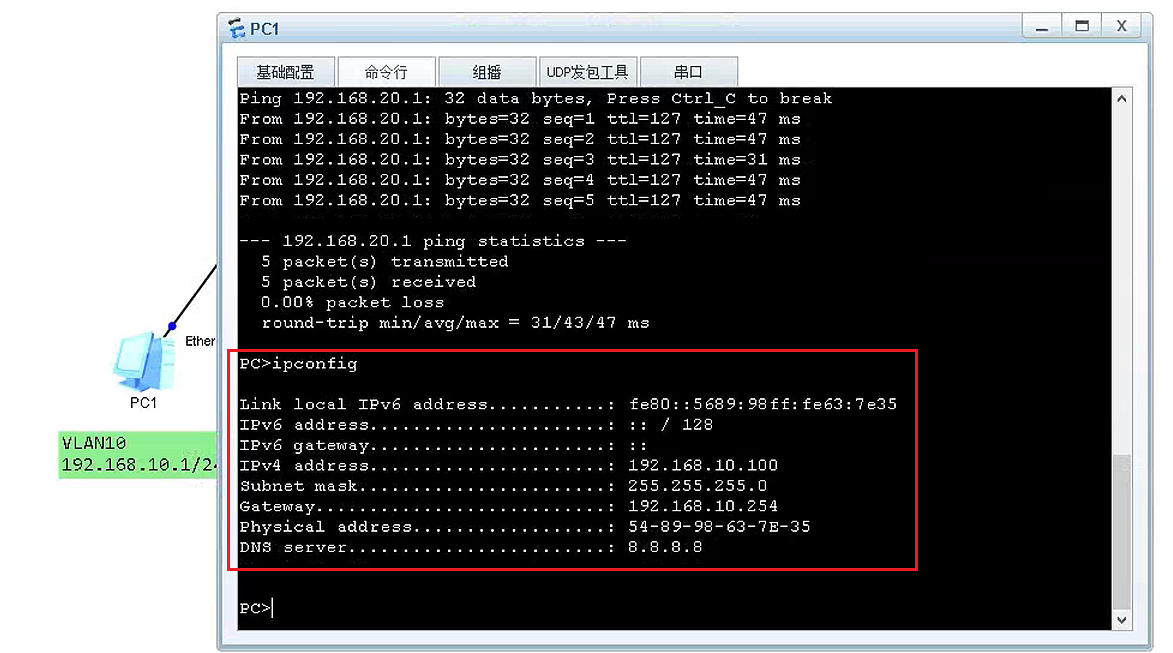

3、进入PC1的命令行，输入ipconfig，可以看到已经获取到IP地址192.168.10.100，因为华为的IP地址是从大到小分配的（思科正相反）

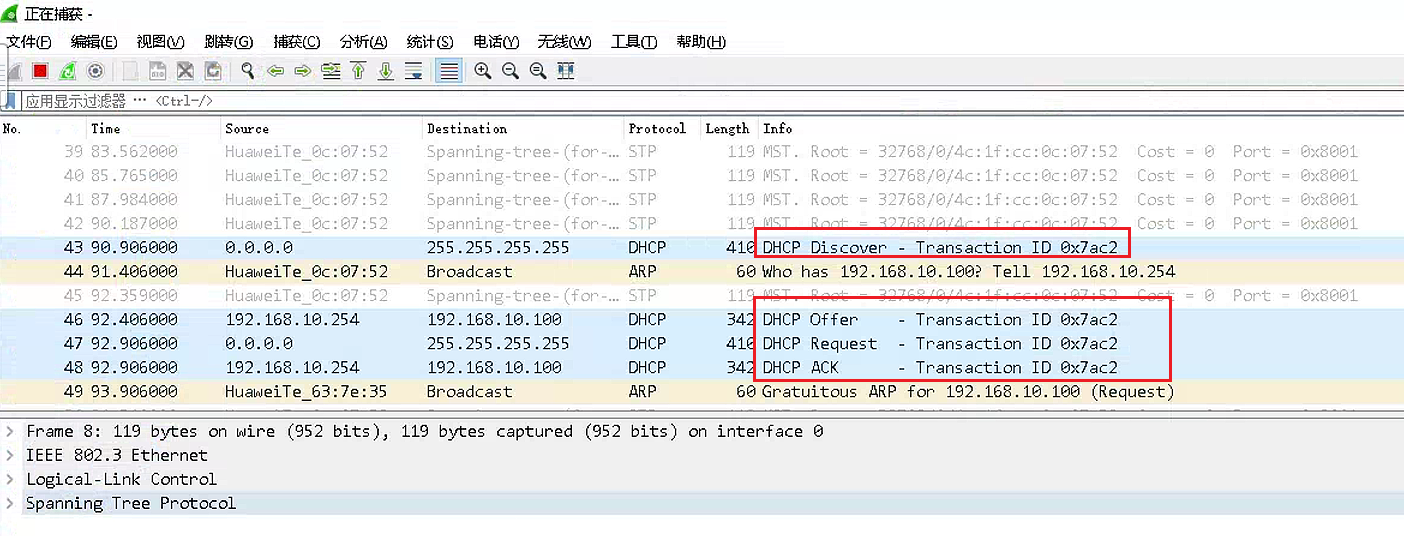

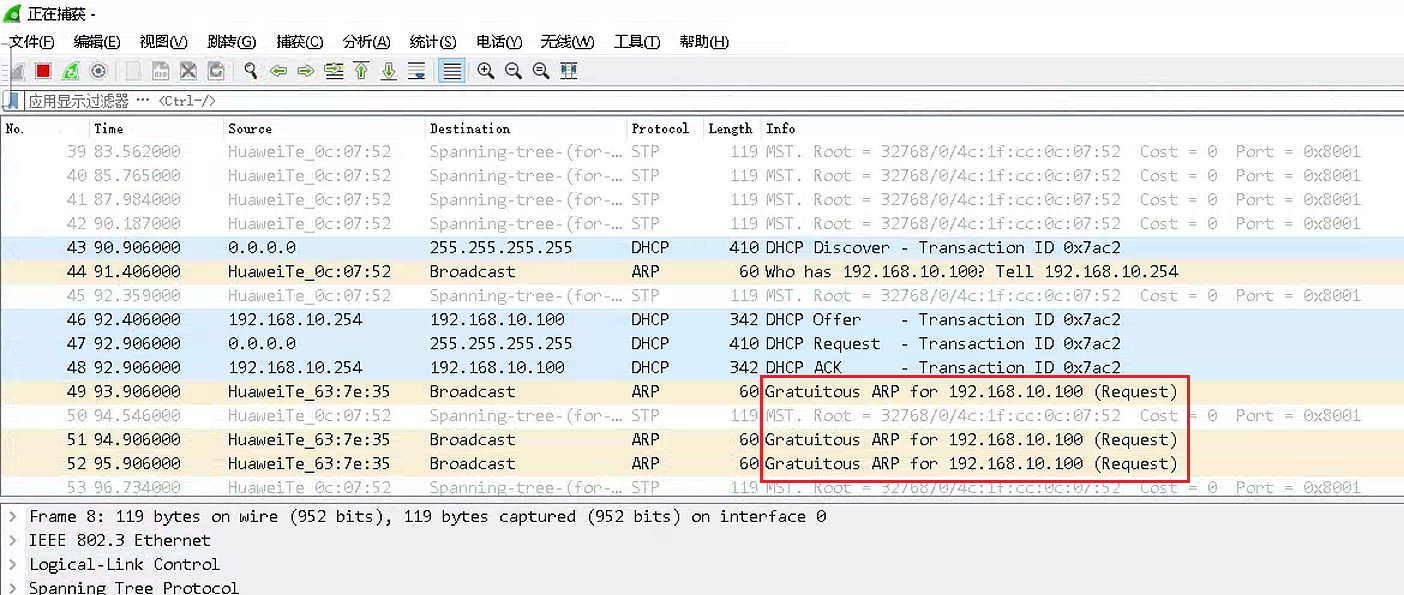

4、进入抓包软件wireshark，可以看到DHCP的四个报文：discover-》offer-》request-》ack

5、在通过DHCP方式获得IP地址后，PC1还会发三个Gratuitous ARP，用于防止IP地址冲突：

5、全局方式的DHCP的配置

5.1、在交换机上开启DHCP

1、进入vlan20的接口

[SW]int Vlanif 20

2、配置Ip地址池，包括网络号和掩码、网关、DNS服务器、租期、排除哪些IP等

[SW-Vlanif20]ip pool 20
Info:It's successful to create an IP address pool.
[SW-ip-pool-20]network 192.168.20.0 mask 24
[SW-ip-pool-20]gateway-list 192.168.20.254
[SW-ip-pool-20]dns-list 9.9.9.9
[SW-ip-pool-20]lease 10
[SW-ip-pool-20]excluded-ip-address 192.168.20.151 192.168.20.253

3、为vlan20接口选择全局方式DHCP：

[SW-ip-pool-20]int vlan 20
[SW-Vlanif20]dhcp select global

4、查看当前端口配置：

[SW-Vlanif20]display this
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select global
#
return

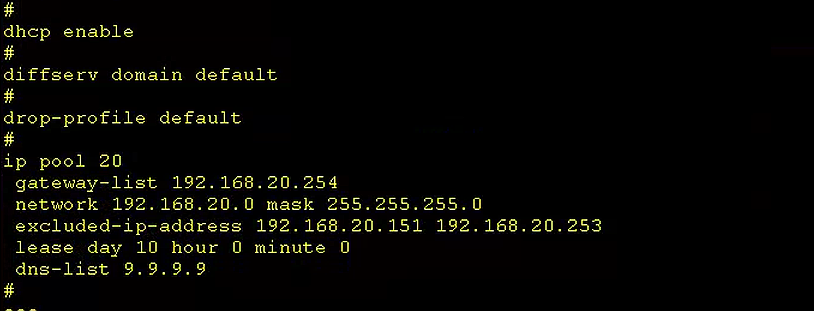

5、查看交换机整体配置，可以看到IP地址池

[SW-Vlanif20]quit
[SW]display current configuration

4.2、在PC上开启DHCP

1、首先启动对PC2的抓包。
2、然后将PC2的配置从静态IP改为DHCP，进入配置，选择DHCP，点击应用。

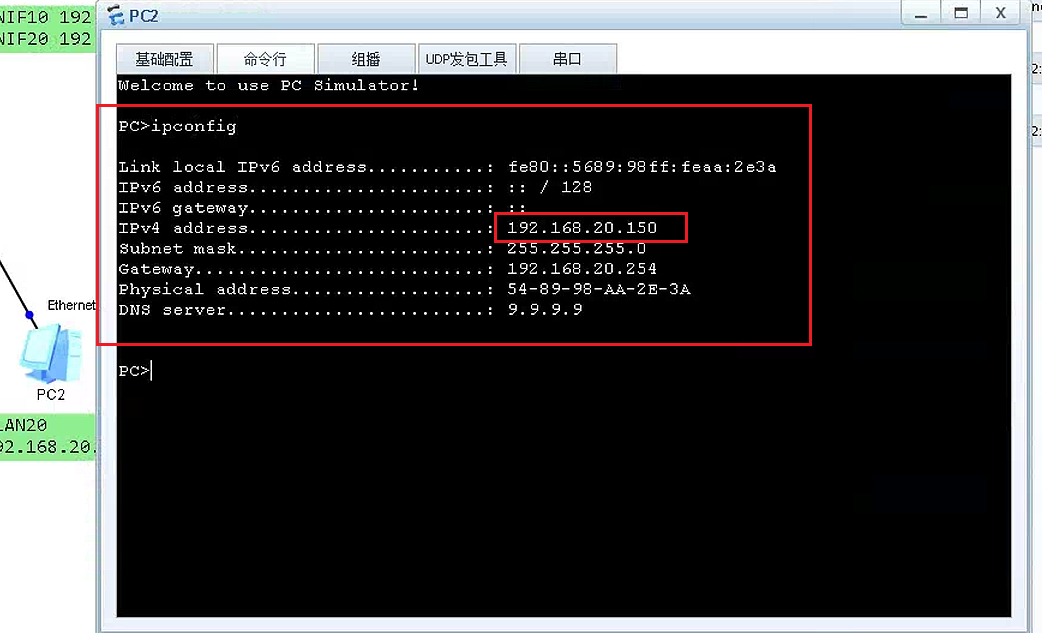

3、进入PC1的命令行，输入ipconfig，可以看到已经获取到IP地址192.168.10.150。

4、这样这个拓扑里，左边部分就是采用基于接口的DHCP，右边部分就是全局方式的DHCP。

5、更改DHCP配置方式

5.1、首先清除已有DHCP配置

1、进入vlan10端口

[SW]int vlan  10

2、使用undo dhcp select interface命令清除已有DHCP的接口方式的配置

[SW-Vlanif10]undo dhcp select interface
Warning: There are IP addresses allocated in the pool. Are you sure to delete the pool?[Y/N]:y
[SW-Vlanif10]

5.2、配置全局方式DHCP

这部分和章节四完全相同，不再赘述。

5.3、更新DHCP分配的地址

1、通过如下方式更新DHCP分配的地址：

PC> ipconfig /renew

2、在分配时，如果有多个地址池，会根据请求的PC属于哪个VLAN，然后分配与该VLAN相同网段的地址。
