两种PID运放电路: 串并, 并串

原创 已于 2025-11-30 13:56:08 修改 · 206 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#算法

于 2025-11-30 11:39:11 首次发布

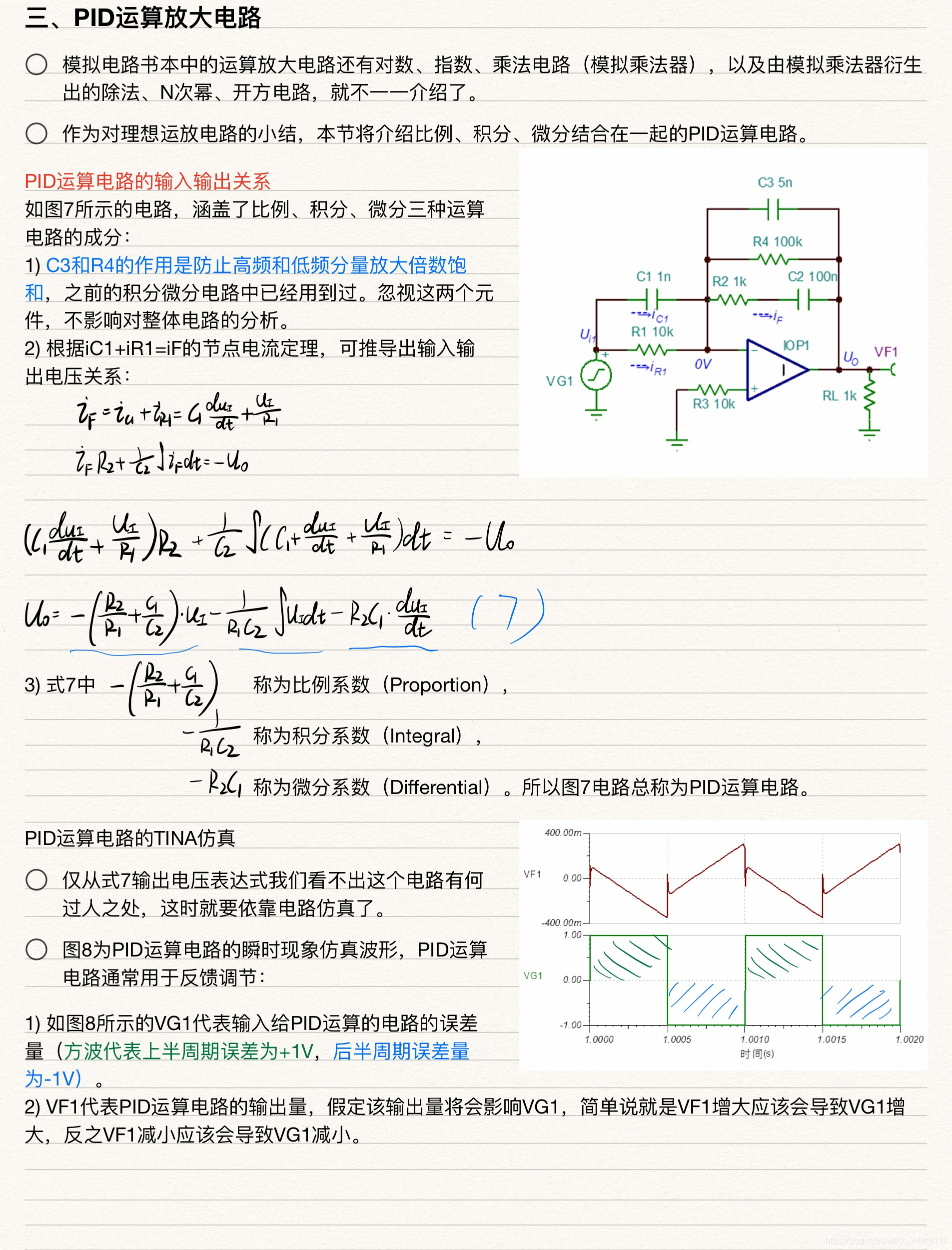

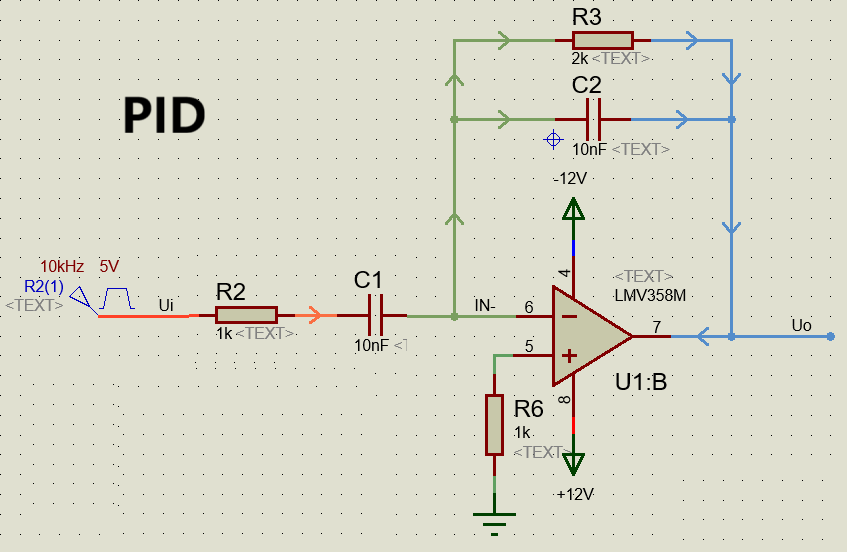

1. 并串

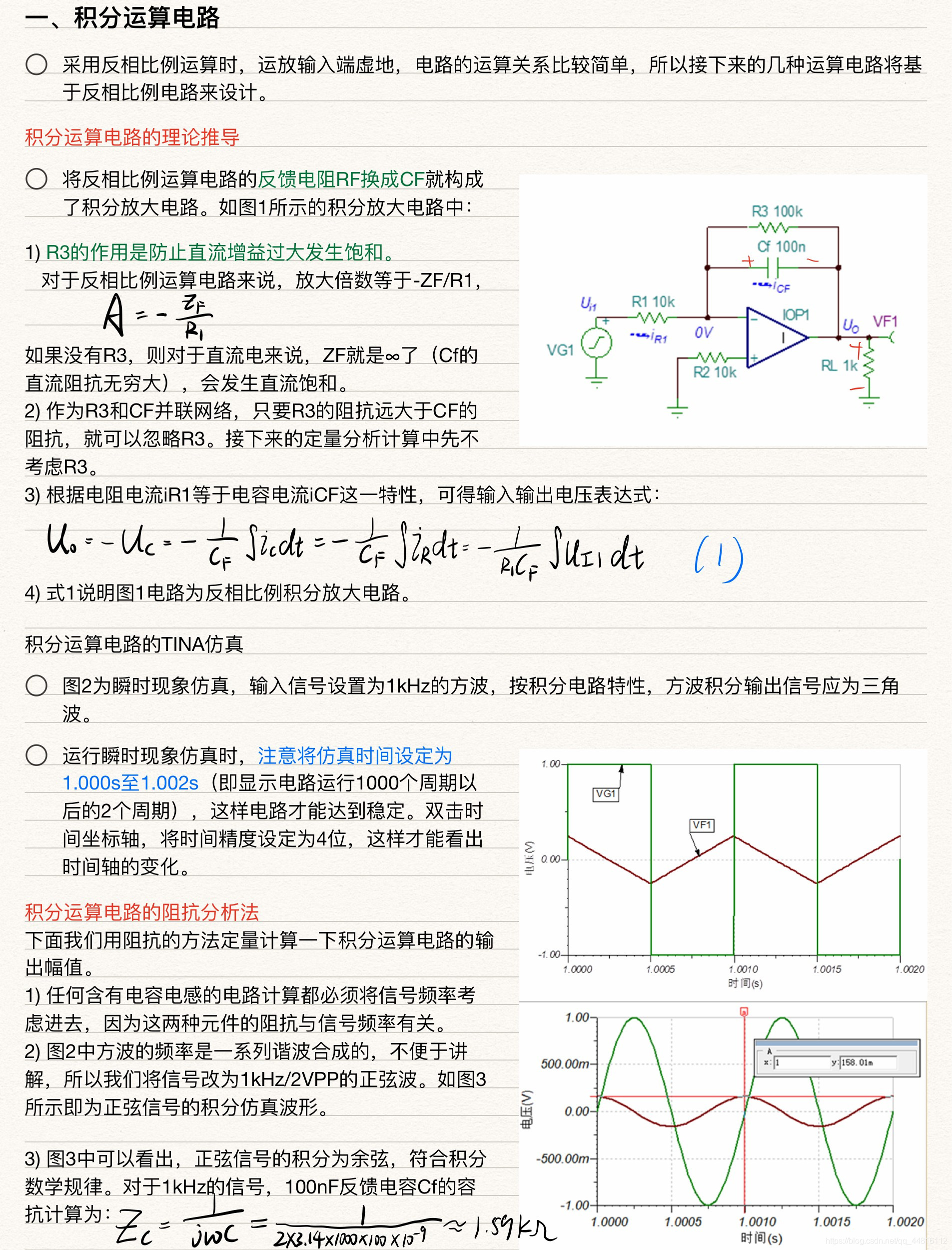

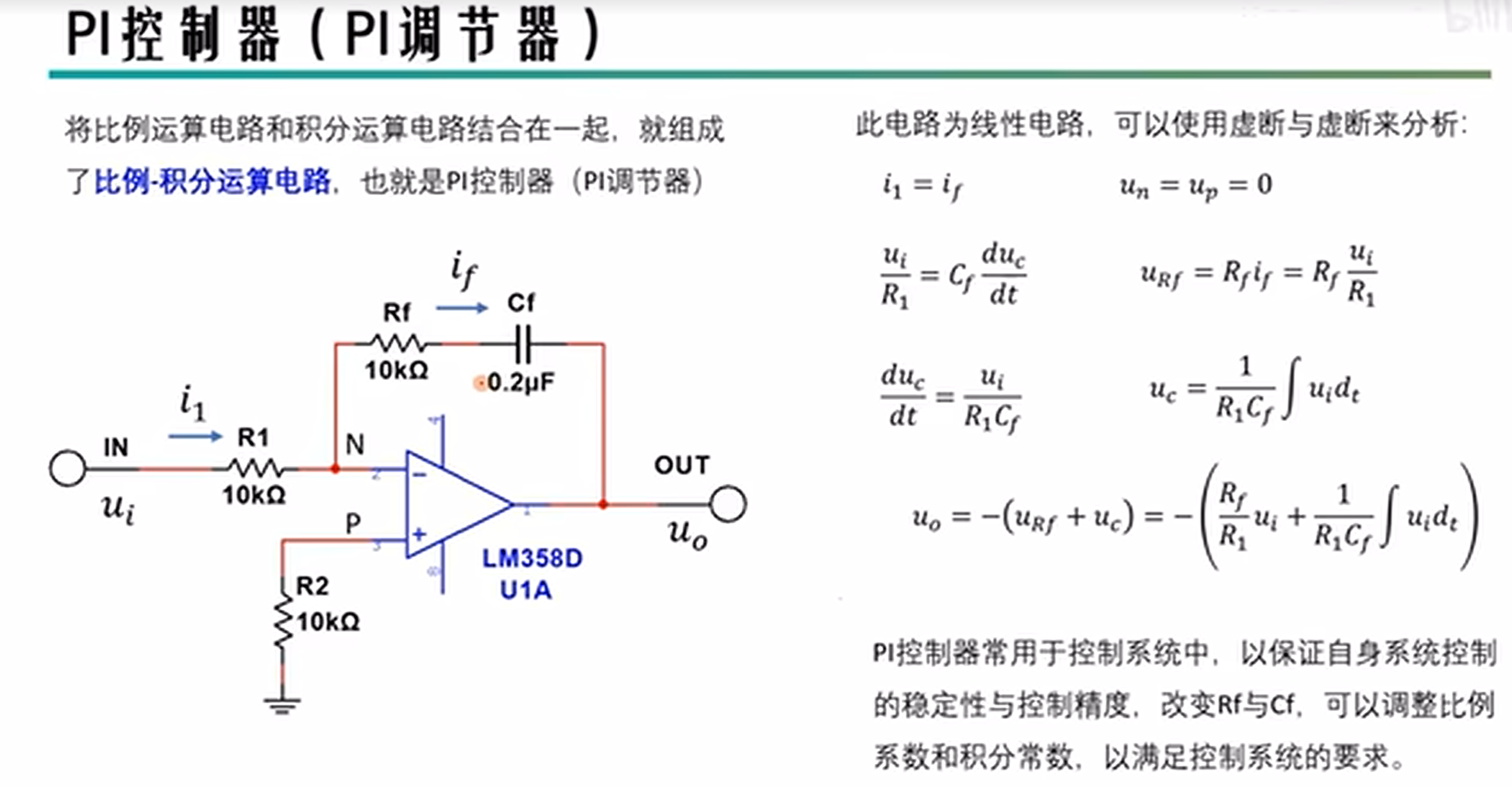

PI:

PI电路的初始放大倍数是K= Rf / Rin, 输出上升时间 = R1 X C

稳定之后, 类似于比较器, 输出有细微的震荡.

这种电路用的最多.

PD:放大的末尾倍数= Rf/R1, 放大倍数下降的时间 = Rf X C1

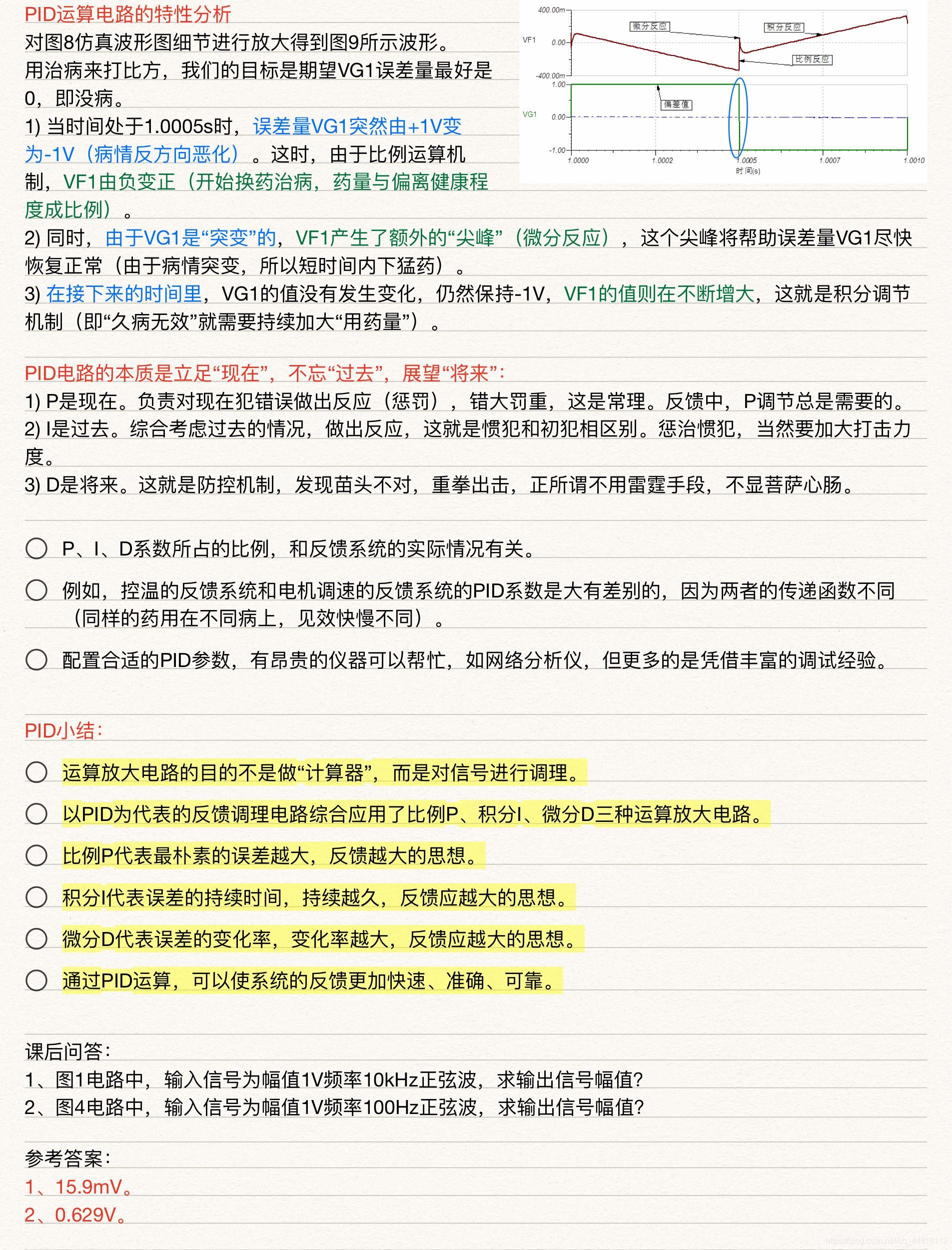

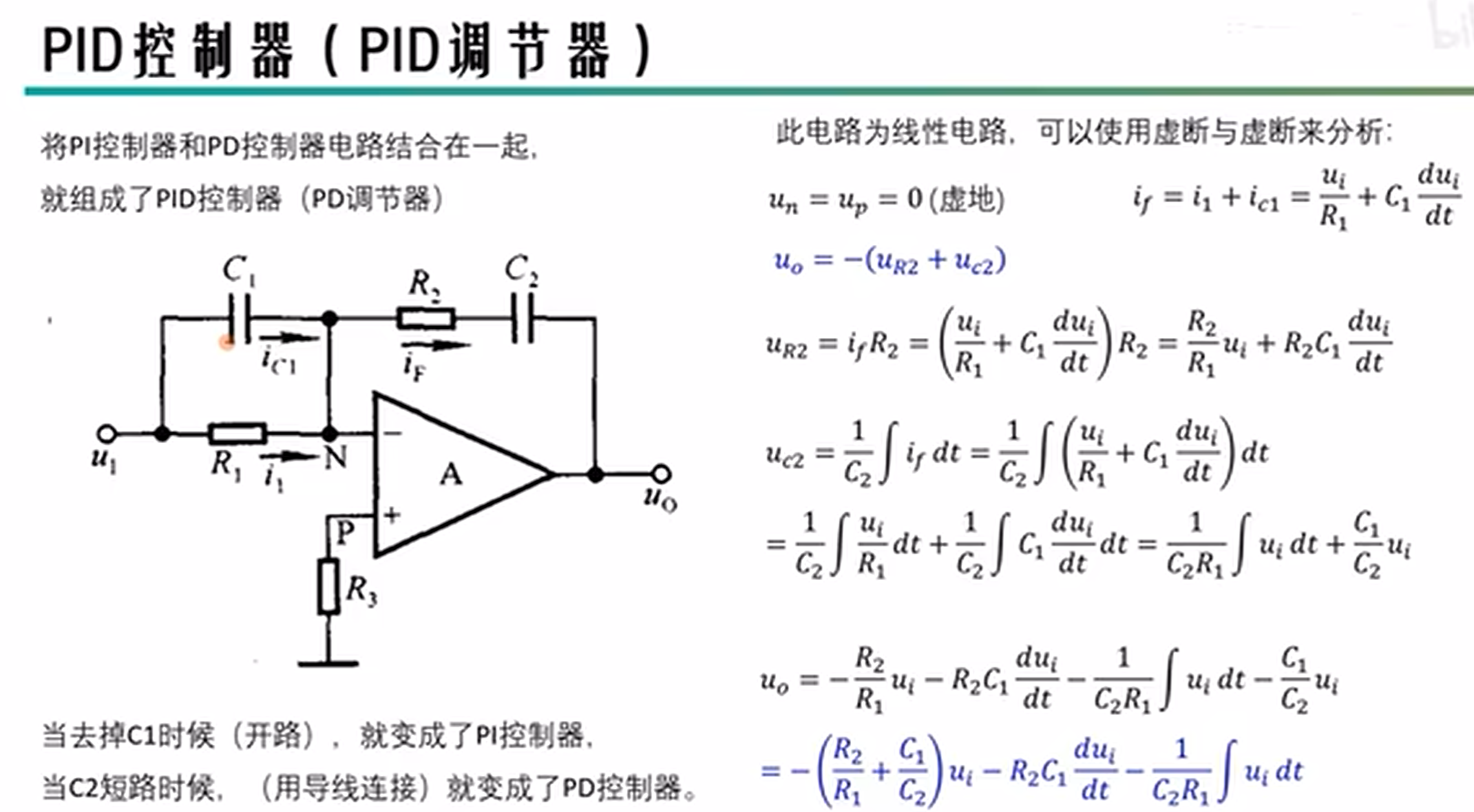

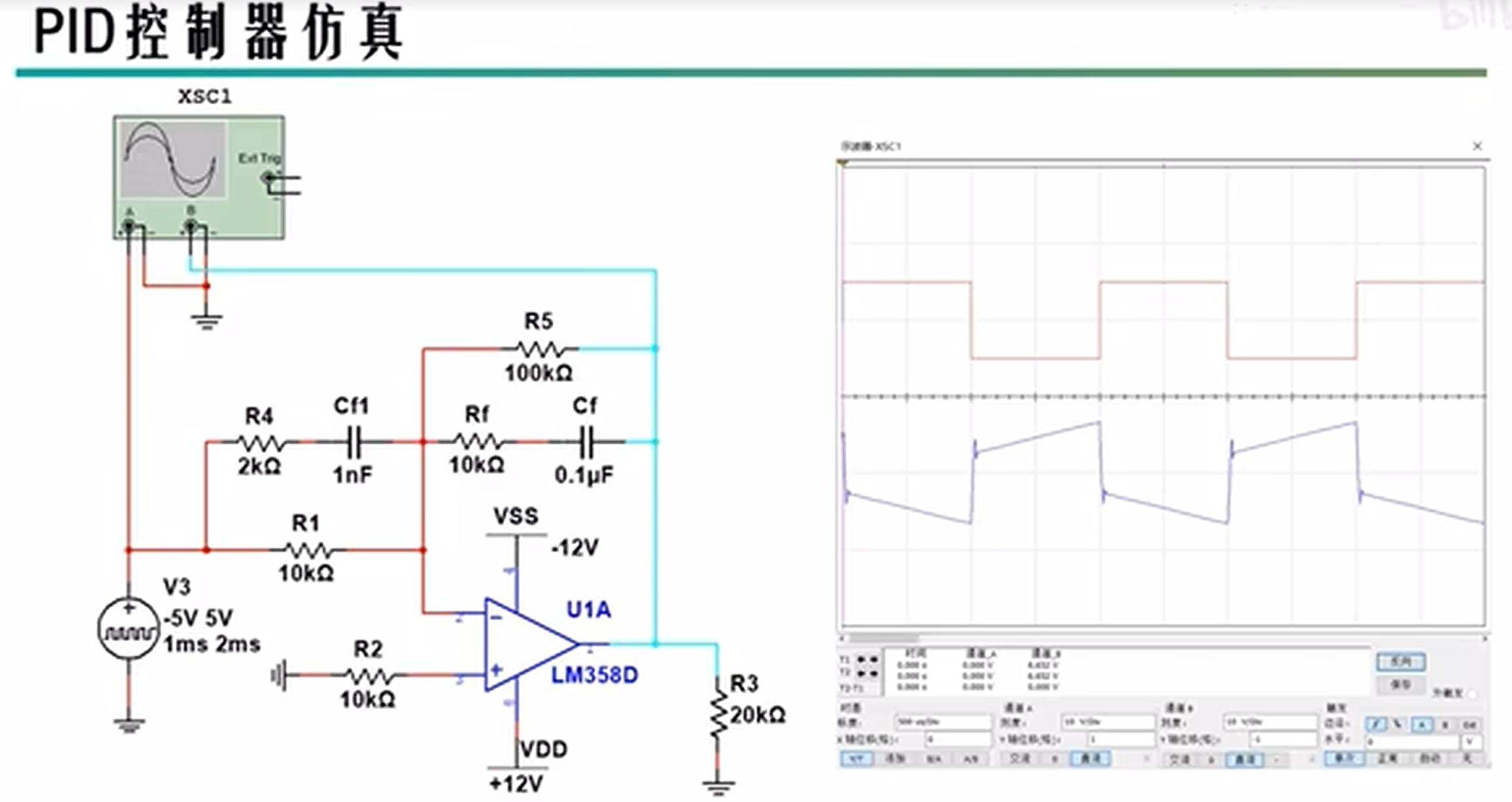

PID调节器:

2 串并

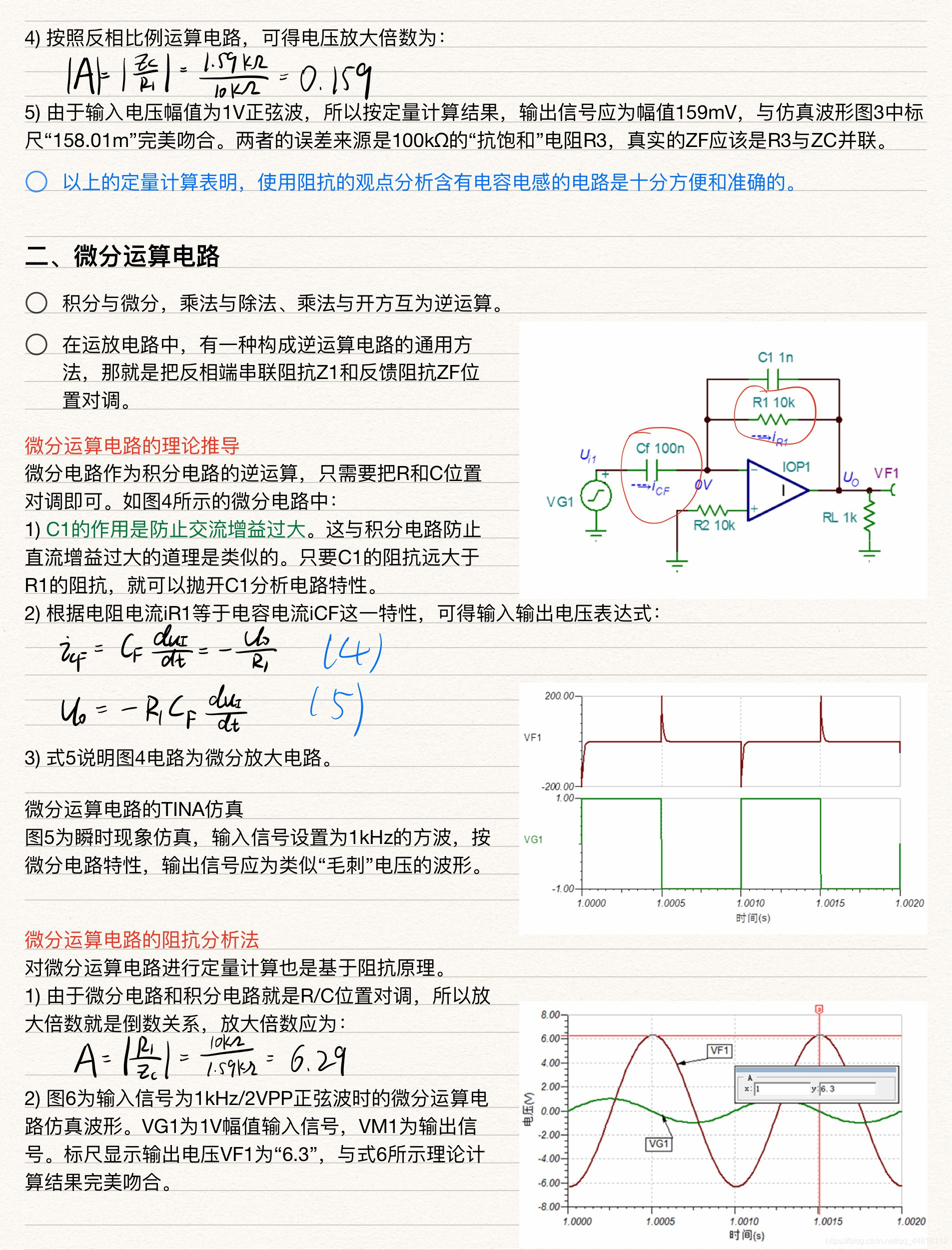

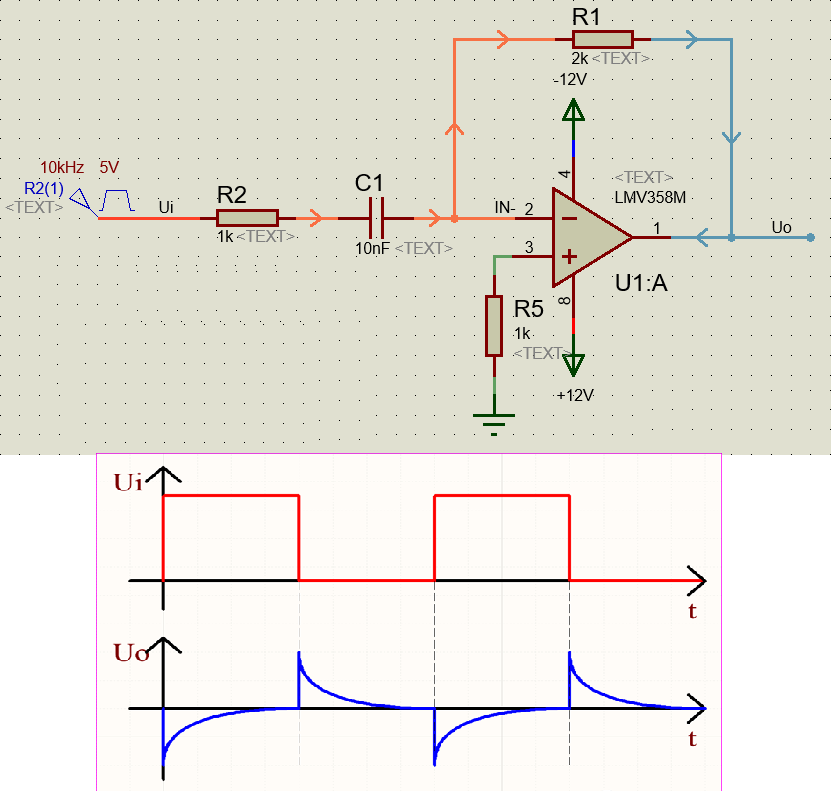

微分运算仿真电路波形: 放大的初始倍数= R1/R2, 放大倍数下降的时间 = R1 X C1

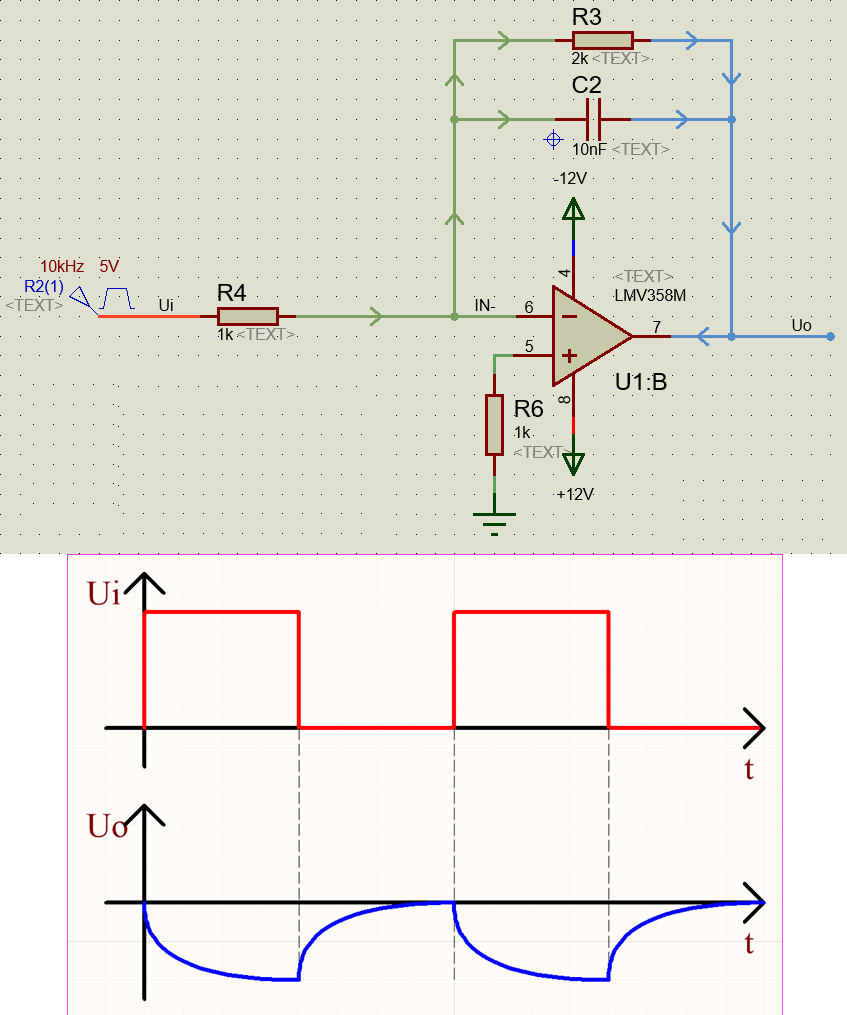

积分运算仿真电路: : 放大的末尾倍数= R3/R4, 放大倍数上升的时间 = R4 X C2
