SpringMVC处理流程图文详解

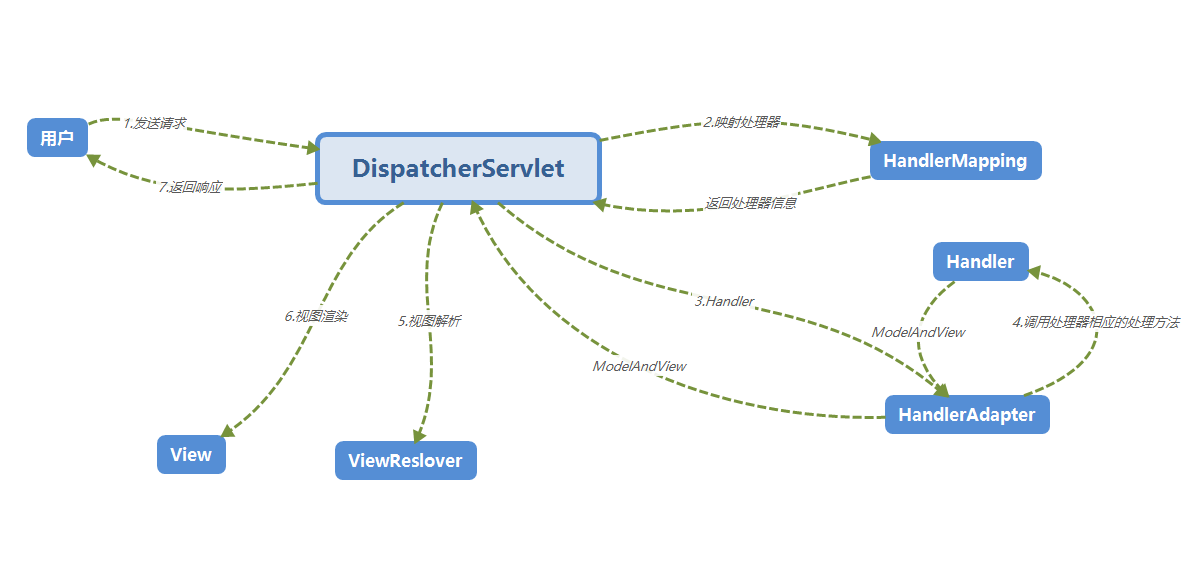

一、SpringMVC处理流程

二、工作流程

1.用户发送请求到前端控制器DispatcherServlet。

2.DispatcherServlet收到请求调用HandlerMapping处理器映射器。

3.处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找)，生成处理器对象及处理器拦截器(如果有则生成)一并返回 给DispatcherServlet。

4.DispatcherServlet调用HandlerAdapter处理器适配器。

5.HandlerAdapter经过适配调用具体的处理器(Controller，也叫后端控制器)。

6.Controller执行完成返回ModelAndView。

7.HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet。

8.DispatcherServlet将ModelAndView传给ViewReslover视图解析器。

9.ViewReslover解析后返回具体View.

10.DispatcherServlet根据View进行渲染视图。

11.DispatcherServlet响应用户。

三、组件介绍

1.    前端控制器DispatcherServlet。
　　作用：接收请求，响应结果，相当于转发器，中央处理器。有了DispatcherServlet减少了其它组件之间的耦合度。
2.    处理器映射器HandlerMapping。
　　作用：根据请求的url查找Handler。
3.    处理器适配器HandlerAdapter。
　　作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler。
4.    处理器Handler。
　　注意：编写Handler时按照HandlerAdapter的要求去做，这样适配器才可以去正确执行Handler
5.    视图解析器ViewResolver。
　　作用：进行视图解析，根据逻辑视图名解析成真正的视图（view）
6.    视图View（需要程序员开发jsp）。
　　注意：View是一个接口，实现类支持不同的View类型（jsp、freemarker、pdf…）
