HW -- WS2812 RGB LED

WS2812 RGB LED

WS2812 是RGB LED 灯, 只需通过一个GPIO口即可实现 RGB灯色显示;
数据协议 : 单线归零码

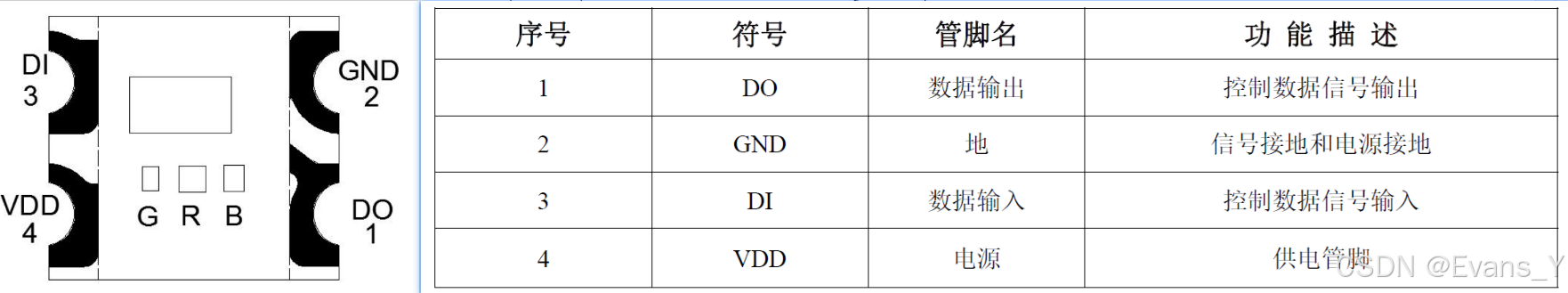

• 灯的引脚及功能如下

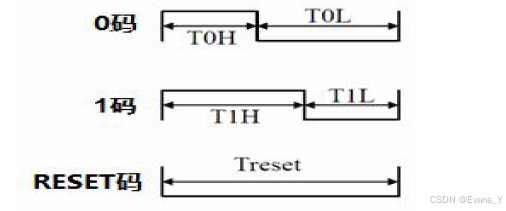

• 通讯并非是用高低电平直接表示 0 1 ; 而是使用 一段高低电平的组合实现 0 1 RESET表示;

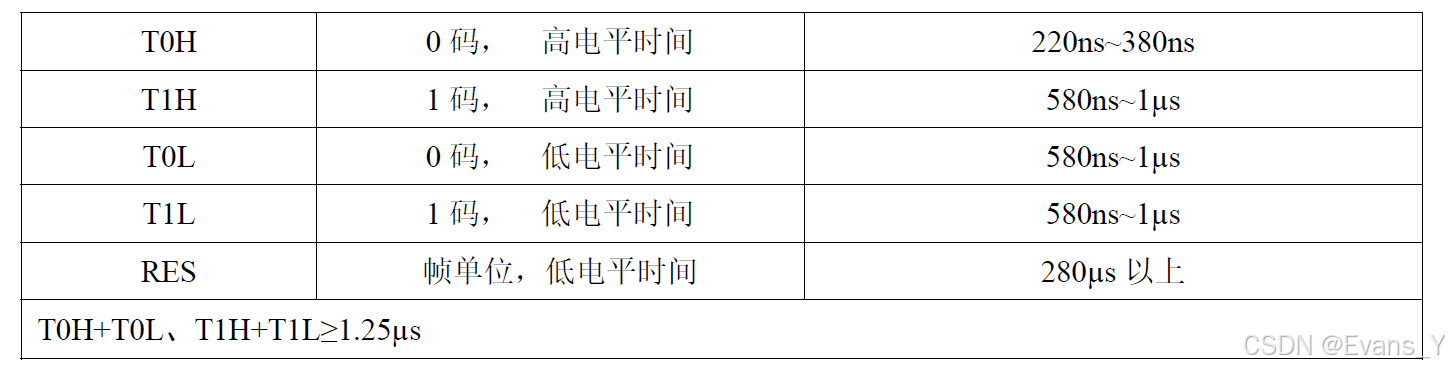

• 码型需维持的时间 (WS2812B-2020)

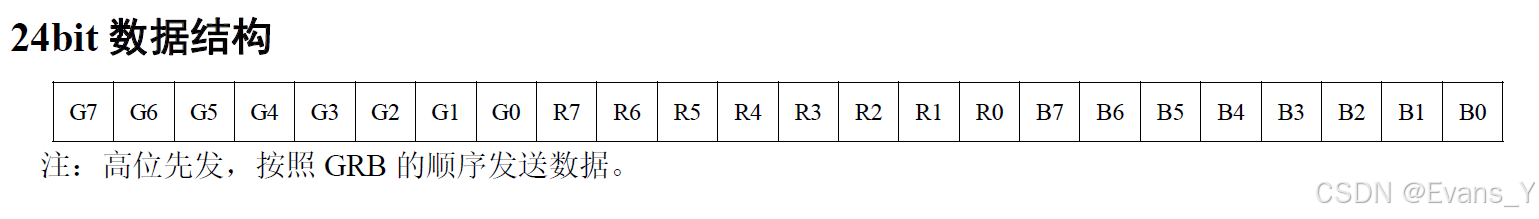

• 发送的数据 (数据顺序 非RGB 是 GRB)

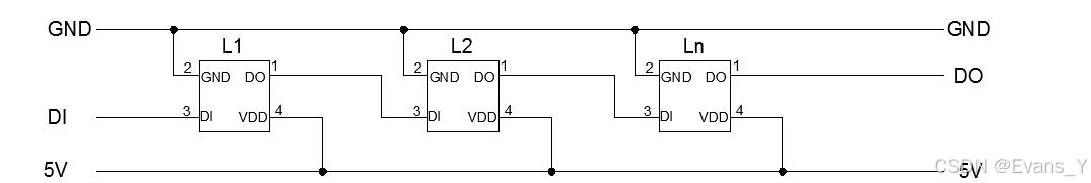

• WS2812 可以多个灯珠串在一块, 数据发送方式为多个24bit 数据发送加一个RESET码


效果显示

色彩顺序 红->绿->蓝->黄->紫->青->白->黑

ESP32C3_WS2812RGB
