超外差频谱仪和零中频频谱仪

最新推荐文章于 2025-06-02 10:48:24 发布

原创

最新推荐文章于 2025-06-02 10:48:24 发布 · 784 阅读

CC 4.0 BY-SA版权

文章标签：

频谱仪的本质就是一个超宽带、超宽调谐范围、高动态范围的通信接收机， 频谱仪的原理即通信接收机的原理。

遇到高频率高带宽谐波成分复杂的通信信号的话，对其进行频域的观察可以更加直观方便地对信号进行分析。

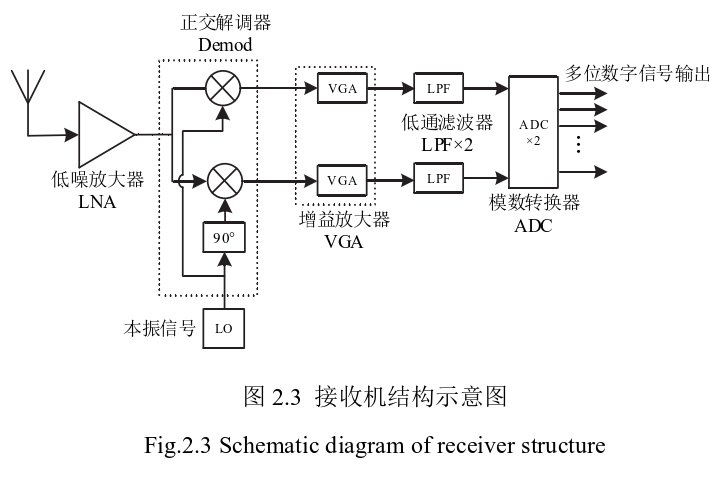

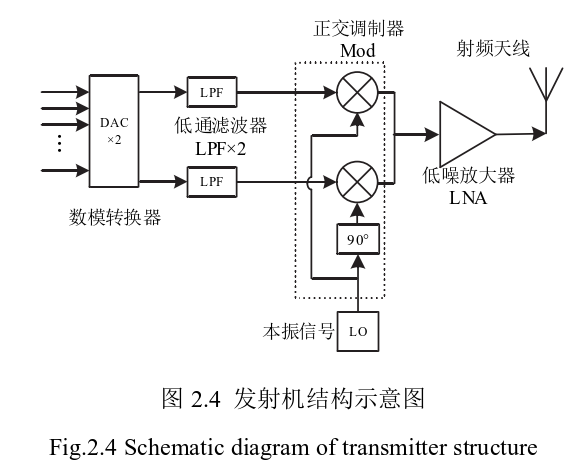

频谱仪的硬件结构本质就是一个射频通信接收机，频谱仪的硬件架构即是接收机的硬件架构。

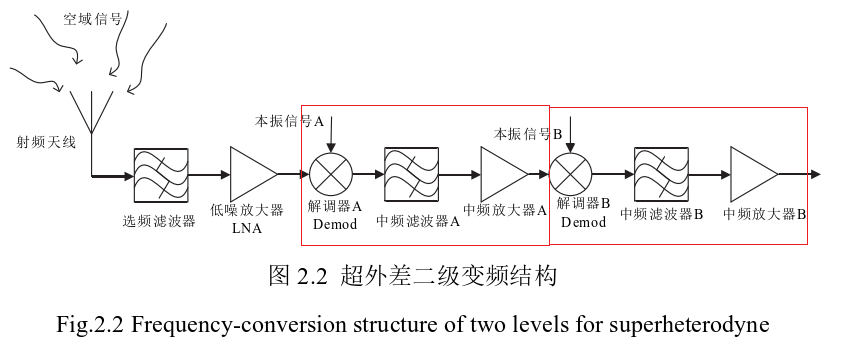

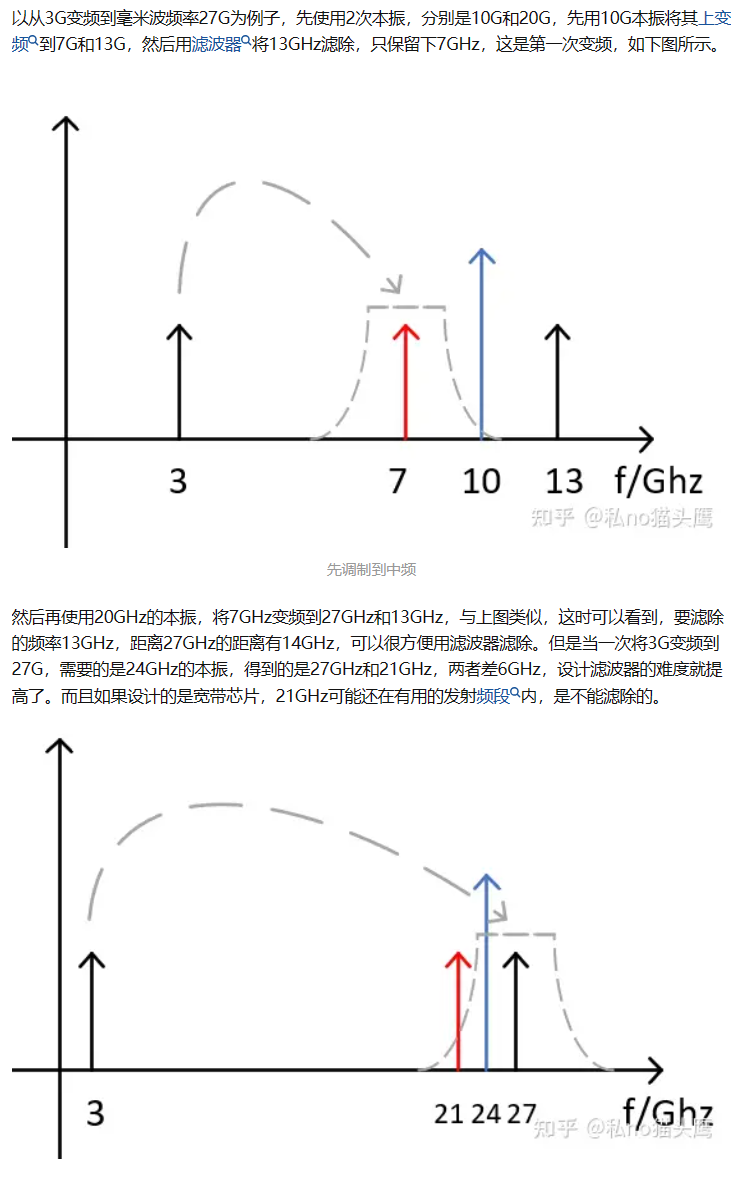

该技术需要使用多次频谱搬移才能实现高频信号与基带信号的转化。以接收机为例，下面将介绍超外差结构的原理以及特点。

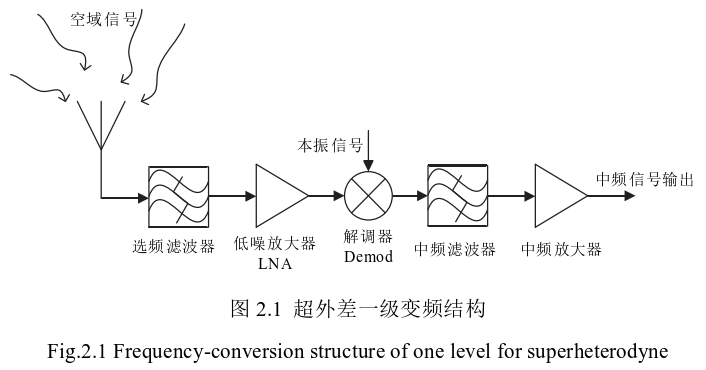

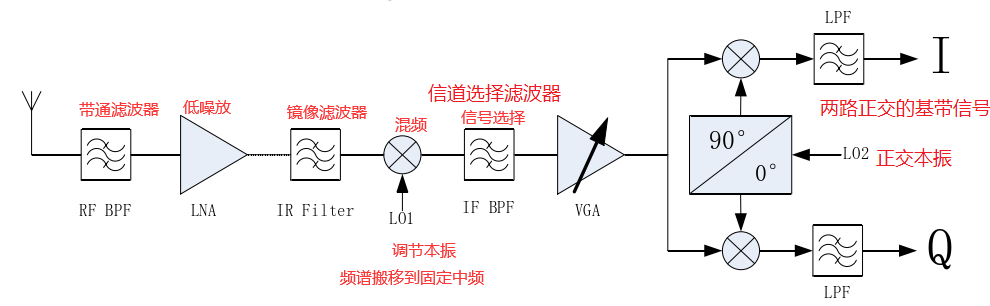

在这里插入图片描述

器件	作用
天线	接收来自空域的特定频率范围的射频信号；
选频滤波器	可以是低通滤波器、带通滤波器、或者高通滤波器，筛选特定频率范围内的射频信号，抑制滤波器范围之外的杂散信号；
低噪放大器	由于天线接收到的信号强度很微弱，所以需要对该射频信号进行功率放大；

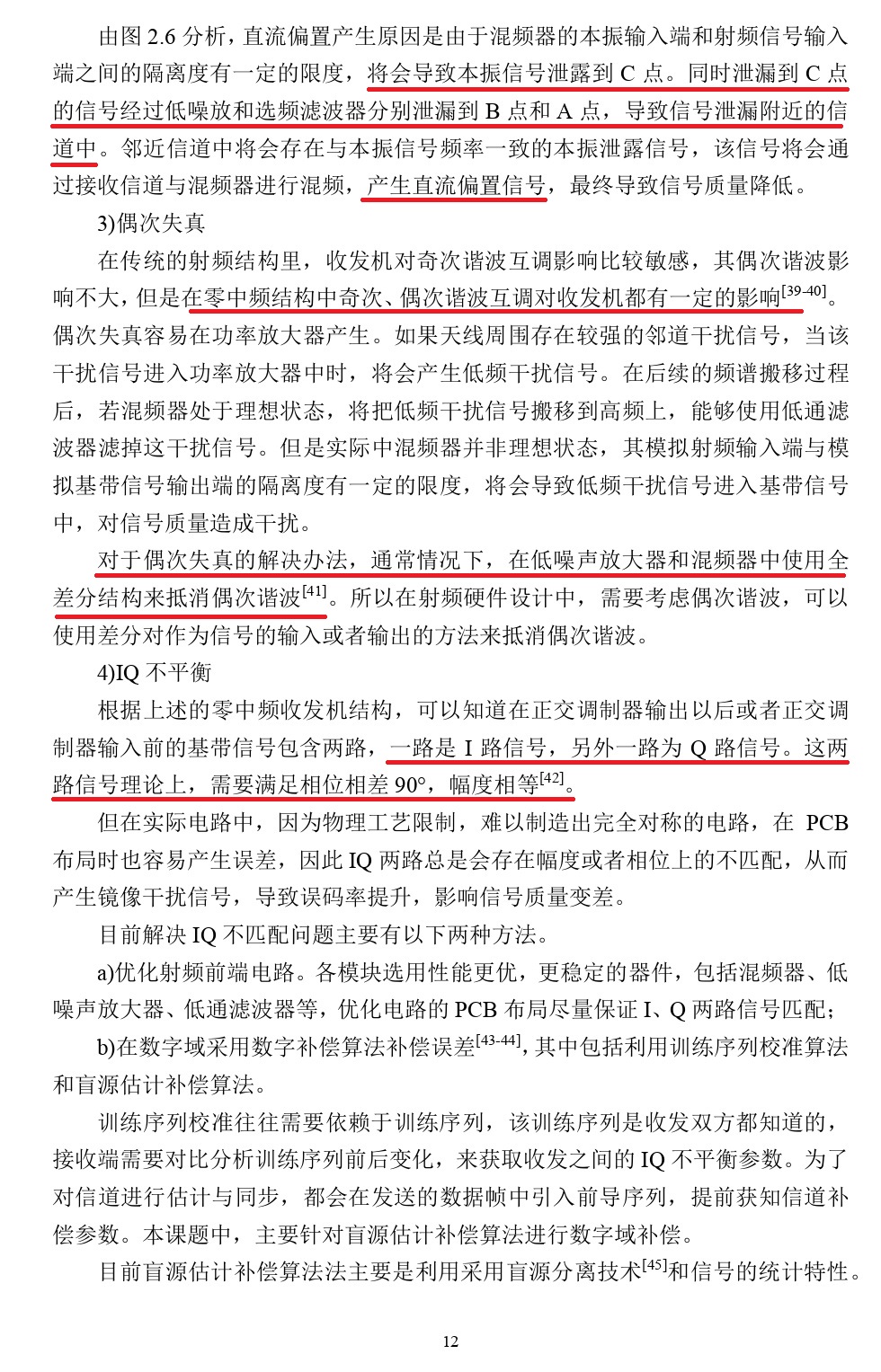

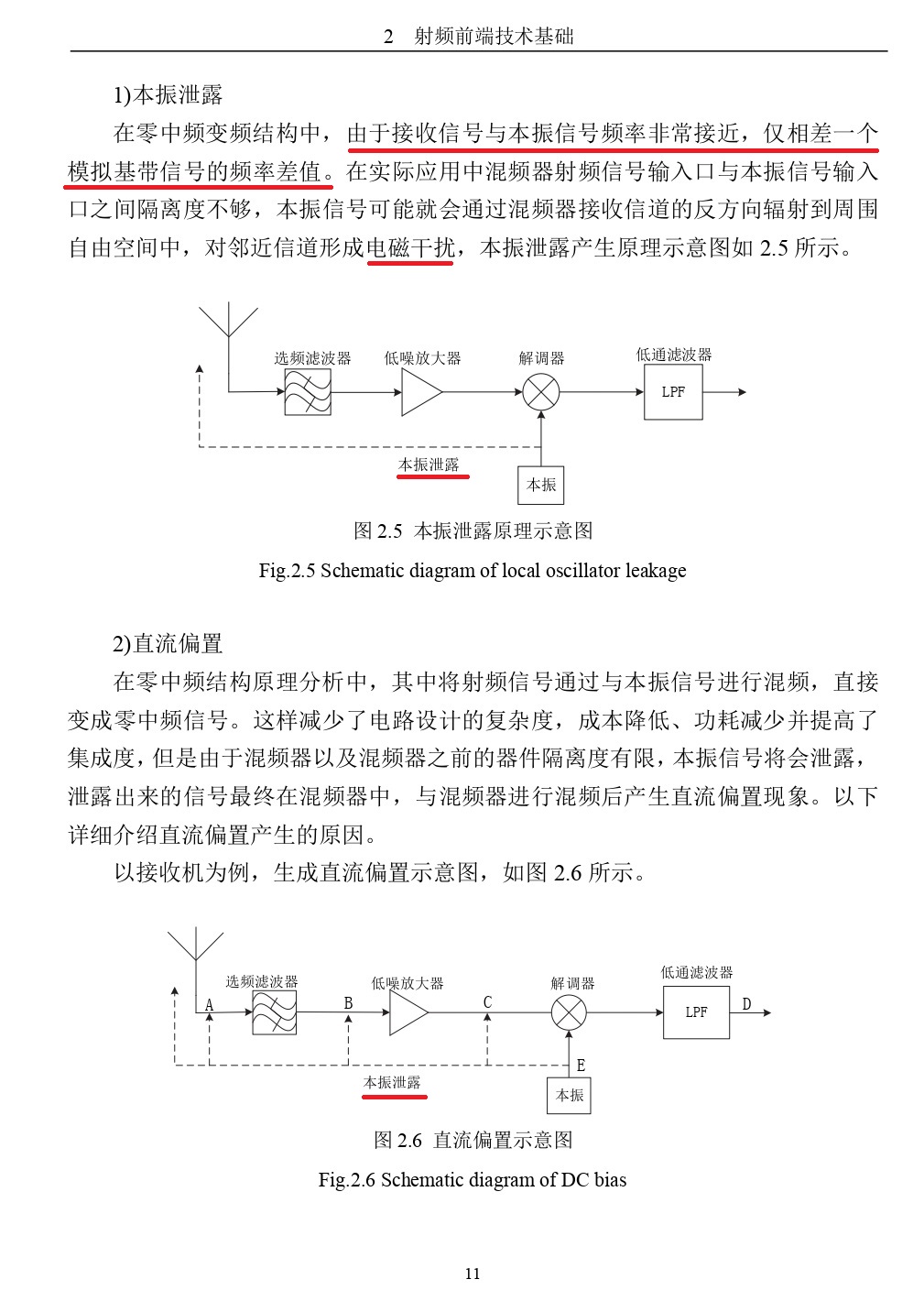

混频器	将功率增大后的信号与本振信号进行混频，使得信号解调为中频信号；

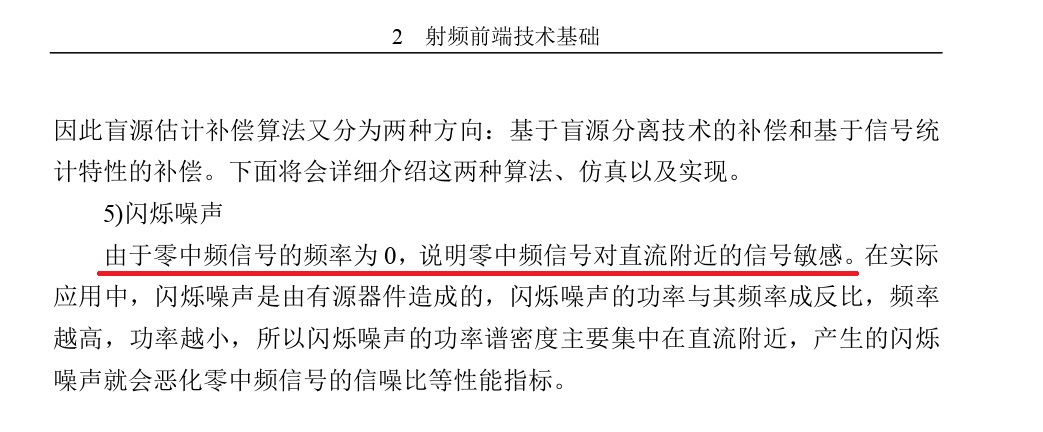

中频滤波器	混频后的中频信号需要使用更窄带宽的中频滤波器和低噪声放大器进行处理来满足后续所需的频率范围以及增益电平的需要。
