【算法笔记】CNN Convolutional Neural Network （卷积神经网络）

1. 先皮一会

久仰CNN的大名，进入新闻界，加入美国有线电视新闻网，成为一个跑得飞快的记者一直是我的梦想。但是，平庸的才能无法让我成为一名空间移动系的法师，现在只能努力成为一名精神系人偶师。
话说前两天实验验收，把CNN和RNN搞混了orz，太尴尬了orz，所以现在怎么说也得把他们的概念弄清楚。

2. 算法的作用

输入：一张图片（长x宽x空间维度（RGB，Spatial Dimensions））
输出：这张图片属于不同特定分类的概率（比如：80% 是猫、15% 是狗、5% 是鸟）。

3. 总体结构

原始图像->若干卷积层->若干非线性层->若干池化->全连接层

4. 详细描述

4.1 卷积层（Convolutional Layer）

卷积层的输入: 可以是原始图像，也可以是其他卷积层的结果，也可以是池化，非线性层的结果。

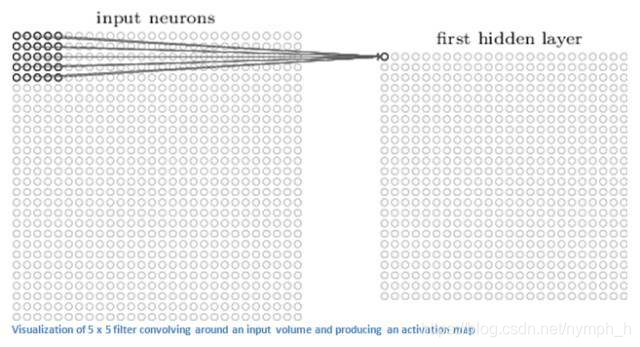

卷积层的基本操作： 是使用某特定长宽深的卷积核【Kernel,又称过滤器(filter),神经元(neuron)】与输入矩阵中的某一部分逐项相乘再一同相加，当作一个新的元素。然后向右一格，执行同样的操作。
卷积层为什么要这么干： 卷积核划过整片矩阵之后，得到的新矩阵，称之为激活映射(activation Map)，如果矩阵中某个区域有这个卷积核想要识别的特征，激活映射上对应的值会特别高，以此反映出这个图片上存在某种特征，比如直线，U型线，等等低级特征。经过多个卷积层之后，低级特征可以组合起来表达某些高级特征。

4.2 池化（Pooling）

池化输入： 卷积层或者非线性层的结果
池化基本操作： 一般有平均池化，最大池化。可以在周围补0，也可以不补。注意，池化的步长与池化矩阵边长相等
池化操作的目的：

池化层还有其他选择，比如平均池化（average pooling）和 L2-norm 池化 。
这一层背后的直观推理是：
一旦我们知道了原始输入（这里会有一个高激活值）中一个特定的特征，它与其它特征的相对位置就比它的绝对位置更重要。

这一层大幅减小了输入卷的空间维度（长度和宽度改变了，但深度没变）。这到达了两个主要目的。
第一个是权重参数的数目减少到了75%，因此降低了计算成本。
第二是它可以控制过拟合（overfitting）。这个术语是指一个模型与训练样本太过匹配了，以至于用于验证和检测组时无法产生出好的结果。出现过拟合的表现是一个模型在训练集能达到 100% 或 99% 的准确度，而在测试数据上却只有50%。

作者：机器之心
链接： https://www.zhihu.com/question/52668301/answer/131573702
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

上面的说法比较清楚，简单来说，池化的作用是降低计算复杂度，防止过拟合

4.3 ReLU

                                      f(x) = max(0,x)

这一层将所有的负激活变成0，增加了模型乃至整个神经网络的非线性特征，而不会影响卷积层感受野

4.4 全连接层

全连接层输入： 其他层的输出，是一个有厚度（空间维度）的矩阵
全连接层的操作： 暂时不清楚
全连接层的目的： 其他操作的结果依然是一个矩阵或者许多矩阵, 全连接层就是要把这些矩阵映射到一个向量，这个向量的维度就是该分类器待选分类项目数，向量的不同值代表分类为该项的概率。

4.5 DropOut

如今，Dropout 层在神经网络有了非常明确的功能。上一节，我们讨论了经过训练后的过拟合问题：训练之后，神经网络的权重与训练样本太过匹配以至于在处理新样本的时候表现平平。
Dropout 的概念在本质上非常简单。Dropout 层将「丢弃（drop out）」该层中一个随机的激活参数集，即在前向通过（forward pass）中将这些激活参数集设置为 0。
简单如斯。既然如此，这些简单而且似乎不必要且有些反常的过程的好处是什么？
在某种程度上，这种机制强制网络变得更加冗余。
这里的意思是：该网络将能够为特定的样本提供合适的分类或输出，即使一些激活参数被丢弃。此机制将保证神经网络不会对训练样本「过于匹配」，这将帮助缓解过拟合问题。另外，Dropout 层只能在训练中使用，而不能用于测试过程，这是很重要的一点。

作者：机器之心
链接： https://www.zhihu.com/question/52668301/answer/131573702
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

震惊

4.6 训练方法

CNN的训练方法，与传统神经网络相同，都是反向传播算法，其基础原理在吴恩达老师的视频课上讲得比较清楚，但在CNN上的具体数学实现，并不清楚。

4.7 与传统神经网络的区别&遗留的问题

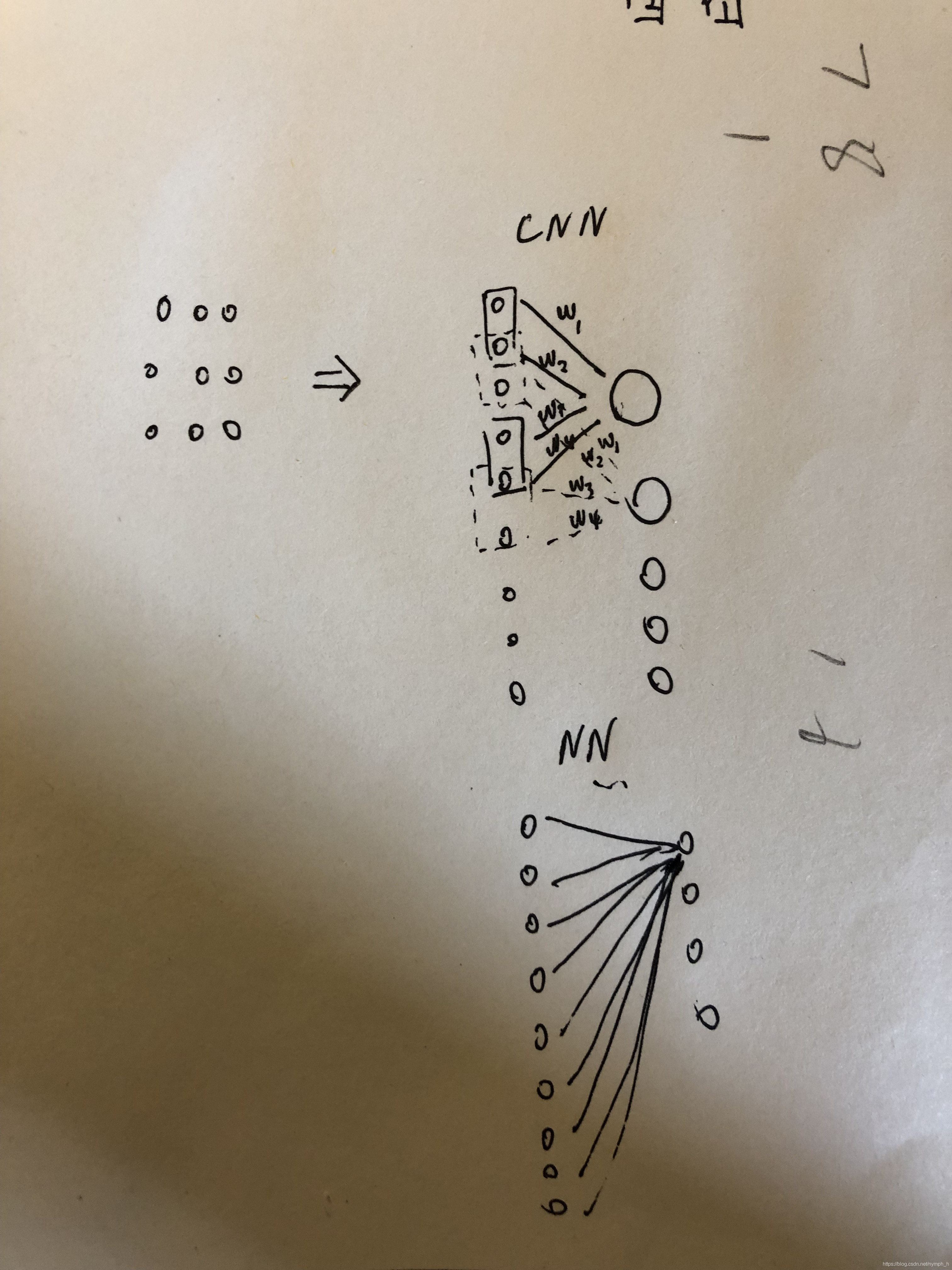

传统神经网络，不同层级之间都是全连接的，如果各个层级维度很高，那么转移矩阵就会巨大。
而CNN，假如我们把图片矩阵重新排列成一维向量，可以发现，每次只有向量中的一部分参与了卷积运算，一次大的全连接被拆分成了多个小的部分连接运算。

留有的问题：
池化是怎么帮助矩阵稳定的？
全连接层的具体原理
训练，CNN反向传播的数学原理
