网络的布线

一级目录

信号

• 信号
• 数据
• 信号

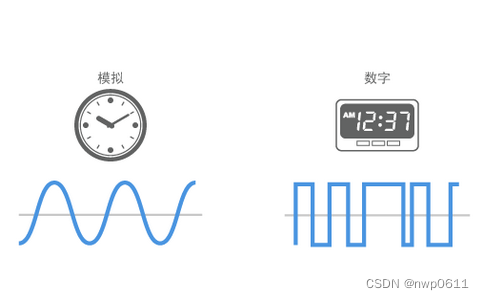

信号分类

• 模拟信号
• 数字信号

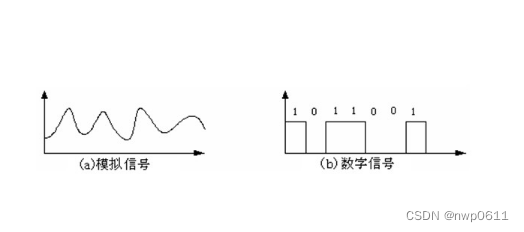

模拟信号与数字信号的区别

模拟信号

• 模拟信号在传输过程中产生的失真（广播）
  1.噪声
  2.衰减

• 数字信号的优势
  1 . 抗干扰能力强
  2 .传输距离远，并且能保证质量

双绞线

• 双绞线即网线，由8根双绞线，两两结合在一起
• 常用的双绞线有：五类，超五类，六类

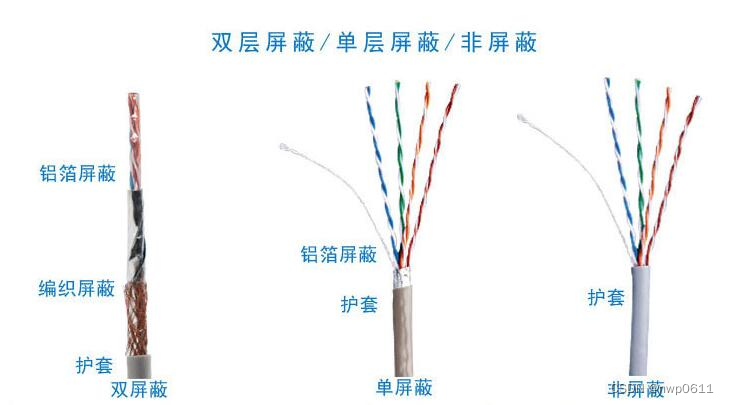

双绞线分类

• 屏蔽双绞线
  1 .铜线外包裹一层金属网膜
  2.用于电磁环境非常复杂的工业环境中
• 非屏蔽双绞线（家用）
  1 .常用于电磁环境简单的场景


双绞线的标准与分类

• EIA/TIA-568------商用建筑物电信布线标准
• cat5
  主要用于100Base——T和10Base——T网络
• cat5e
  衰减更小，串扰更少，性能优于5类线
• cat6
  传输速率可达1Gbps
• cat7
  传输频率可达10Gps

光纤的特点

• 传输带宽高
• 传输距离远
• 抗干扰能力强
  光脉冲在光纤中的传输是利用了光的主反射原理

光纤的分类

单模光纤	多模光纤
用于高速度，长距离	用于低速度，短距离
设备成本高	设备成本低
端接较难	端接较易
窄芯线，需要激光源	宽芯线，聚光好，光源可采用激光式发光二极管
耗散极小，高效	耗散大，低效
黄色外皮	橙色，或谁绿色外皮

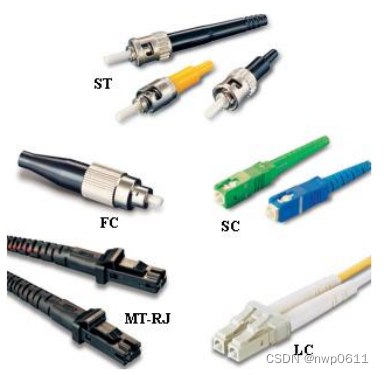

光纤接口

• FC圆形带螺纹光纤接头
• ST卡接式圆形光纤接头
• SC分型光纤接头
• LC窄体方形光纤接头
• MT-RJ收发一体的方型光纤接头
•

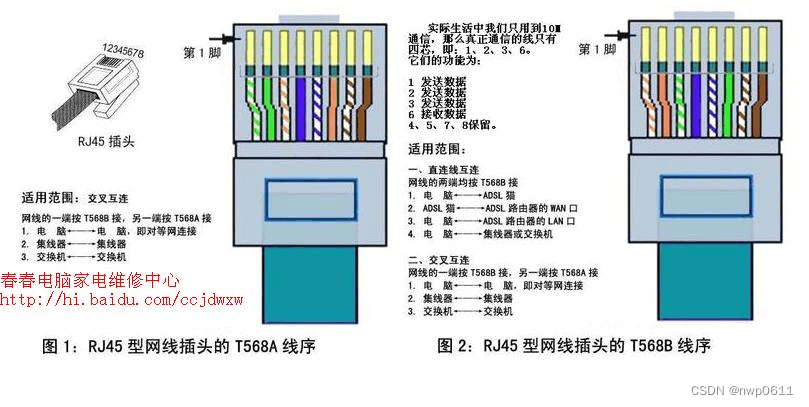

双绞线的连接规范

• T568A(A类协议）：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
• T568B(B类协议）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

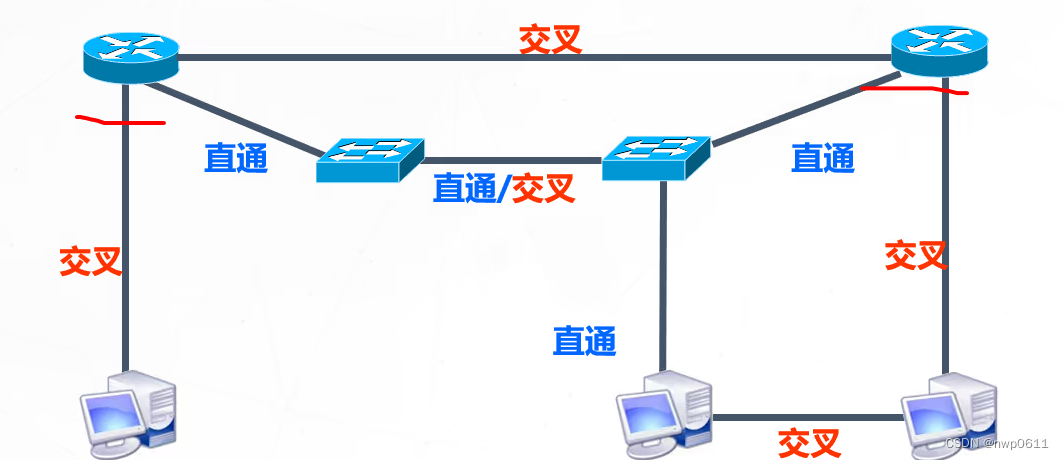

线缆的连接

• 直通网线
• 交叉网线
• 全反线
