1、LED点阵的点亮

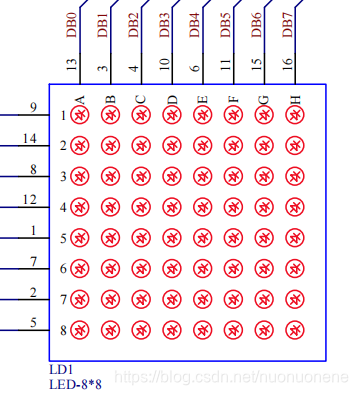

在开发板原理图中，LED点阵的连接如下，其上端对应P0口。图中表示为共阳极接法，横向扫描；

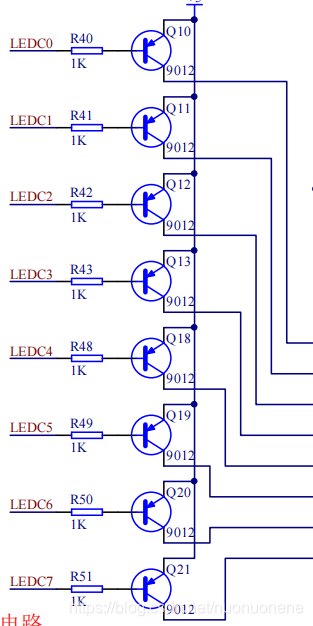

LED点阵左端对应接上PNP型三极管，基极为低电平时导通；

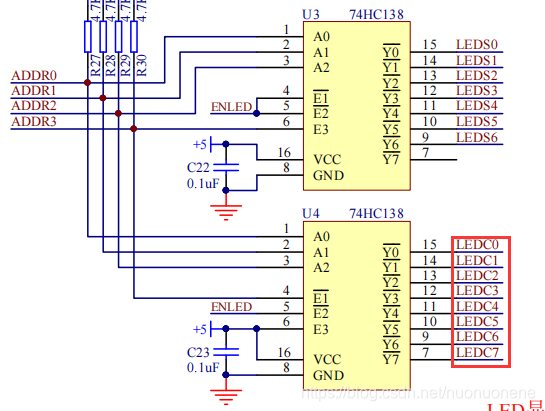

各个三极管基极由U4 74HC138译码器控制；

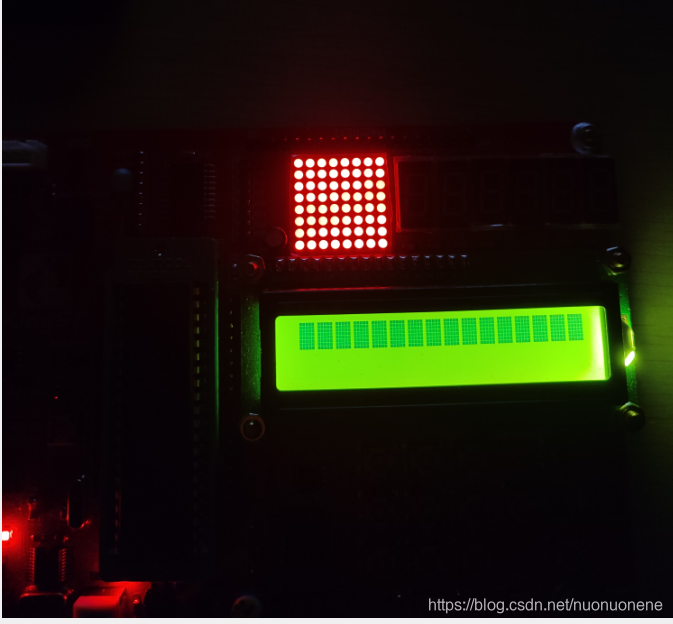

因为每个时刻只能有一个三极管导通，如果要让全部的点都亮，可以用动态显示；

2、程序部分

学习定时器与中断后可以更高效地实现LED点阵的动态显示；

程序：

#include<reg52.h>

sbit ADDR0=P1^0;
sbit ADDR1=P1^1;
sbit ADDR2=P1^2;
sbit ADDR3=P1^3;
sbit ENLED=P1^4;

void main()
{
	ADDR3 = 0;
	ENLED = 0;
	TMOD = 0x01;
	TH0 = 0xfc;
	TL0 = 0x67;
	EA = 1;
	ET0 = 1;
	TR0 = 1;
	while(1);
}

//每1ms进入一次
void InterruptTimer0() interrupt 1
{
	static unsigned char i;
	TH0 = 0xfc;
	TL0 = 0x67;

	P0=0xff;
	switch(i)
	{
		case 0:ADDR2=0;ADDR1=0;ADDR0=0;i++;P0=0x00;break;
		case 1:ADDR2=0;ADDR1=0;ADDR0=1;i++;P0=0x00;break;
		case 2:ADDR2=0;ADDR1=1;ADDR0=0;i++;P0=0x00;break;
		case 3:ADDR2=0;ADDR1=1;ADDR0=1;i++;P0=0x00;break;
		case 4:ADDR2=1;ADDR1=0;ADDR0=0;i++;P0=0x00;break;
		case 5:ADDR2=1;ADDR1=0;ADDR0=1;i++;P0=0x00;break;
		case 6:ADDR2=1;ADDR1=1;ADDR0=0;i++;P0=0x00;break;
		case 7:ADDR2=1;ADDR1=1;ADDR0=1;i=0;P0=0x00;break;
	}
}
