1、由原理图找到对应控制端口

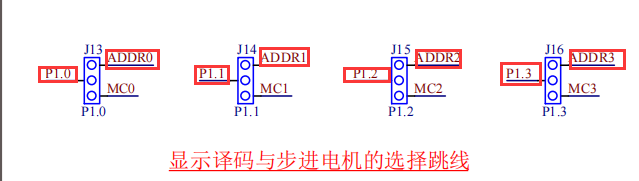

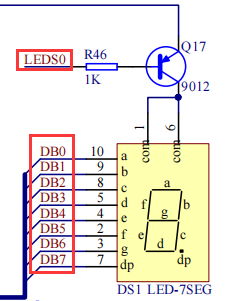

这次是想要在数码管上显示出数值。同样的，先在开发板原理图中找到数码管对应的控制端口

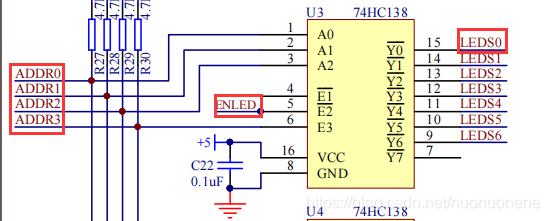

发现要让数码管起作用的话，LEDS0要为低电平，则在74LS138译码器中，输入A2A1A0的值分别为000。而P0口可以控制数码管的显示。

2、程序部分

需要用到的对应控制端口找完，开始写程序。先写个简单一点数码管静态显示。

程序如下：

#include <reg52.h>

sbit ADDR0=P1^0;
sbit ADDR1=P1^1;
sbit ADDR2=P1^2;
sbit ADDR3=P1^3;
sbit ENLED=P1^4;

void delay(unsigned char x);
unsigned char code duan[]=
{0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //²é±í·¨

void main()
{
	unsigned char i;

	ADDR0=0;  //按原理图端口初始化
	ADDR1=0;
	ADDR2=0;
	ADDR3=1;
	ENLED=0;

	while(1)
	{
		for(i=0;i<9;i++)
		{
			P0=duan[i];
			delay(250);
		}
	}
}

void delay(unsigned char x)
{
	unsigned  char n;
	while(--x)
		for(n=0;n<250;n++);
}

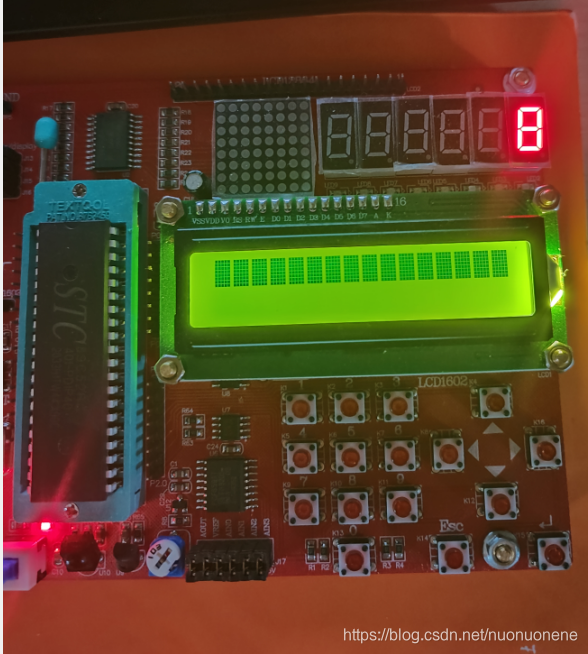

 开发板显示如下：
