一、电阻测量

当定子内阻值较小时，则应该采用精度较高的电桥来测量，电桥的测量范围一般在 10mΩ ～ 10kΩ 之间。使用电桥测试电机电阻时，设置测量频率为 100HZ 为佳，测试方法同 RLC 表。

方式1：

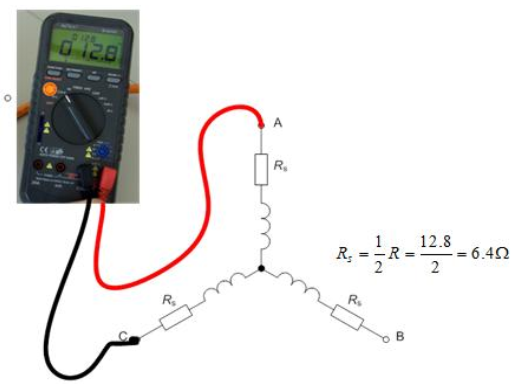

测试时，采用 RLC 电桥或者万用表表测量电机，分别测量了 AB 线电阻， BC 线电阻， AC 线电阻。测量的数据如下：

$R_{AB}$	57.9 mΩ
$R_{BC}$	57.7 mΩ
$R_{AC}$	59.0 mΩ

计算公式：

$R=\frac{R_{AB}+R_{BC}+R_{AC}}{3}\times \frac{1}{2}=\frac{57.9+57.7+59}{3}\times \frac{1}{2}m\Omega =29.1m\Omega$

方式 2：

数据处理步骤： 用手旋转一圈电机转子，记录电感最大值 $L_{max}$ 和当时的电阻值 $R_1$ ，还需要记录电感最小值 $L_{min}$ 和当时的电阻值 $R_2$ 。

得到结果： $L_d=\frac{L_{min}}{2}$ ， $L_q=\frac{L_{max}}{2}$ ， $R_s=\frac{L_{R_1+R_2}}{2}$

一、电阻电感测量

测试仪器： LCR 电桥或者万用表和 LCR 电桥

测试方法：选用 Ls-Rs 档，电平选用 1V，频率根据电机实际运行的电频率来设置，常用的检测频率为 100Hz（有些电桥只有 120Hz，差不多这个范围就行）。 测试之前最好进行开路和短路清零。 电感使用 LCR 电桥的 Ls-Rs 档测试，选用 Ls-Q 档测试电感，万用表或者 LCR 电桥电阻档测试电阻。
