一、什么是工作流

以请假为例，现在大多数公司的请假流程是这样的

员工打电话（或网聊）向上级提出请假申请——上级口头同意——上级将请假记录下来——月底将请假记录上交公司——公司将请假录入电脑

采用工作流技术的公司的请假流程是这样的

员工使用账户登录系统——点击请假——上级登录系统点击允许

就这样，一个请假流程就结束了

有人会问，那上级不用向公司提交请假记录？公司不用将记录录入电脑？答案是，用的。但是这一切的工作都会在上级点击允许后自动运行！

这就是工作流技术。

Georgakopoulos给出的工作流定义是：工作流是将一组任务组织起来以完成某个经营过程：定义了任务的触发顺序和触发条件，每个任务可以由一个或多个软件系统完成，也可以由一个或一组人完成，还可以由一个或多个人与软件系统协作完

二、工作流技术的优点

从上面的例子，很容易看出

工作流系统，实现了工作流程的自动化，提高了企业运营效率、改善企业资源利用、提高企业运作的灵活性和适应性、提高量化考核业务处理的效率、减少浪费（时间就是金钱）。

而手工处理工作流程，一方面无法对整个流程状况进行有效跟踪、了解，另一方面难免会出现人为的失误和时间上的延时导致效率低下，特别是无法进行量化统计，不利于查询、报表及绩效评估。

三、 Java开发者会为什么要学Activiti 工作流

在Java领域，JBPM和Activiti 是两个主流的工作流系统，而Activiti 的出现无疑将会取代JBPM（Activiti 的开发者就是从Jbpm开发者出来的）。

四、 Activiti 工作流学习要点

1. 1个插件

在Eclipse中安装Activiti 插件，让你可以在Eclipse中绘制Activiti 工作流图

2. 1个引擎

ProcessEngine对象，Activiti 工作流引擎。这是Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。

所有的操作都是从获取引擎开始的，所以一般会把引擎作为全局变量

ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();

3. 1个配置文件

activiti.cfg.xml。Activiti核心配置文件，配置流程引擎创建工具的基本参数和数据库连接池参数

4. 5种数据库表

Activiti的后台是有数据库的支持，所有的表都以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

ACT_RE_*: 'RE'表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。

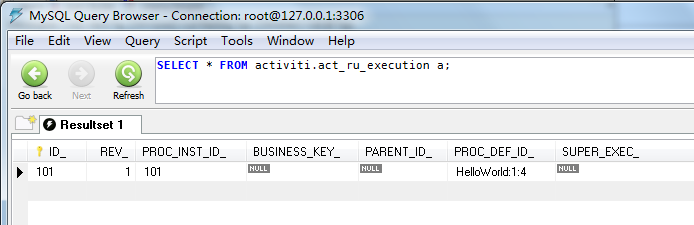

ACT_RU_*: 'RU'表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

ACT_ID_*: 'ID'表示identity。这些表包含身份信息，比如用户，组等等。

ACT_HI_*: 'HI'表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。

ACT_GE_*: 通用数据，用于不同场景下，如存放资源文件。

5. 23张表

不同的表存放不同方面的数据，有流程定义表、任务结点表、流程变量表、任务历史表等等。

6. 5项Service

不同的Service类对应不同的功能。

比如TaskService，是activiti的任务服务类。可以从这个类中获取任务的信息。

而HistoryService，则是activiti的查询历史信息的类。在一个流程执行完成后，这个对象为我们提供查询历史信息。
RepositoryService 管理流程定义
RuntimeService 执行管理，包括启动、推进、删除流程实例等操作
TaskService 任务管理
HistoryService 历史管理(执行完的数据的管理)
IdentityService 组织机构管理
FormService 一个可选服务，任务表单管理
ManagerService

7. 7项基本操作

设计流程图（各种组件，如连线、用户任务、网关）

流程定义增删改查

流程变量增删改查

启动流程定义

任务增删改查

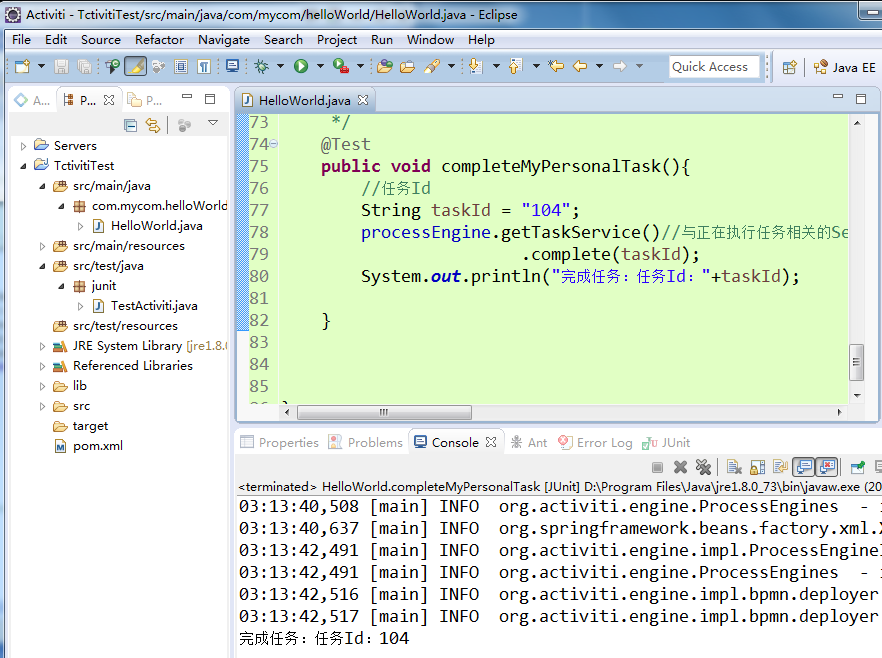

完成任务

历史信息查询

五、安装activiti流程设计器插件

第一步：获得下载activiti-eclipse插件的安装包

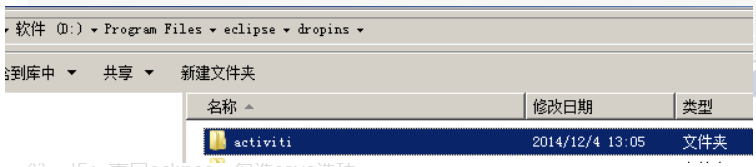

第二步：解压安装包，复制解压文件里面的activiti到eclipse中的dropins目录中

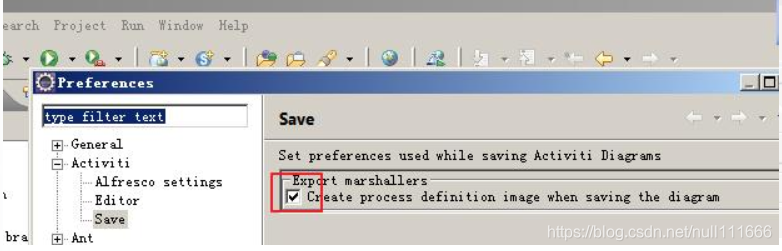

第三步：重启eclipse，勾选save选项

第四步：如果重启eclipse无法显示activiti图标，表明所使用的eclipse版本不支持该插件，可以选择换myeclipse或其他版本的eclipse

六、初始化activiti框架数据表

5.1 下载activiti框架

Activiti框架下载地址：http://activiti.org/

5.2创建一个数据库

5.3使用activiti框架的自动建表功能

activiti框架提供了和hibernate类似的自动建表功能

搭建开发环境：

第一步：创建一个java项目activiti1110

第二步：导入jar包（从下载下来的activiti-5.13工作流引擎下面的DEMO导入jar包），还需要导入mysql驱动包

（jar包下载：http://files.cnblogs.com/files/summertime-wu/activiti-lib1.zip）

在 pom.xml 中添加 Activiti 依赖
<activiti.version>5.21.0</activiti.version>

 <dependency>
     <groupId>org.activiti</groupId>
     <artifactId>activiti-engine</artifactId>
     <version>${activiti.version}</version>
 </dependency>

 <dependency>
     <groupId>org.activiti</groupId>
     <artifactId>activiti-spring</artifactId>
     <version>${activiti.version}</version>
 </dependency>

 <dependency>
     <groupId>org.activiti</groupId>
     <artifactId>activiti-rest</artifactId>
     <version>${activiti.version}</version>
 </dependency>

1、不使用配置文件（不建议）

测试代码：

package net.csdn.activiti;

import org.activiti.engine.ProcessEngine;
importorg.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class HelloWorld {
   /**
    * 使用activiti框架提供的自动建表(没有配置文件)
    */

   @Test
   public void test1(){
      //创建一个流程引擎配置对象
      ProcessEngineConfiguration configuration =ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
      //配置数据源
      configuration.setJdbcDriver("com.mysql.jdbc.Driver");
        configuration.setJdbcUrl("jdbc:mysql://localhost:3306/activiti_1110?useUnicode=true&characterEncoding=UTF-8");
      configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("root");
        //设置自动建表
        configuration.setDatabaseSchemaUpdate("true");
        //创建一个流程引擎对象，在创建流程引擎对象过程中会自动创建表
        ProcessEngine processEngine =configuration.buildProcessEngine();
   }
}

2、使用配置文件

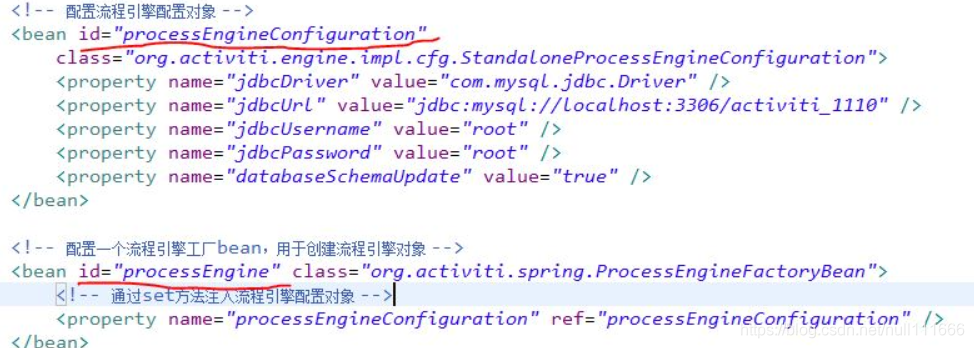

配置文件activiti-context.xml如下：

<beans xmlns="http://www.springframework.org/schema/beans"
   xmlns:context="http://www.springframework.org/schema/context"
   xmlns:tx="http://www.springframework.org/schema/tx"
   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
   xsi:schemaLocation="http://www.springframework.org/schema/beans
   http://www.springframework.org/schema/beans/spring-beans.xsd
   http://www.springframework.org/schema/context
   http://www.springframework.org/schema/context/spring-context-2.5.xsd
    http://www.springframework.org/schema/tx
    http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

   <!-- 配置流程引擎配置对象 -->
   <bean id="processEngineConfiguration"
      class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
      <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
      <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti_1110"/>
      <property name="jdbcUsername" value="root" />
      <property name="jdbcPassword" value="root" />
      <property name="databaseSchemaUpdate" value="true" />
   </bean>
</beans>

测试代码：

 /**
    * 使用框架提供的自动建表（提供配置文件）---配置文件activiti-context.xml可以从框架提供的例子程序中获取
    */
   @Test
   public void test2() {
      String resource = "activiti-context.xml";// 配置文件名称
      String beanName = "processEngineConfiguration";// 配置id值
      ProcessEngineConfiguration conf =ProcessEngineConfiguration
            .createProcessEngineConfigurationFromResource(resource,
                   beanName);
      ProcessEngine processEngine =conf.buildProcessEngine();
   }

3、使用配置文件（使用默认配置）

要求配置文件名称必须为activiti-context.xml或者activiti.cfg.xml因为,因为默认的配置ProcessEngines.getDefaultProcessEngine();会初始化这两个文件的其中一个，默认的配置信息如下：

测试代码：

/**
    * 使用框架提供的自动建表（使用配置文件）
    */
   @Test
   public void test3() {
      ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();
   }

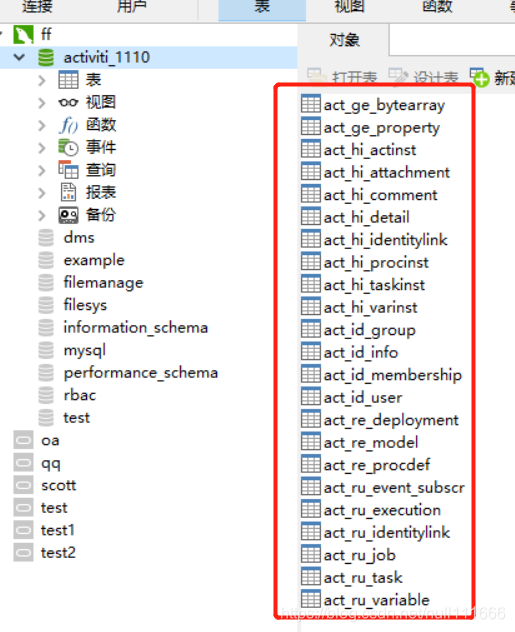

运行测试代码之后会发现数据库中已经自动的生成23张表

七、创建Activiti项目

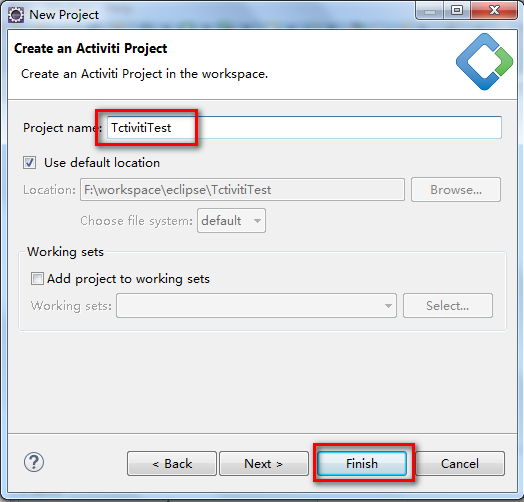

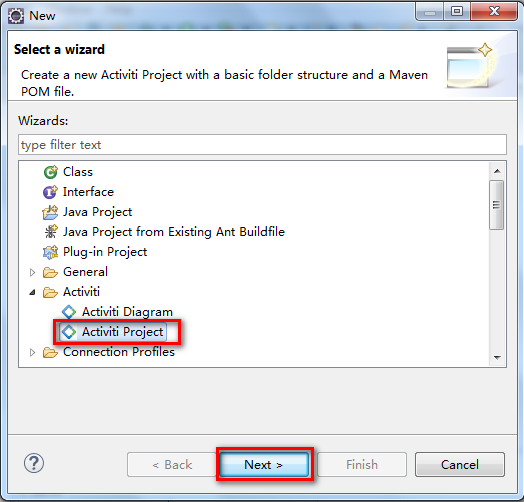

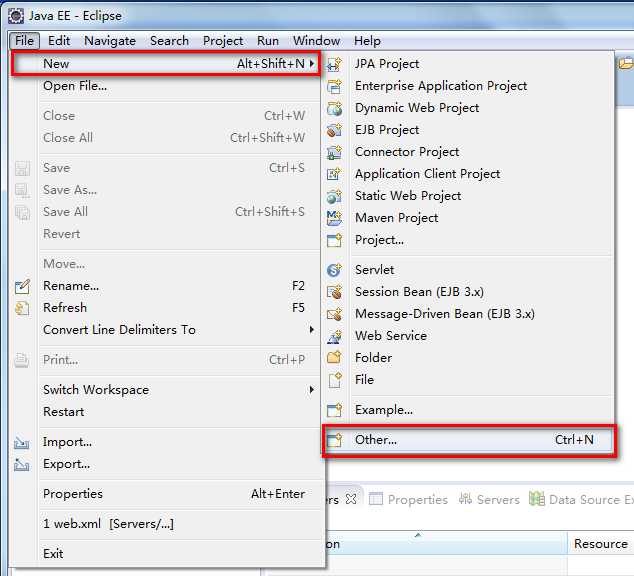

1.创建项目

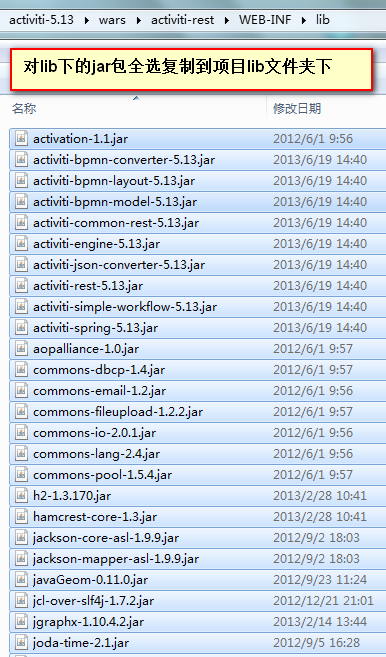

2.导入Activiti的jar包

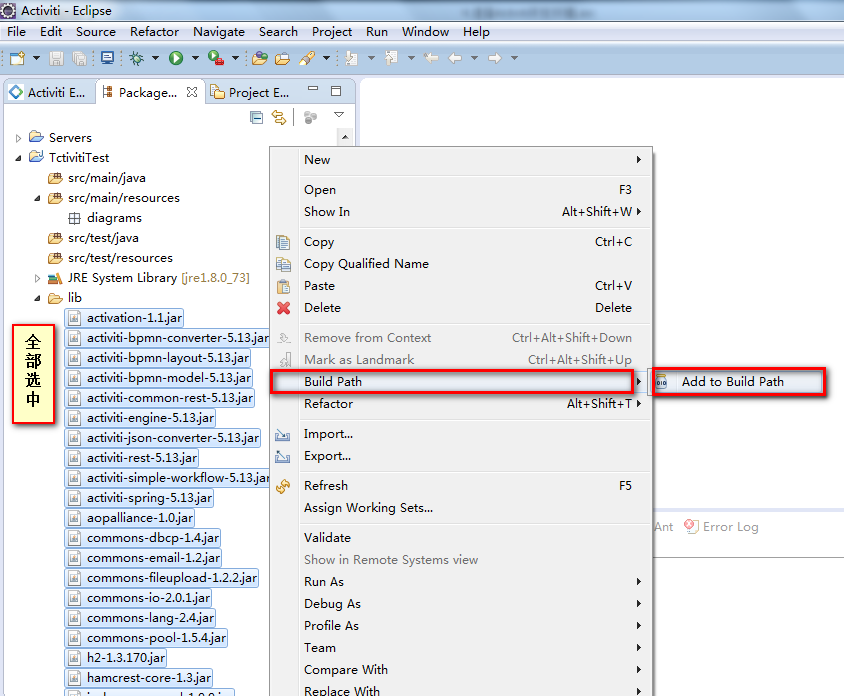

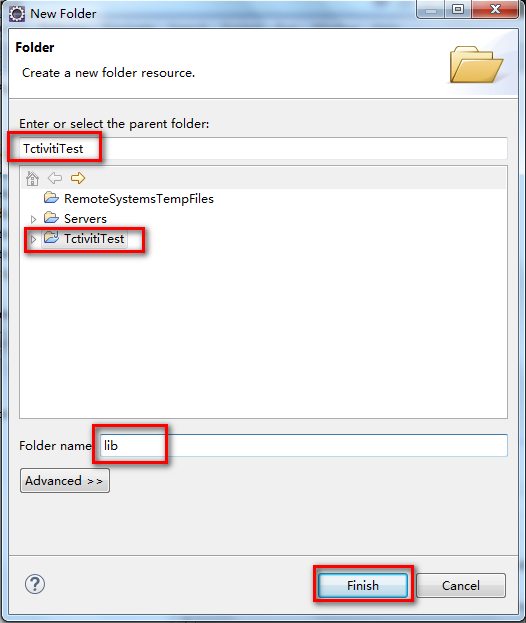

项目上右击创建lib文件夹

将jar包复制进lib文件夹

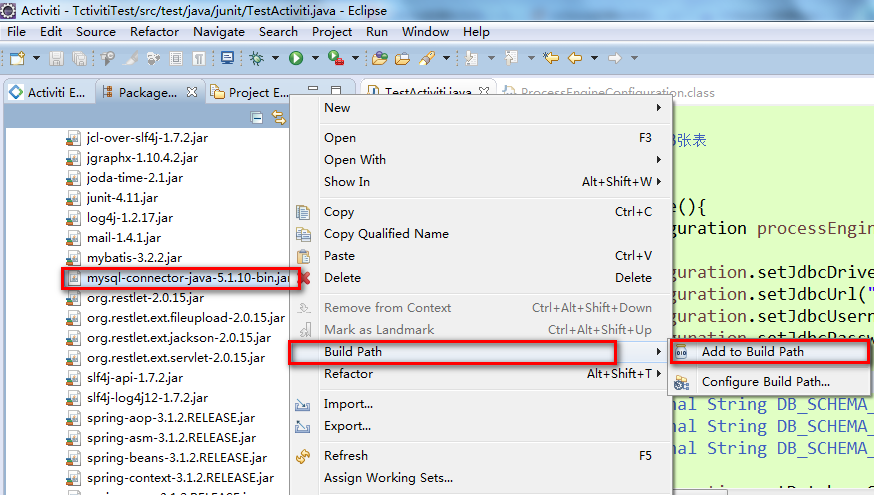

3.导入数据库连接jar包

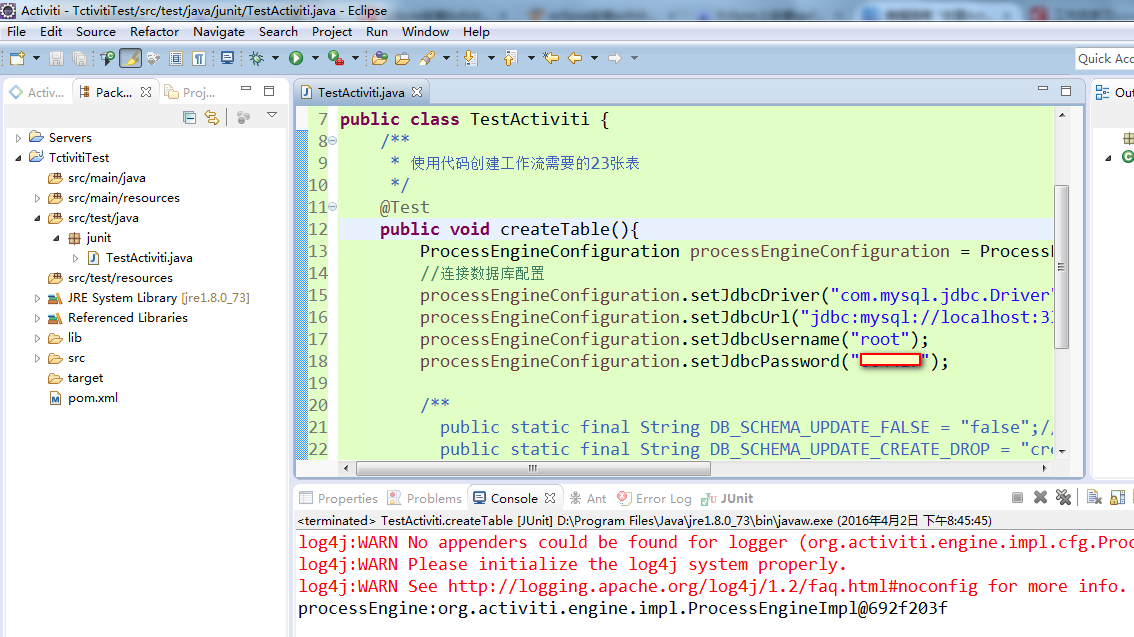

4.使用代码创建Activiti用来存放流程数据的23张表

package junit;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class TestActiviti {
    /**
     * 使用代码创建工作流需要的23张表
     */
    @Test
    public void createTable(){
        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        //连接数据库配置
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration.setJdbcUrl("jdbc:mysql://localhost:3306/activiti?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("******");

        /**
          public static final String DB_SCHEMA_UPDATE_FALSE = "false";//不能自动创建表，需要表存在
          public static final String DB_SCHEMA_UPDATE_CREATE_DROP = "create-drop";//先删除表再创建表
          public static final String DB_SCHEMA_UPDATE_TRUE = "true";//如果表不存在，自动创建表
          */
        processEngineConfiguration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        //工作流的核心对象，ProcessEngine对象
        ProcessEngine processEngine = processEngineConfiguration.buildProcessEngine();
        System.out.println("processEngine:"+ processEngine);
    }
}

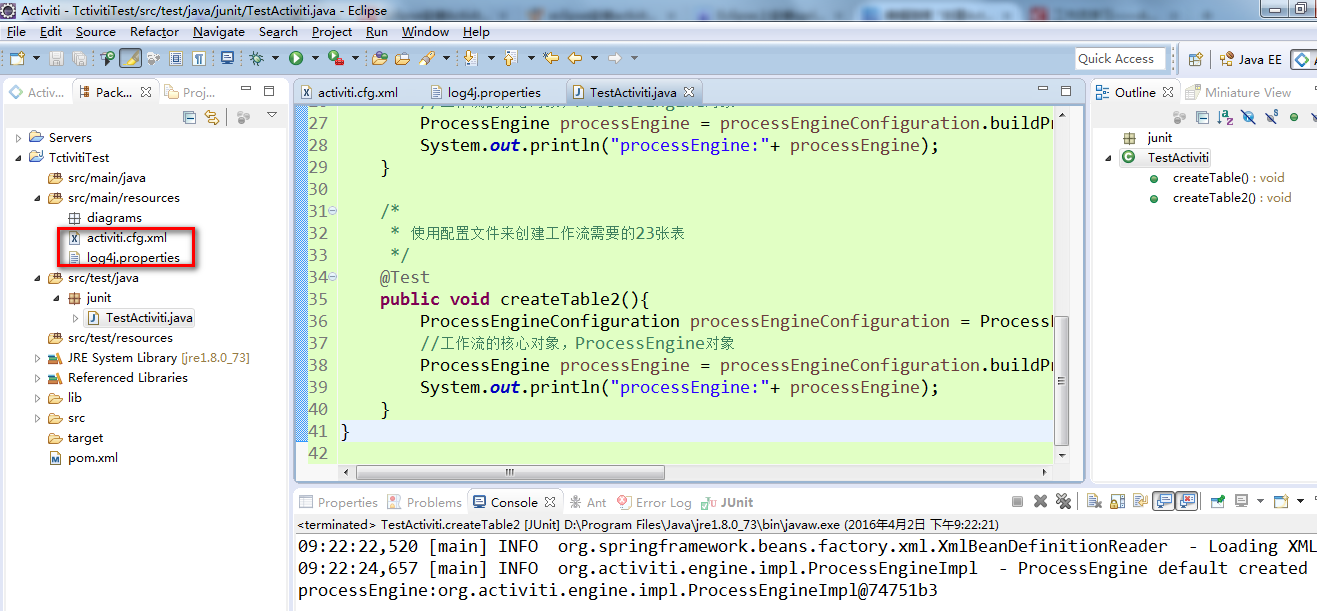

5.优化使用配置文件来创建工作流需要的23张表

activiti.cfg.xml

<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-2.5.xsd
http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">

    <!--
    ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        //连接数据库配置
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration.setJdbcUrl("jdbc:mysql://localhost:3306/activiti?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("******");

        /**
          public static final String DB_SCHEMA_UPDATE_FALSE = "false";//不能自动创建表，需要表存在
          public static final String DB_SCHEMA_UPDATE_CREATE_DROP = "create-drop";//先删除表再创建表
          public static final String DB_SCHEMA_UPDATE_TRUE = "true";//如果表不存在，自动创建表
          */
        processEngineConfiguration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
     -->

    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"></property>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti?useUnicode=true&amp;characterEncoding=utf8"></property>
        <property name="jdbcUsername" value="root"></property>
        <property name="jdbcPassword" value="******"></property>
        <!-- 没有表创建表 -->
        <property name="databaseSchemaUpdate" value="true"></property>
    </bean>

</beans>

log4j.properties

log4j.rootLogger=INFO, CA

# ConsoleAppender
log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

TestActiviti.java

package junit;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class TestActiviti {
    /**
     * 使用代码创建工作流需要的23张表
     */
    @Test
    public void createTable(){
        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        //连接数据库配置
        processEngineConfiguration.setJdbcDriver("com.mysql.jdbc.Driver");
        processEngineConfiguration.setJdbcUrl("jdbc:mysql://localhost:3306/activiti?useUnicode=true&characterEncoding=utf8");
        processEngineConfiguration.setJdbcUsername("root");
        processEngineConfiguration.setJdbcPassword("******");

        /**
          public static final String DB_SCHEMA_UPDATE_FALSE = "false";//不能自动创建表，需要表存在
          public static final String DB_SCHEMA_UPDATE_CREATE_DROP = "create-drop";//先删除表再创建表
          public static final String DB_SCHEMA_UPDATE_TRUE = "true";//如果表不存在，自动创建表
          */
        processEngineConfiguration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        //工作流的核心对象，ProcessEngine对象
        ProcessEngine processEngine = processEngineConfiguration.buildProcessEngine();
        System.out.println("processEngine:"+ processEngine);
    }

    /*
     * 使用配置文件来创建工作流需要的23张表
     */
    @Test
    public void createTable2(){
//        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
//        //工作流的核心对象，ProcessEngine对象
//        ProcessEngine processEngine = processEngineConfiguration.buildProcessEngine();

        ProcessEngine processEngine = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml").buildProcessEngine();
        System.out.println("processEngine:"+ processEngine);
    }
}

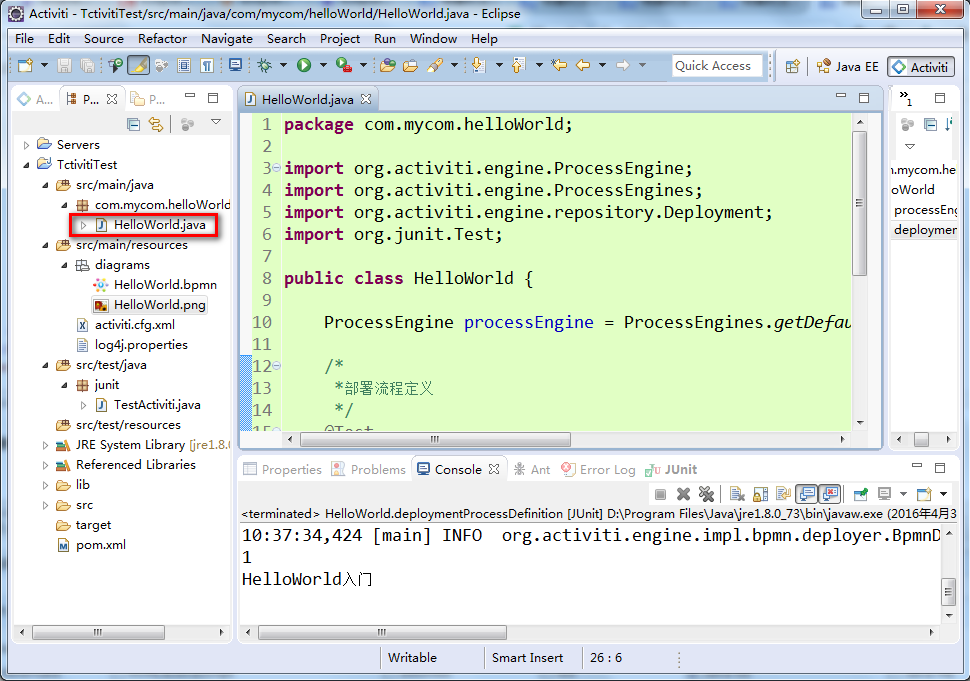

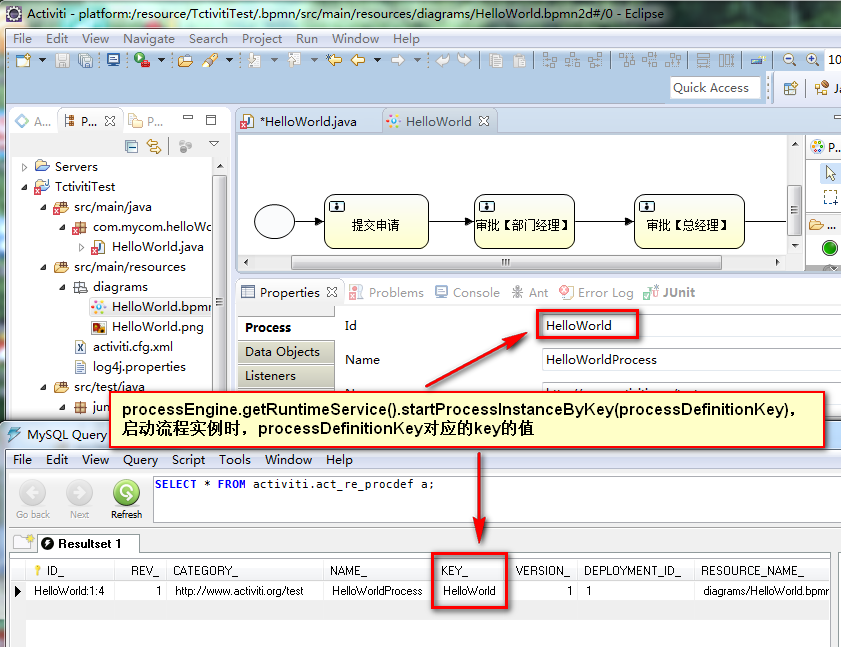

6.创建流程图

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="HelloWorld" name="HelloWorldProcess" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <endEvent id="endevent1" name="End"></endEvent>
    <userTask id="usertask1" name="提交申请" activiti:assignee="张三"></userTask>
    <userTask id="usertask2" name="审批【部门经理】" activiti:assignee="李四"></userTask>
    <userTask id="usertask3" name="审批【总经理】" activiti:assignee="王五"></userTask>
    <sequenceFlow id="flow2" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <sequenceFlow id="flow3" sourceRef="usertask1" targetRef="usertask2"></sequenceFlow>
    <sequenceFlow id="flow4" sourceRef="usertask2" targetRef="usertask3"></sequenceFlow>
    <sequenceFlow id="flow5" sourceRef="usertask3" targetRef="endevent1"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_HelloWorld">
    <bpmndi:BPMNPlane bpmnElement="HelloWorld" id="BPMNPlane_HelloWorld">
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="41.0" x="20.0" y="240.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="570.0" y="240.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">
        <omgdc:Bounds height="55.0" width="105.0" x="90.0" y="230.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask2" id="BPMNShape_usertask2">
        <omgdc:Bounds height="55.0" width="101.0" x="240.0" y="230.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask3" id="BPMNShape_usertask3">
        <omgdc:Bounds height="55.0" width="111.0" x="400.0" y="230.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">
        <omgdi:waypoint x="61.0" y="257.0"></omgdi:waypoint>
        <omgdi:waypoint x="90.0" y="257.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow3" id="BPMNEdge_flow3">
        <omgdi:waypoint x="195.0" y="257.0"></omgdi:waypoint>
        <omgdi:waypoint x="240.0" y="257.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow4" id="BPMNEdge_flow4">
        <omgdi:waypoint x="341.0" y="257.0"></omgdi:waypoint>
        <omgdi:waypoint x="400.0" y="257.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow5" id="BPMNEdge_flow5">
        <omgdi:waypoint x="511.0" y="257.0"></omgdi:waypoint>
        <omgdi:waypoint x="570.0" y="257.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

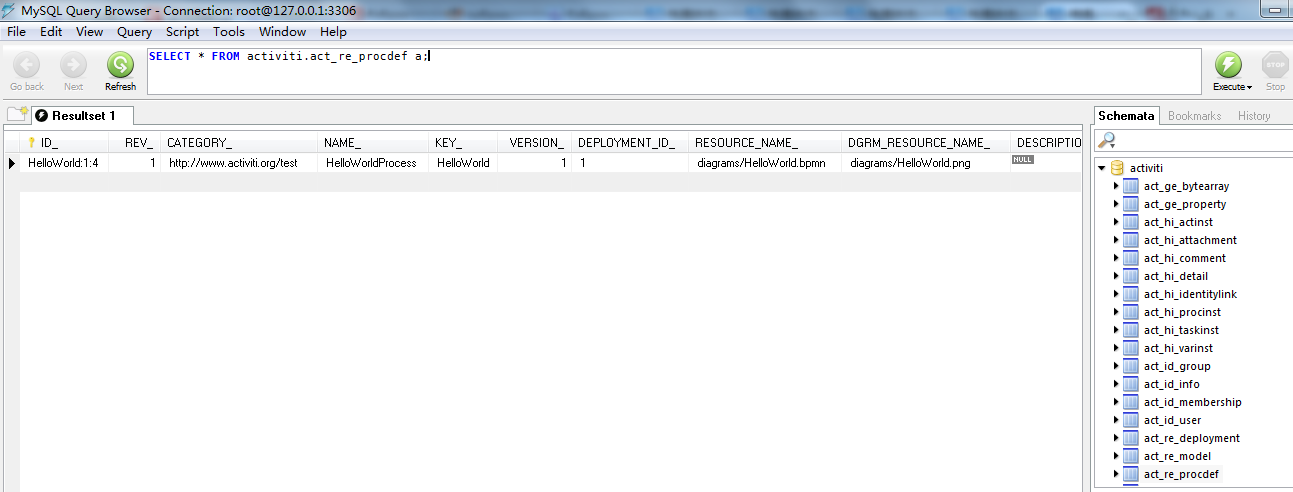

7.部署流程定义

HelloWorld.java

package com.mycom.helloWorld;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.junit.Test;

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /*
     *部署流程定义
     */
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
                        .createDeployment()//创建一个部署对象
                        .name("HelloWorld入门")//添加部署名称
                        .addClasspathResource("diagrams/HelloWorld.bpmn")//从classpath的资源中加载，一次只能加载一个文件
                        .addClasspathResource("diagrams/HelloWorld.png")
                        .deploy();//完成部署
        System.out.println(deployment.getId());
        System.out.println(deployment.getName());

    }
}

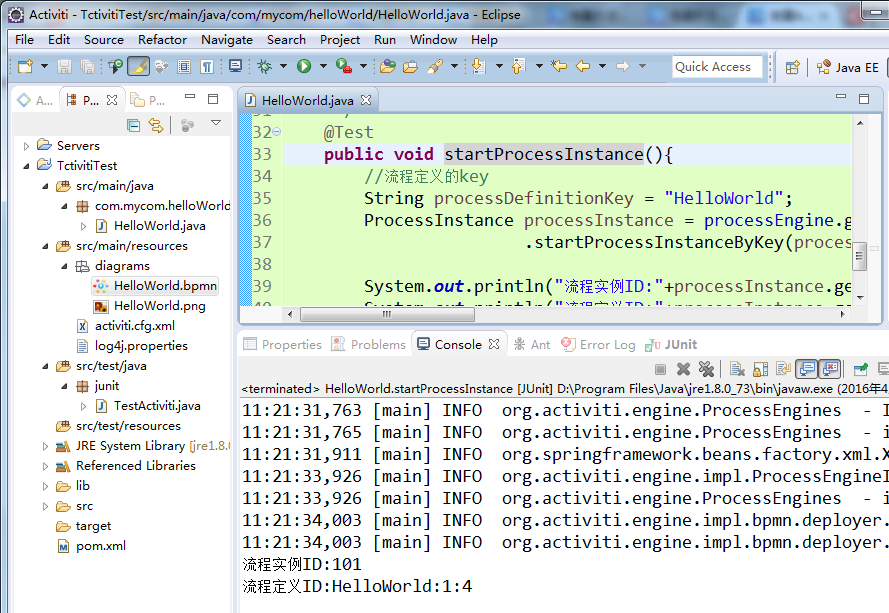

8.启动流程实例

package com.mycom.helloWorld;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.junit.Test;

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /*
     *部署流程定义
     */
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
                        .createDeployment()//创建一个部署对象
                        .name("HelloWorld入门")//添加部署名称
                        .addClasspathResource("diagrams/HelloWorld.bpmn")//从classpath的资源中加载，一次只能加载一个文件
                        .addClasspathResource("diagrams/HelloWorld.png")
                        .deploy();//完成部署
        System.out.println("部署ID："+deployment.getId());
        System.out.println("部署名称:"+deployment.getName());

    }

    /*
     * 启动流程实例
     */
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey = "HelloWorld";
        ProcessInstance processInstance = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例，key对应HelloWorld.bpmn文件中的ID的属性值,使用key值启动，默认是按照最新版本的流程定义启动

        System.out.println("流程实例ID:"+processInstance.getId());//流程实例ID
        System.out.println("流程定义ID:"+processInstance.getProcessDefinitionId());//流程定义ID

    }
}

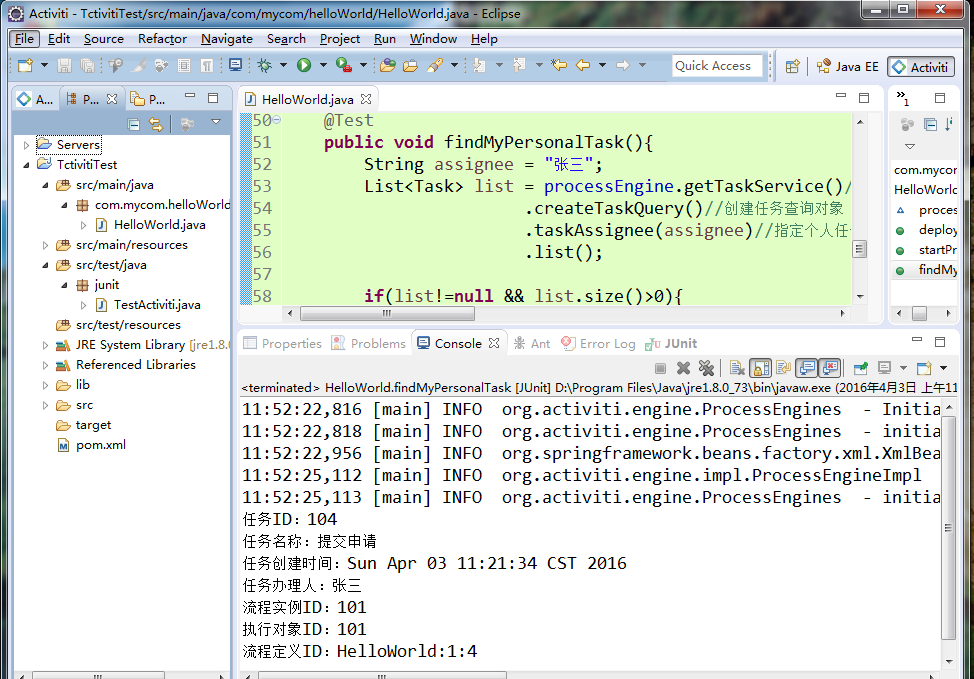

9. 查询当前人的个人任务

package com.mycom.helloWorld;

import java.util.List;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /*
     *部署流程定义
     */
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
                        .createDeployment()//创建一个部署对象
                        .name("HelloWorld入门")//添加部署名称
                        .addClasspathResource("diagrams/HelloWorld.bpmn")//从classpath的资源中加载，一次只能加载一个文件
                        .addClasspathResource("diagrams/HelloWorld.png")
                        .deploy();//完成部署
        System.out.println("部署ID："+deployment.getId());
        System.out.println("部署名称:"+deployment.getName());

    }

    /*
     * 启动流程实例
     */
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey = "HelloWorld";
        ProcessInstance processInstance = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例，key对应HelloWorld.bpmn文件中的ID的属性值,使用key值启动，默认是按照最新版本的流程定义启动

        System.out.println("流程实例ID:"+processInstance.getId());//流程实例ID
        System.out.println("流程定义ID:"+processInstance.getProcessDefinitionId());//流程定义ID

    }

    /*
     * 查询当前人的个人任务
     */
    @Test
    public void findMyPersonalTask(){
        String assignee = "张三";
        List<Task> list = processEngine.getTaskService()//与正在执行任务相关的Service
                        .createTaskQuery()//创建任务查询对象
                        .taskAssignee(assignee)//指定个人任务查询，指定办理人
                        .list();

        if(list!=null && list.size()>0){
            for(Task task:list){
                System.out.println("任务ID："+task.getId());
                System.out.println("任务名称："+task.getName());
                System.out.println("任务创建时间："+task.getCreateTime());
                System.out.println("任务办理人："+task.getAssignee());
                System.out.println("流程实例ID："+task.getProcessInstanceId());
                System.out.println("执行对象ID："+task.getExecutionId());
                System.out.println("流程定义ID："+task.getProcessDefinitionId());
            }
        }
    }
}

10.完成我的任务

package com.mycom.helloWorld;

import java.util.List;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /*
     *部署流程定义
     */
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
                        .createDeployment()//创建一个部署对象
                        .name("HelloWorld入门")//添加部署名称
                        .addClasspathResource("diagrams/HelloWorld.bpmn")//从classpath的资源中加载，一次只能加载一个文件
                        .addClasspathResource("diagrams/HelloWorld.png")
                        .deploy();//完成部署
        System.out.println("部署ID："+deployment.getId());
        System.out.println("部署名称:"+deployment.getName());

    }

    /*
     * 启动流程实例
     */
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey = "HelloWorld";
        ProcessInstance processInstance = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例，key对应HelloWorld.bpmn文件中的ID的属性值,使用key值启动，默认是按照最新版本的流程定义启动

        System.out.println("流程实例ID:"+processInstance.getId());//流程实例ID
        System.out.println("流程定义ID:"+processInstance.getProcessDefinitionId());//流程定义ID

    }

    /*
     * 查询当前人的个人任务
     */
    @Test
    public void findMyPersonalTask(){
        String assignee = "张三";
        List<Task> list = processEngine.getTaskService()//与正在执行任务相关的Service
                        .createTaskQuery()//创建任务查询对象
                        .taskAssignee(assignee)//指定个人任务查询，指定办理人
                        .list();

        if(list!=null && list.size()>0){
            for(Task task:list){
                System.out.println("任务ID："+task.getId());
                System.out.println("任务名称："+task.getName());
                System.out.println("任务创建时间："+task.getCreateTime());
                System.out.println("任务办理人："+task.getAssignee());
                System.out.println("流程实例ID："+task.getProcessInstanceId());
                System.out.println("执行对象ID："+task.getExecutionId());
                System.out.println("流程定义ID："+task.getProcessDefinitionId());
            }
        }
    }

    /*

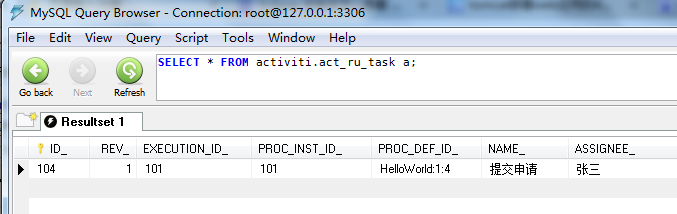

     * 完成我的任务
     */
    @Test
    public void completeMyPersonalTask(){
        //任务Id
        String taskId = "104";
        processEngine.getTaskService()//与正在执行任务相关的Service
                        .complete(taskId);
        System.out.println("完成任务：任务Id："+taskId);

    }
}

转自：http://www.it165.net/pro/html/201504/37443.html

转自： https://blog.youkuaiyun.com/xnf1991/article/details/52610277

还可参考：https://www.cnblogs.com/summertime-wu/p/7581147.html

https://www.cnblogs.com/mingforyou/p/5347789.html

https://www.jianshu.com/p/bdc9c9fa719d
