文章介绍了UML中表示类与类之间关系的概念，包括依赖、关联、聚合、组合以及实现和继承。依赖表示类B的改变影响类A；关联是对象间的认知关系；聚合和组合体现部分-整体的关系，组合更强调生命周期管理；实现是类实现接口的契约，继承则允许类B扩展类A的功能。组合被视作替代继承的一种方式，代表“有”的关系，而继承表达“是”的关系。

参考资料：

UML概述 w3cschool
PlantUML 简介

官方文档：

类图
时序图
颜色
HTML Color Names

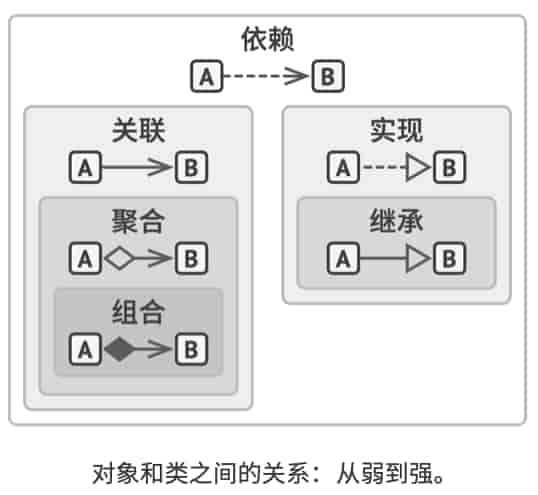

对象之间的关系

依赖：对类 B 进行修改会影响到类 A 。
（教授 --> 课程）
关联：对象 A 知道对象 B。类 A 依赖于类 B。
（教授 —> 学生）
聚合：对象 A 知道对象 B 且由 B 构成。类 A 依赖于类 B。
（大学 ◇—> 教授）
组合：对象 A 知道对象 B、由 B 构成而且管理着 B 的生命周期。类 A 依赖于类 B。
（大学 ◆—> 学院）
实现：类 A 定义的方法由接口 B 声明。对象 A 可被视为对象 B。类 A 依赖于类 B。
（审核通过/特批通过/审核拒绝 --▷ 审核）
继承：类 A 继承类 B 的接口和实现，但是可以对其进行扩展。对象 A 可被视为对象 B。类 A 依赖于类 B。
（现货商品入参校验/预售商品入参校验 —▷ 商品入参校验）

组合是代替继承的一种方法。继承代表类之间的“是”关系（汽车是交通工具），而组合则代表“有”关系（汽车有一个引擎）。
