集线器和交换机的区别

集线器HUB

• 使用集线器的以太网在逻辑上仍是一个总线网，各站共享总线资源，使用的是CSMA/CD协议
• 只能采用半双工模式
• 集线器只工作在物理层
• 接口只简单转发比特，不检验碰撞（由各站的网卡监测）
• 一般都有少量的容错能力和网络管理的能力

以太网交换机

• 一般多个接口，一般是全双工方式，即发送帧和接收帧可同时进行
• 并行性，能够连接多对接口，使多对主机能同时通信，无碰撞（不使用CSMA/CD）
• 一般具有多种速率接口
• 工作在数据链路层，也包括物理层，它收到帧后，在帧交换表中查找帧的目的MAC地址所对应的接口号
• 即插即用，内部有帧交换表，通过自学习算法自动建立起来
• 帧的两种转发方式：存储转发，直通交换（交换时延非常小，但是不检查帧是否有差错）

详细对比集线器和交换机

		集线器			交换机
一主机给一主机发送单播帧		每个主机都会收到单播帧，一对多			通过帧交换表，去找对应的主机，一对一
发送广播帧		每个主机都会收到，一对多			一对多
多台主机发送单播帧		产生碰撞，碰撞信号传给所有的主机			将帧缓存起来，然后逐个将帧转发给目的主机，不会产生碰撞
扩展成以太网	发送单播帧	每个主机都要收到，逻辑上还是共享总线，且形成一个更大的碰撞域。 扩大碰撞域			只有对应的主机才能收到，不会产生碰撞。 隔离碰撞域
	发送广播帧	扩展后的以太网中的各主机都属于同一个广播域			扩展后的以太网中的各主机都属于同一个广播域

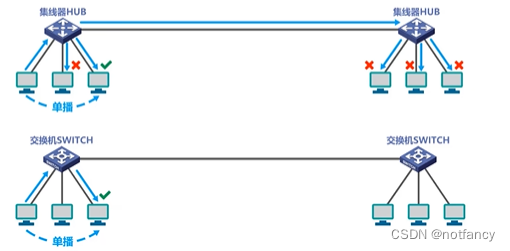

发送单播帧时，集线器和交换机的处理区别

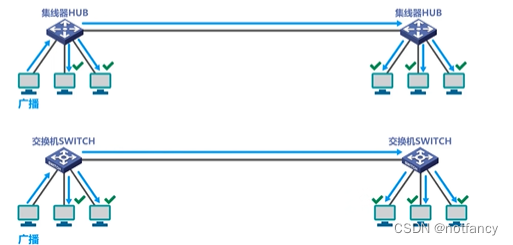

 发送广播帧，集线器和交换机处理，效果上是一样的
