喷涂黑科技！Ethernet IP转ModbusTCP网关让机器人喷涂“指哪打哪”

某汽车制造企业新建智能喷涂生产线，需将原有基于ModbusTCP协议的喷涂设备（如DürrEco机器人）接入现有的Ethernet IP控制系统（RockwellAutomationCompactLogix5000PLC）

RSLogix5000软件规划Ethernet IP端步骤

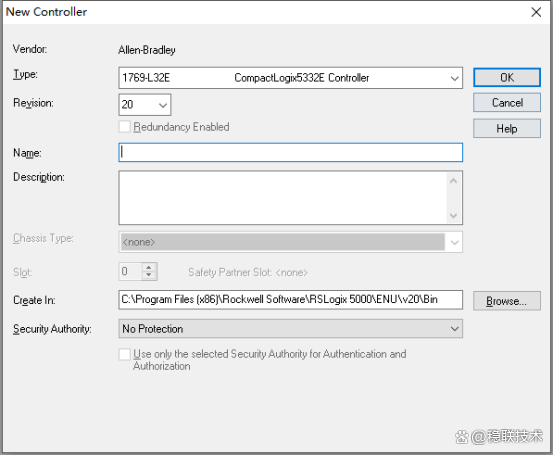

项目创建与通信驱动规划-启动项目-运行RSLogix5000，选择"File>New"创建新项目，指定控制器类型（如CompactLogix5000）。

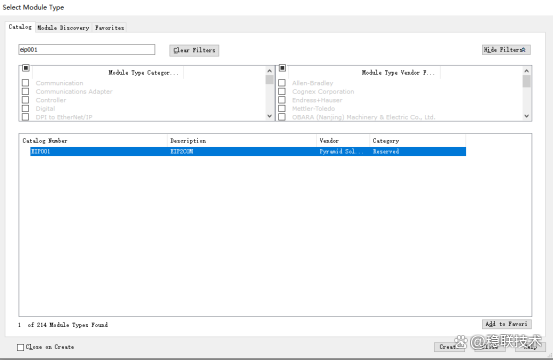

置入稳联技术Ethernet IP转ModbusTCP网关通信模块WL-ABC2004在"I/OConfiguration"视图中，右键点击控制器并选择"NewModule"，置入Ethernet IP通信模块（EIP001）。

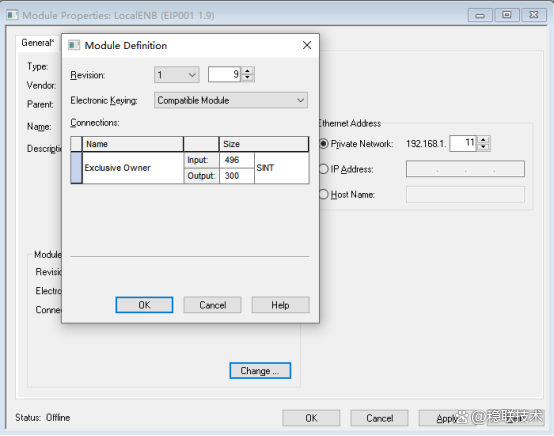

规划稳联技术Ethernet IP转ModbusTCP网关wl-abc2004模块参数-设置模块IP地址（如192.168.1.11）,编写input、output数量

创建数据映射标签

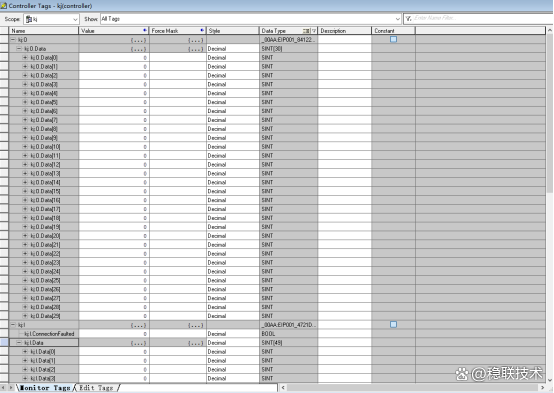

定义输入/输出标签-在"ControllerTags"中创建与Modbus寄存器对应的标签。建立地址映射表

设计标签与Modbus地址的映射关系。

GatewayModbusManager规划软件设置步骤-稳联技术Ethernet IP转ModbusTCP网关基础参数规划。设备连接-通过串口或以太网连接网关，启动GatewayModbusManager，选择"EIP-MTC"。

Ethernet IP端规划

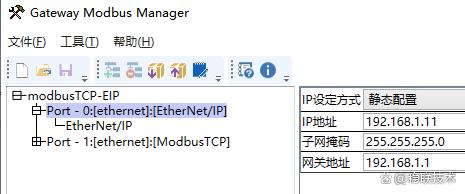

角色定义-在"Port-0:[ethernet]:[EtherNet/lP]"中设定IP地址网关地址子网掩码。

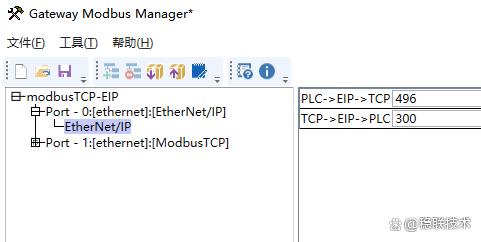

I/O映射规划-定义输入数据区（对应ModbusTCP的输出）-数据长度：如496字节-映射关系：将Ethernet IP输入区与Modbus保持寄存器关联-定义输出数据区（对应ModbusTCP的输入）-数据长度：如300字节-映射关系：将Ethernet IP输出区与Modbus输入寄存器关联

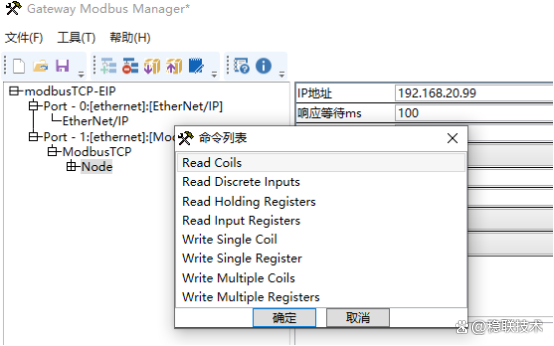

ModbusTCP端规划-客户端参数：设置ModbusTCP客户端端口（默认502）。功能码支持-启用常用功能码：03（读保持寄存器）、04（读输入寄存器）、06（写单个寄存器）、16（写多个寄存器）

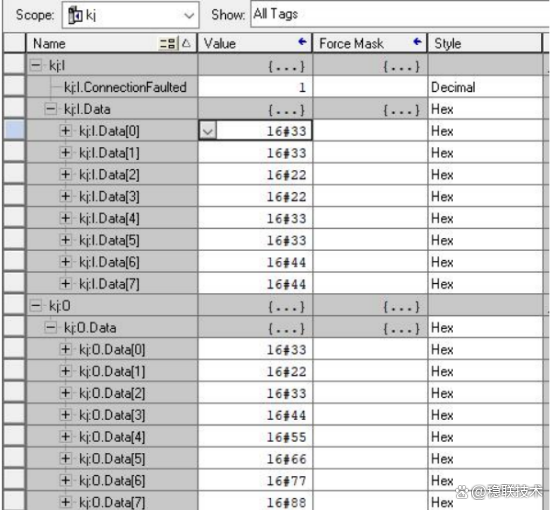

系统集成与验证步骤-通信测试：网络连通性验证

使用ping命令确认RSLogix5000、稳联技术Ethernet IP转ModbusTCP网关、Modbus设备之间网络可达。

实时性测试

-监控系统响应时间，确保从RSLogix5000写入到Modbus设备接收的延迟<20ms-验证在高负载条件下（如80%网络利用率）的通信稳定性

该方案已在汽车制造、食品加工等行业的自动化生产线中成功应用，实现了Rockwell自动化系统与Modbus设备的高效集成，为工业通信协议转换提供了标准化实施路径。
