Vpss 模块功能分析

最新推荐文章于 2025-03-13 23:30:00 发布
原创 最新推荐文章于 2025-03-13 23:30:00 发布 · 4.5k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#arm #音视频 #其他

VPSS（Video Process Sub-System）模块提供图像预处理功能，包括去噪、去隔行等，并支持通道间的缩放、锐化等操作，输出不同分辨率的图像。主要分为Auto和User模式，其中Auto模式适用于一般场景，而User模式用于多输出源绑定。在内存管理上，关闭某些功能如3DNR和Die可以节省MMZ内存，但可能牺牲功能。VPSS的主要接口包括设置尺寸筛选和预缩放属性，用于处理性能和内存优化。

VPSS（Video Process Sub-System）支持对一幅输入图像进行统一预处理，如去噪、去隔行等，然后再对各通道分别进行缩放、锐化等处理，最后输出多种不同分辨率的图像。

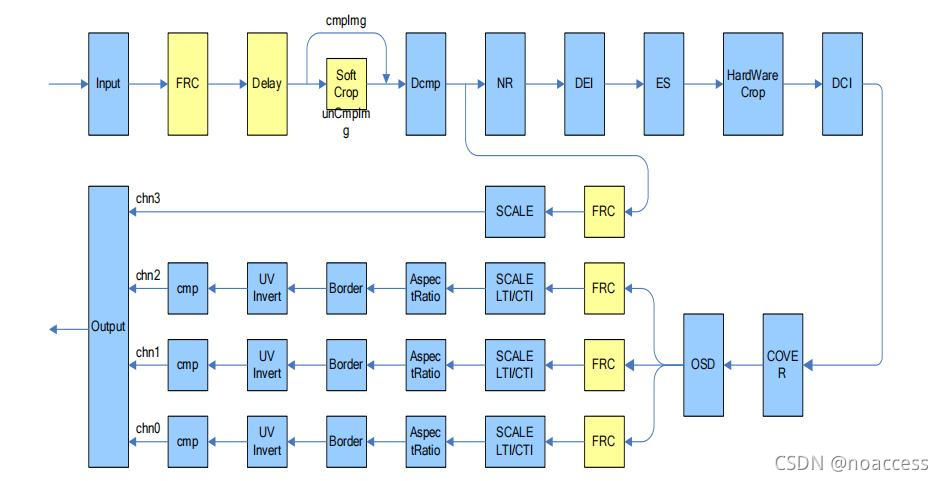

我们按照这个流程来看下vpss具体有哪些处理模块

以通道0为例子

->输入->Grp帧率控制->延迟(??)->软Crop->解压缩->降噪->去隔场->边界平滑->硬Crop->动态对比调节->视频遮挡->OSD功能->chn帧率控制->缩放(同时图像锐化)->比率控制(usr mode)->边界框设置->uv反序->压缩(压缩带宽)->输出

Vpss模块里需要注意两种模式的区分
