Java的第十九章：Java绘图

Java绘图类

Graphics 类

        Graphics 类是所有图形上下文的抽象基类，它允许应用程序在组件以及闭屏图像上进行绘制。 Graphics 类封装了 Java 支持的基本绘图操作所需的状态信息，主要包括颜色、字体、画笔、文本、图像等。

         Graphics 类提供了绘图常用的方法，利用这些方法可以实现直线、矩形、多边形、椭圆、弧形等形状和文本、图形的绘制操作。另外，在执行操作之前，还可以使用相应的方法设置绘图的颜色和字体等状态属性。

Graphics2D 类

        使用 Graphics 类可以完成简单的图像绘制任务，但是它所有实现的功能非常有限，如无法改变线条的粗线、不能对图片使用旋转和模糊等过滤效果。

        Graphics2D 类继承Graphics 类，实现了功能更加强大的绘图操作的集合。由于Graphics2D 类是Graphics 类的扩展，也是推荐使用的 Java 绘图类。

绘制图形

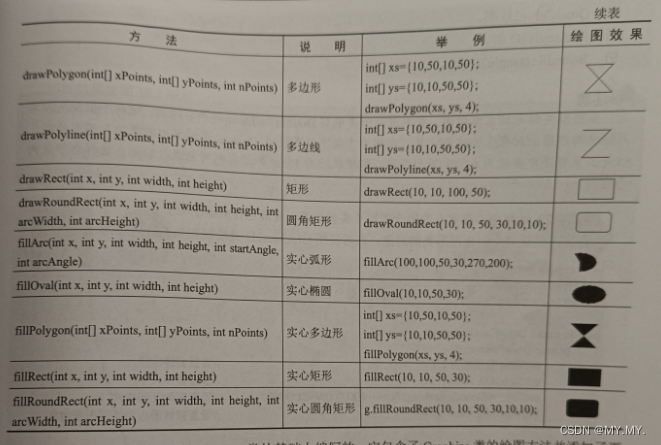

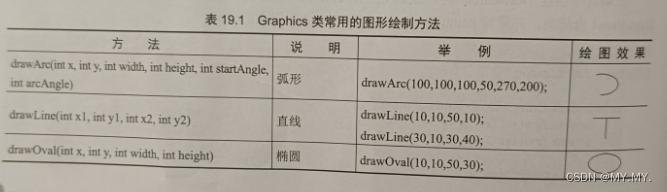

        Java可以分为使用 Graphics 类和 Graphics2D 类绘制图形，Graphics 类使用不同的方法实现不同图形的绘制。



例：绘制奥运五环图案

package nineteenth;

import java.awt.Graphics;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.WindowConstants;

public class DrawwCircle extends JFrame {
	private final int OVAL_WIDTH=80;//圆行的宽
	private final int OVAL_HEIGHT=80;//圆行的高

	public  DrawwCircle() {
		initialize();//调用初始化方法

	}

	private void initialize() {//初始化方法
		setSize(300,200);//设置窗体大小
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);//设置窗体关闭模式
		setContentPane(new DrawwPanel());//设置窗体面板为绘制面板对象
		setTitle("绘图实例1");//设置窗体标题
	}

	class DrawwPanel extends JPanel{//创建绘制面板
		public void paint(Graphics g) {//重写绘制方法
			g.drawOval(10,10,OVAL_WIDTH,OVAL_HEIGHT);//绘制第1个图形
			g.drawOval(80,10,OVAL_WIDTH,OVAL_HEIGHT);//绘制第2个图形
			g.drawOval(150,10,OVAL_WIDTH,OVAL_HEIGHT);//绘制第3个图形
			g.drawOval(50,70,OVAL_WIDTH,OVAL_HEIGHT);//绘制第4个图形
			g.drawOval(120,70,OVAL_WIDTH,OVAL_HEIGHT);//绘制第5个图形
		}
	}
	public static void main(String[] args) {
		new DrawwCircle().setVisible(true);
	}

}

运行结果：

         Graphics2D 类是在继承 Graphics 类的基础上编写的，它包含了 Graphics 类的绘图方法并添加了更强的功能，在创建绘图类时推荐使用该类。 Graphics2D 类可以分别使用不同的类来表示不同的形状。

        要回至指定形状的图形，需要先创建并初始化该图行类的对象，且这些图形类必须是 Shape 接口的实现类；然后使用 Graphics2D 类的 draw() 方法绘制该图形对象，或者使用fill() 方法填充该图形对象。

java.awt.gemo 包中提供如下常用的图形类，这些类都实现了 Shape 接口：

• Arc2D 类
• CubicCurve2D 类
• Ellipse2D 类
• Line2D 类
• Point2D 类
• QuadCurve2D 类
• Rectangle2D 类
• RoundRectangle2D 类

例：绘制空心和实行的集合图形

package nineteenth;

import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.Shape;
import java.awt.geom.Ellipse2D;
import java.awt.geom.Rectangle2D;

import javax.swing.JFrame;
import javax.swing.JPanel;

import nineteenth.DrawwCircle.DrawwPanel;

public class DrawFrame extends JFrame{
	public  DrawFrame() {
		se
