EPLAN中如何创建双层端子及端子图表

简介

在电气设计中我们经常遇到这样的场景，设备空间有限，但是我们又需要很多端子。

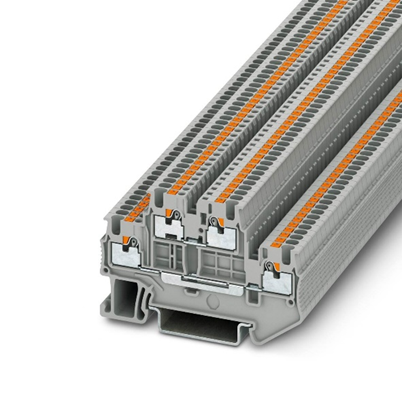

一般这种情况下，我们采用双层端子甚至三层端子来解决工程问题。
但是多层端子在电气图纸如何表达呢？
这成为第一次接触这种情况的电气头疼的问题。
下面我们以eplan为例子讲解，多层端子在图纸如何表达。

创建双层端子

1）首先我们打开端子排导航器

EPLAN 端子排导航器是 EPLAN 软件中用于集中管理项目中所有端子排及相关元件的工具，通过树状结构或列表形式展示端子排的配置、属性及连接关系，支持高效编辑与批量操作‌

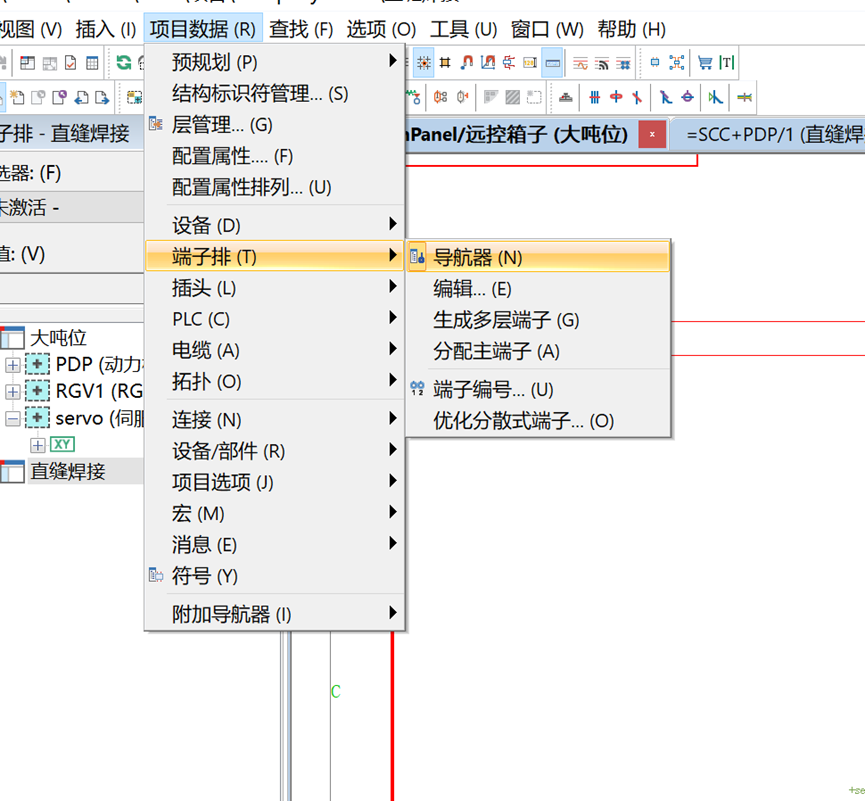

在EPLAN中，依次点击【项目数据】-【端子排】-【导航器】来打开端子排导航器。

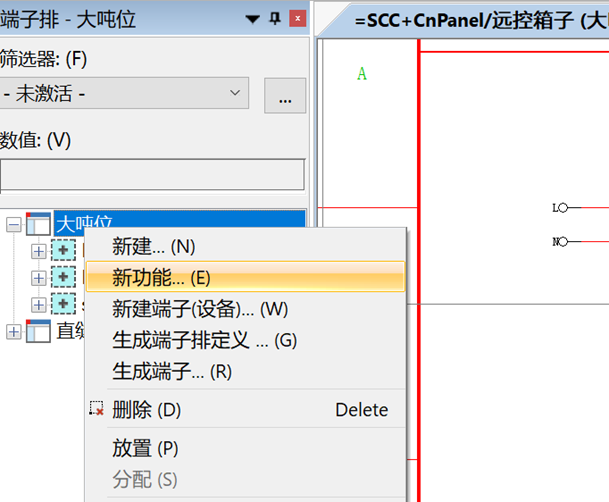

2） 接着，在端子排导航器的空白区域单击鼠标右键，并从弹出的选项中选择【新功能】。

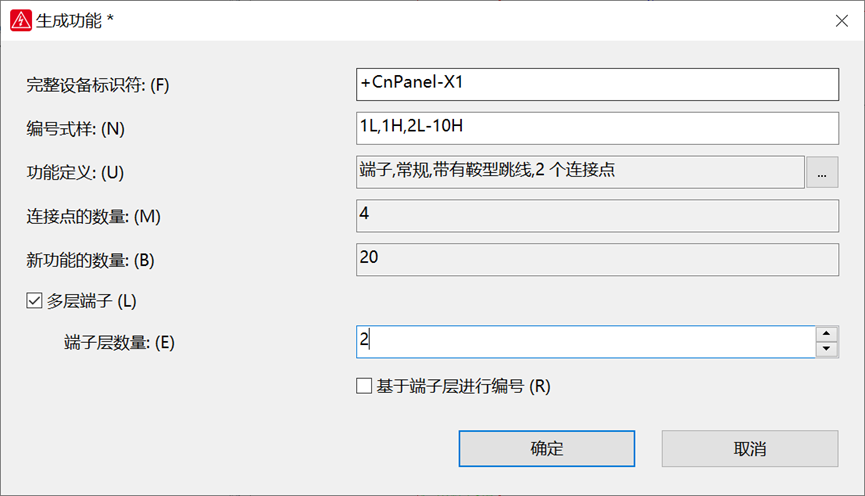

3）双层端子设置

首先，在编号式样中输入【1L,1H,2L-10H】。这里的L代表低层，H代表高层。具体来说，1L,1H表示的是代码中第一个端子的低层与高层，而2L-10H则代表从第二个端子的低层开始，到第十个端子的高层结束，共计涵盖了10个端子。
接着，勾选【多层端子】选项。
然后，输入端子层数为2。
最后，点击【确定】按钮，完成双层端子的创建。

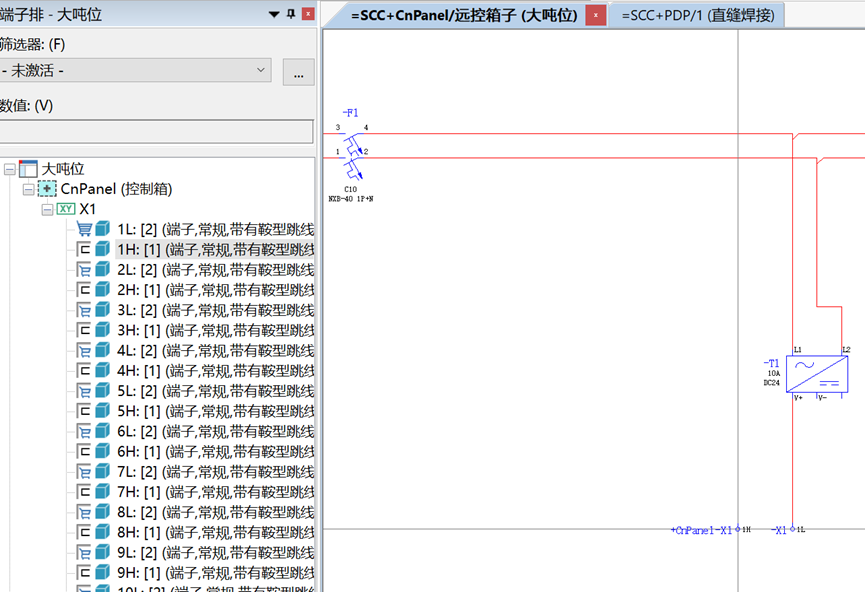

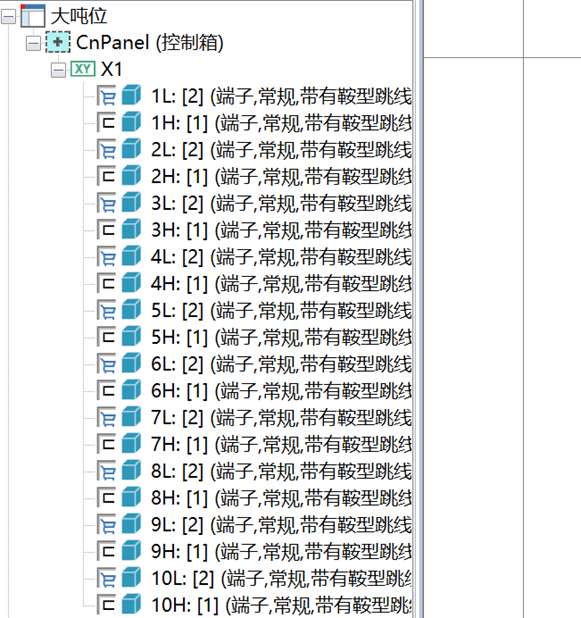

4） 双层端子创建完成，共计10个

在按照上述步骤进行操作后，您将成功创建出10个双层端子。这些端子在编号式样中以【1L,1H,2L-10H】的方式呈现，涵盖了从第一个端子的低层到第十个端子的高层，为多层电路板的布线提供了便捷的管理方式。

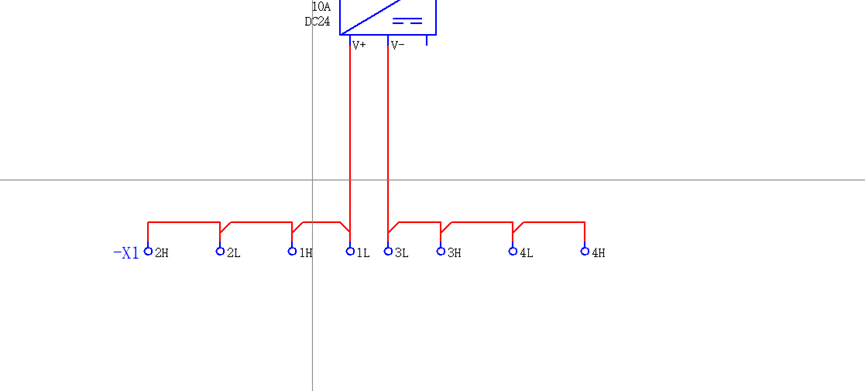

5）回到图纸中把端子排中的端子拖放端子到需要的位置，放下。

6）调整位置

生成端子图表

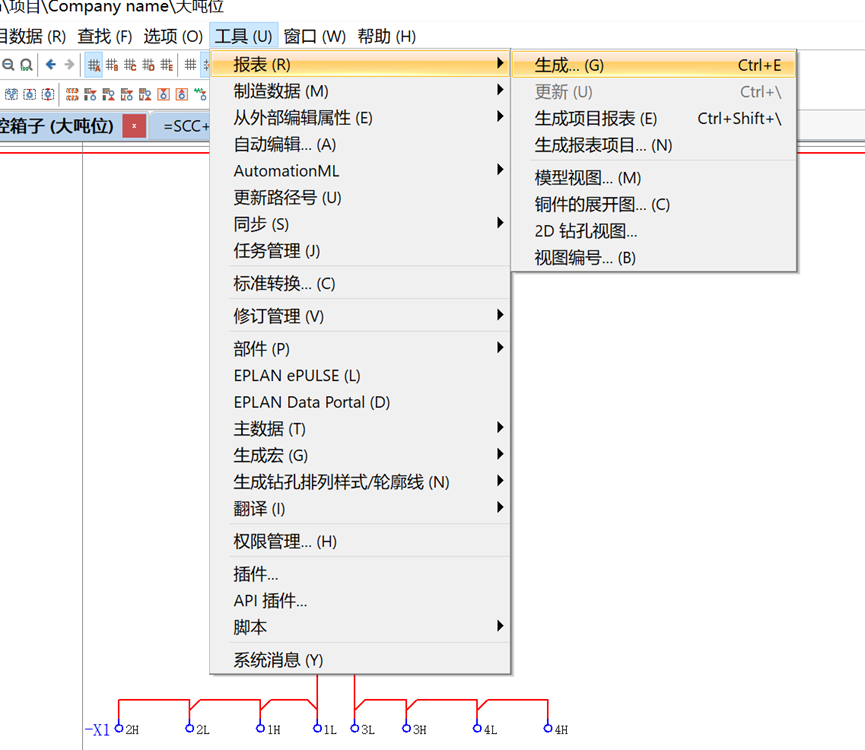

1）生成端子图表，【工具】-【报表】-【生成】

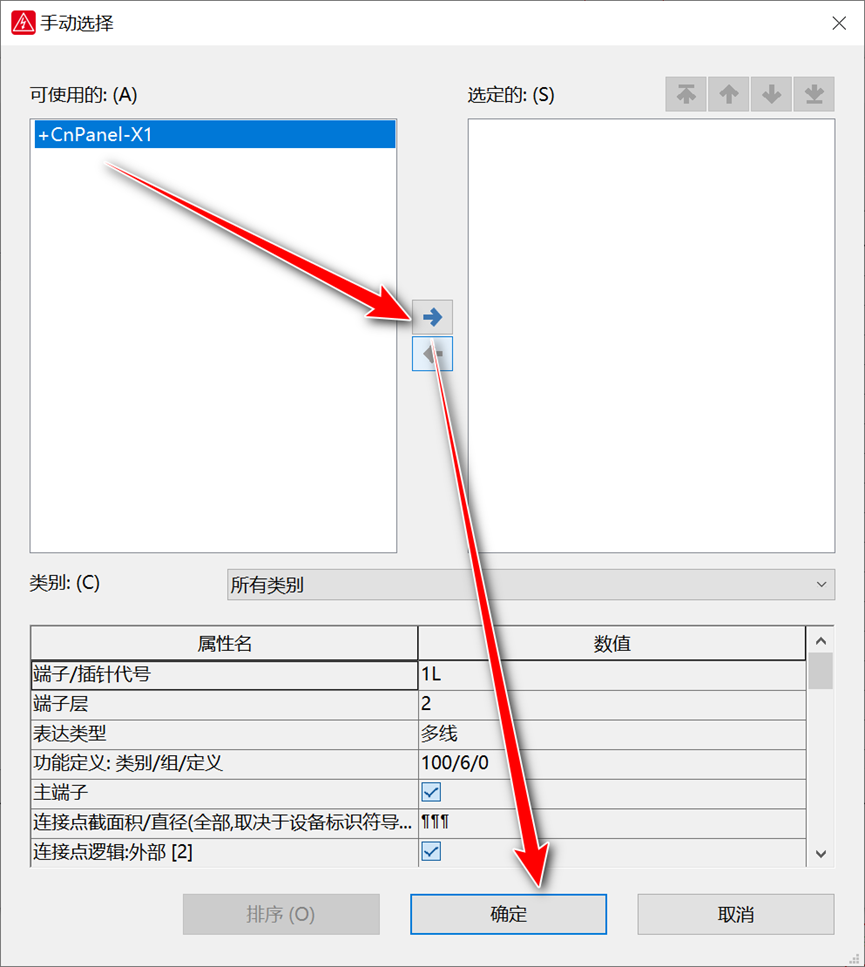

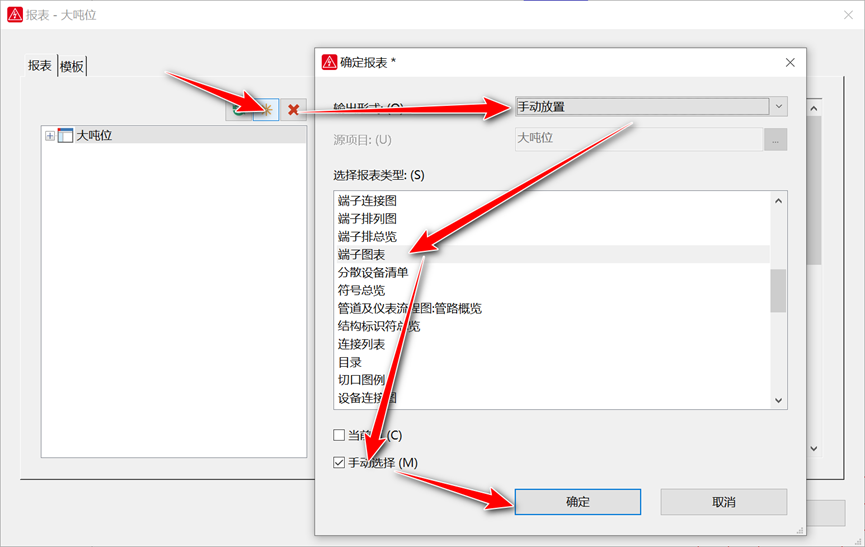

2)在打开的对话框中-【新建】-【手动放置】-【端子图表】-【手动选择】-【确定】

3）选择双层端子模板（双层端子模板，我自己开发的有需要的可以留言联系我）

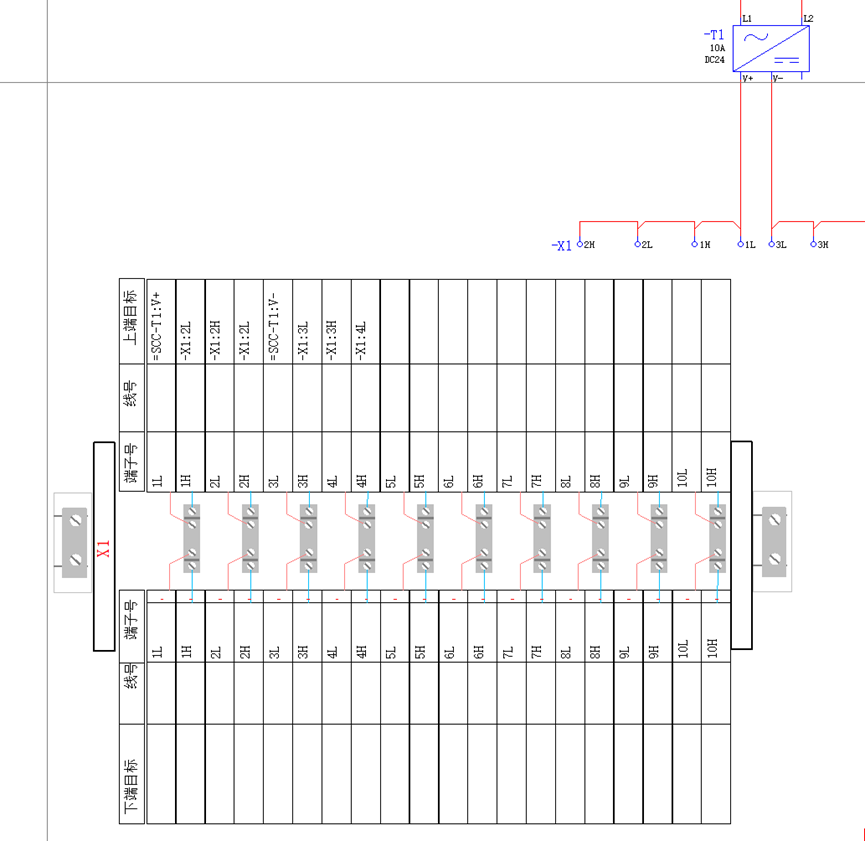

点击确定后，端子就生成了，放置在合适区域即可。

如果有不清楚的地方，可以评论区给我留言。
