omapl138 DSP 仿真器操作步骤

一、设备及对象

1. 硬件：XM138F-IDK底板+核心板
2. 仿真器：YXDSP-XDS100V3 EMULATOR USB2.0
3. 软件环境：CCS5.5.0

二、环境配置

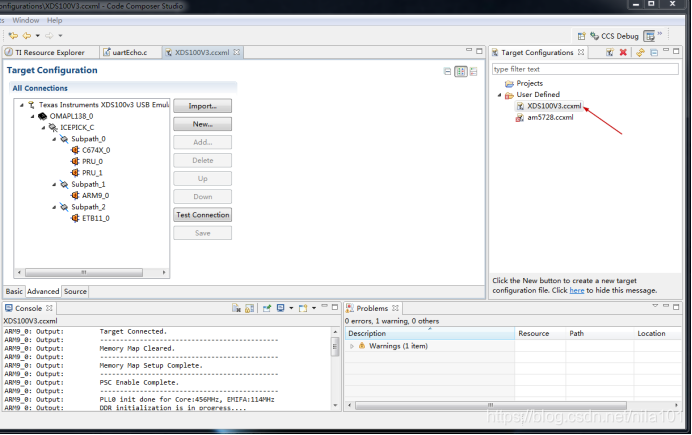

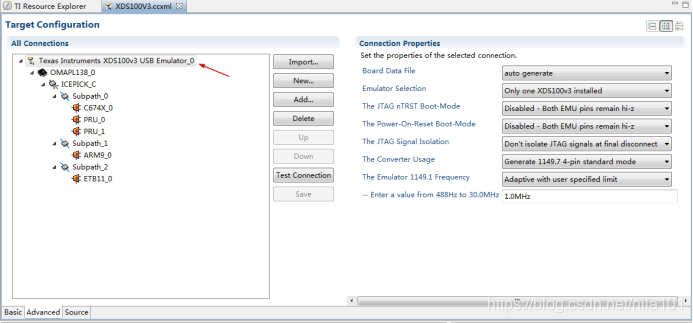

1. 打开已有XDS100V3.ccxml文件

如果没有，则可以导入或者新建。

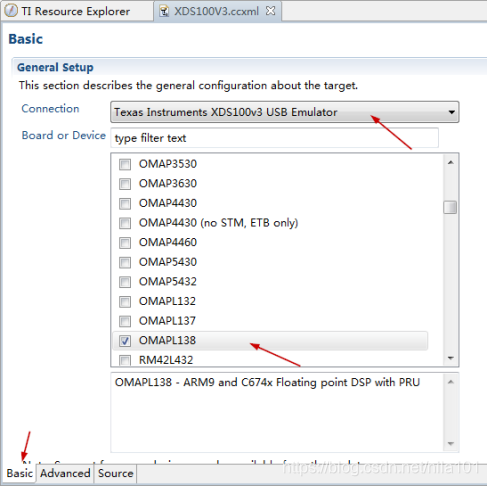

2.Basic选项：

3.Advanced 选项：

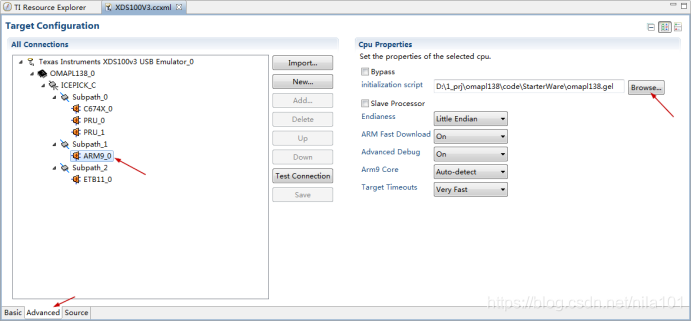

4.配置arm 的gel文件，选中对应的omapl138.gel文件。此文件主要作用在于通过arm来启动DSP。

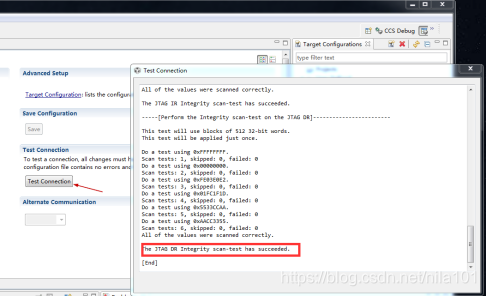

5.将板上的BOOT模式打到11110；连接仿真器；上电，测试连接：

三、仿真

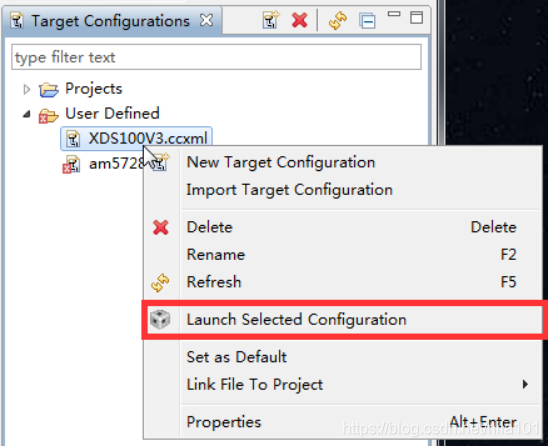

1. 右键ccxml文件，进行启动：

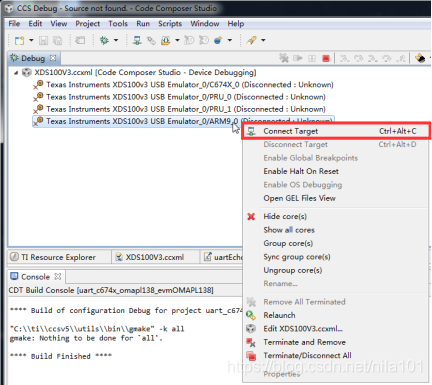

2.连接arm核：

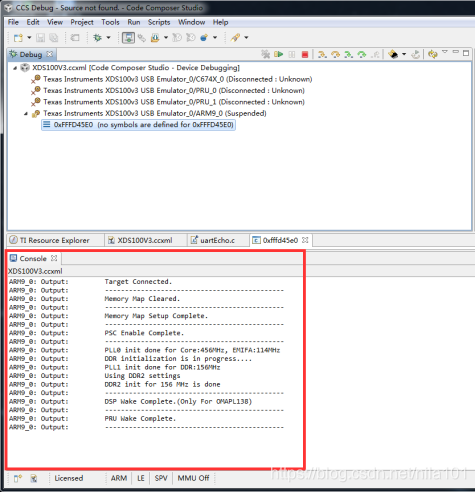

可以看到gel文件运行生效：

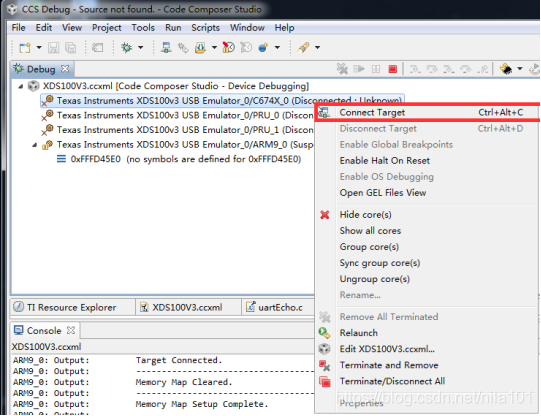

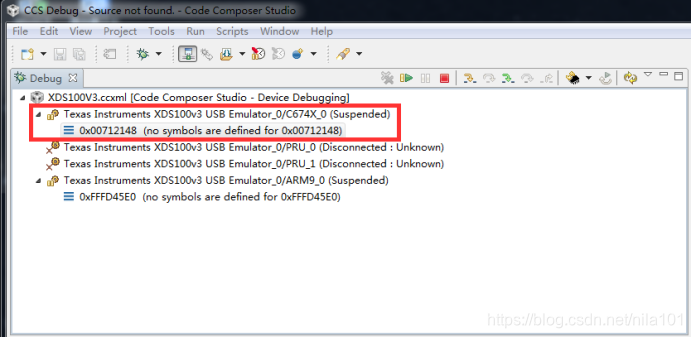

3.连接DSP核：

四、加载程序

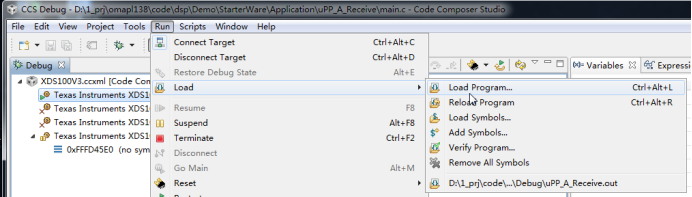

加载对应的.out文件​​​​​​​
