ospf动态路由实验

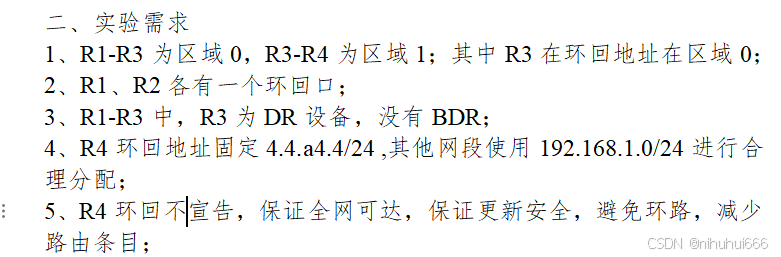

实验要求

思路

首先吐槽一下,搞虚拟机好像又把网卡整不对劲了.路由器依然启动40,解决方法都试了一遍还是没办法,实在是不想重装系统了,最后在虚拟机里部署了win7,弄了最老版本的ensp,ε=(´ο｀*)))唉

1.数网段

不算4.4.4.4的话,总共5个网段

2.划分网段

骨干2条 其中一个需要3个地址,另一个需要2个,需要29掩码的网段(每个网段6个可用)
先划29
192.168.1.00000 000 192.168.1.0 29
网段1用
192.168.1.00001 000 192.168.1.8 29
网段2用


192.168.1.00010 000 192.168.1.16 29
R1
192.168.1.00011 000 192.168.1.24 29
R2
192.168.1.00011 000 192.168.1.32 29
R3

3.配ip

虚拟机里面的文字怎么复制出来我还没看,先截图吧

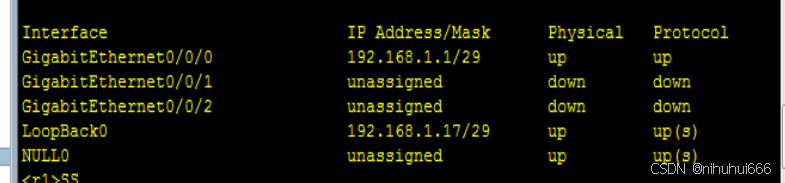

r1:

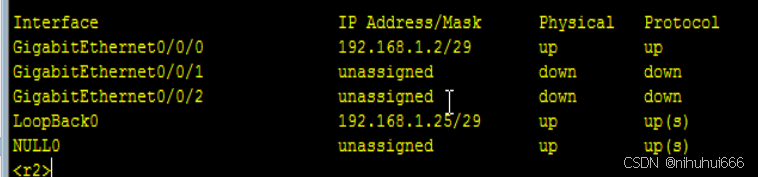

r2:

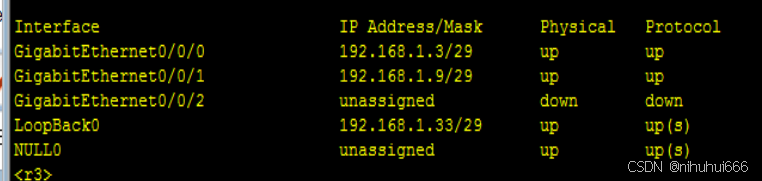

r3:

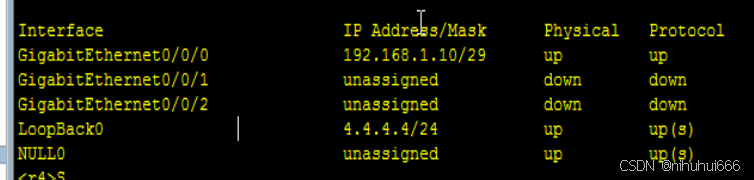

r4:

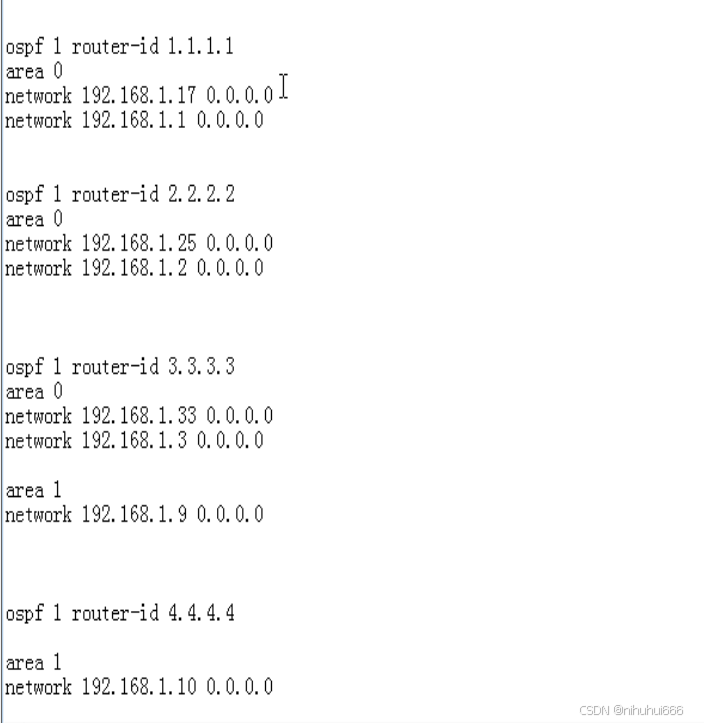

4.配置ospf

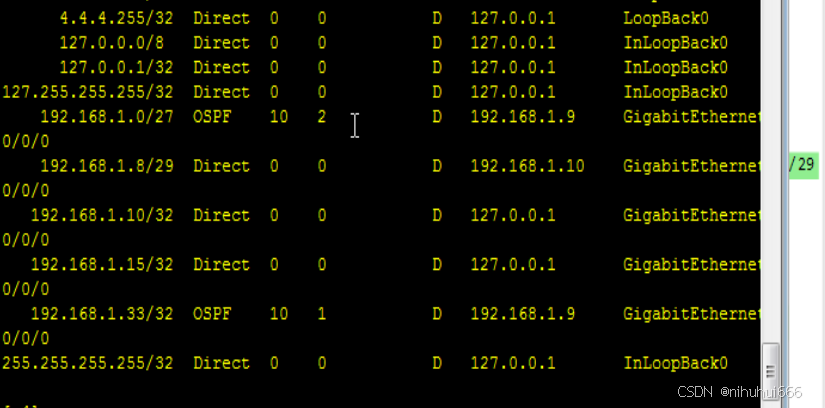

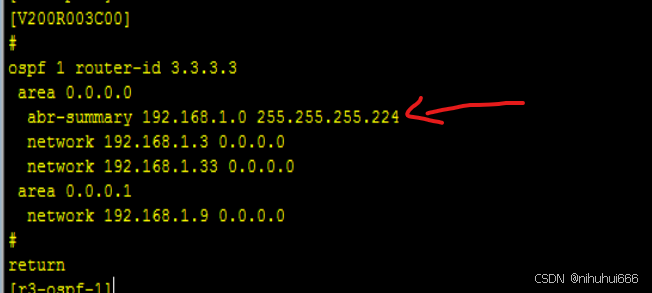

汇总

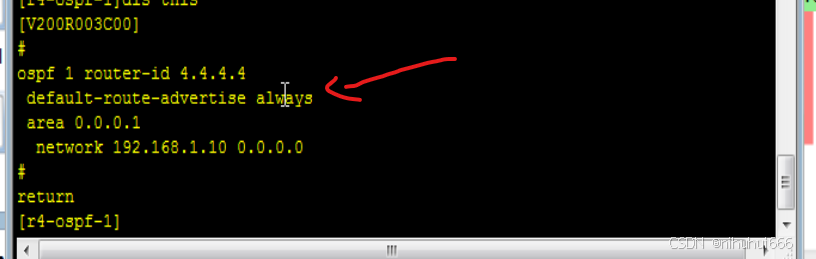

缺省路由
