- 首先可以进入该芯片或者SOC的后台,既终端界面;

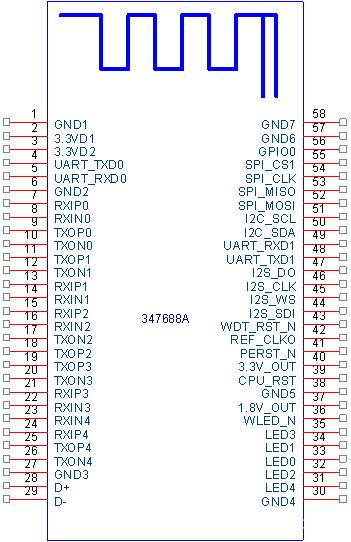

- 要有芯片或SOC的端口控制表,如:
NO | Name | Description |
1 | GND1 | Ground connections |
2 | VDD1 | Power supply 3.3V is required |
3 | VDD2 | Power supply 3.3V is required |
4 | UART_TXD0 | UART0 TXD, GPIO#12 |
5 | UART_RXD0 | UART0 RXD, GPIO#13 |
6 | GND2 | Ground connections |
7 | RXIP0 | RXIP0 |
8 | RXIN0 | RXIN0 |
9 | TXOP0 | TXOP0 |
10 | TXON0 | TXON0 |
11 | TXOP1 | TXOP1, SPIS_CS, GPIO#14, PWM_CH0 |
12 | TXON1 | TXON1, SPIS_CLK, GPIO#15, PWM_CH1 |
13 | RXIP1 | RXIP1, SPIS_MISO, GPIO#16, UART_TXD2 |
14 | RXIN1 | RXIN1, SPIS_MOSI, GPIO#17, UART_RXD2 |
15 | RXIP2 | RXIP2, GPIO#18, PWM_CH0 |
16 | RXIN2 | RXIN2, GPIO#19, PWM_CH1 |
17 | TXON2 | TXON2, UART_RXD2, GPIO#21, PWM_CH3 |
18 | TXOP2 | TXOP2, UART_TXD2, GPIO#20, PWM_CH2 |
19 | TXOP3 | TXOP3, SD_WP, GPIO#22 |
20 | TXON3 | TXON3, SD_CD, GPIO#23 |
21 | RXIP3 | RXIP3, SD_D1, GPIO#24 |
22 | RXIN3 | RXIN3, SD_D0, GPIO#25 |
23 | RXIN4 | RXIN4, SD_CMD, GPIO#27 |
24 | RXIP4 | RXIP4, SD_CLK, GPIO#26 |
25 | TXOP4 | TXOP4, SD_D3, GPIO#28 |
26 | TXON4 | TXON4, SD_D3, GPIO#29 |
27 | GND3 | Ground connections |
28 | USB_D+ | USB positive differential data lines |
29 | USB_D- | USB negative differential data lines |
30 | GND4 | Ground connections |
31 | LED4 | Port #4 activity LED, GPIO#39 |
32 | LED2 | Port #2 activity LED, GPIO#41 |
33 | LED0 | Port #0 activity LED, GPIO#43 |
34 | LED1 | Port #1 activity LED, GPIO#42 |
35 | LED3 | Port #3activity LED, GPIO#40 |
36 | WLED_N | WLAN Activity LED, GPIO#44 |
37 | 1.8V_OUT | 1.8V_OUT, 10mA |
38 | GND5 | Ground connections |
39 | CPU_RST_N | Power on reset, low active |
40 | 3.3V_OUT | 3.3V_OUT, 100mA |
41 | PERST_N | PERST_N , GPIO#36 |
42 | REF_CLKO | REF_CLKO, GPIO#37 |
43 | WDT_RST_N | Watchdog reset, GPIO#38 |
44 | I2S_DI | I2S_SDI, I2C_SCLK, GPIO#0, PCMDRX |
45 | I2S_WS | I2S_WS, I2C_SCLK, GPIO#2, PCMCLK |
46 | I2S_CLK | I2S_CLK, I2C_SD, GPIO#3, PCMFS |
47 | I2S_DO | I2S_SDO, I2C_SD, GPIO#1, PCMDTX |
48 | UART_TXD1 | UART1 TXD, GPIO#45 |
49 | UART_RXD1 | UART1 RXD, GPIO#46 |
50 | I2C_SD | I2C Data, GPIO#5 |
51 | I2C_SCL | I2C Clock, GPIO#4, |
52 | SPI_MOSI | SPI_MOSI, GPIO#8 |
53 | SPI_MISO | SPI_MISO, GPIO#9 |
54 | SPI_CLK | SPI_CLK, GPIO#7, |
55 | SPI_CS1 | SPI_CS1, GPIO#6, REF_CLKO |
56 | GPIO0 | GPIO11, REF_CLKO, PERST_N |
57 | GND6 | Ground connections |
58 | GND7 | Ground connections |

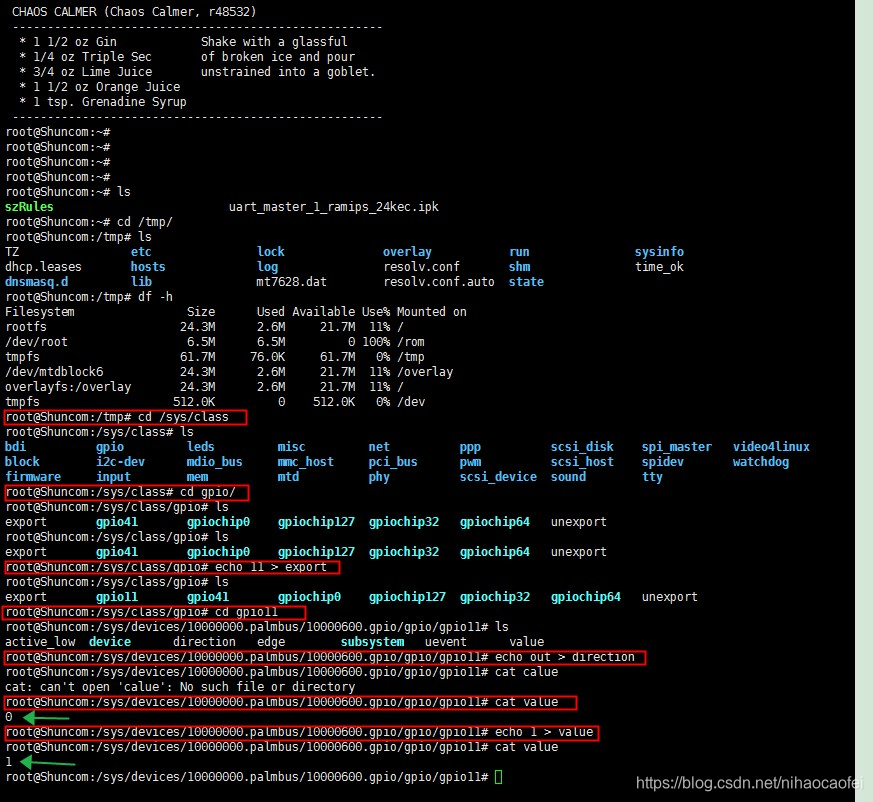

3. 通过命令操作后台,来控制引脚电平
这里是将56脚的电平,通过软件的方式将它置1;56脚的脚名为GPIO0,它的GPIO口为GPIO11;
