在项目中，遇到过，甲方爸爸要求图片中圈圈的颜色跟着系统颜色改变，之前也没有做过类似的，翻找资料，好不容易做出来了。现在记下来，怕自己忘记

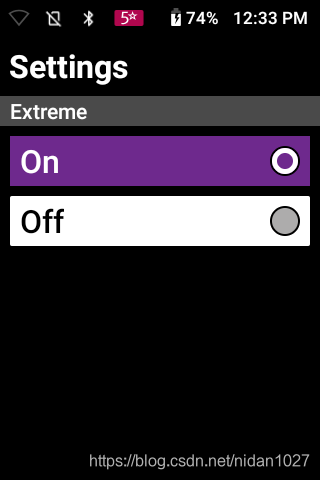

在这里插入图片描述

radio_button_selected.xml中
<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item >
        <shape android:shape="oval">
            <padding android:left="@dimen/list_item_radio_button_padding"
                android:top="@dimen/list_item_radio_button_padding"
                android:right="@dimen/list_item_radio_button_padding"
                android:bottom="@dimen/list_item_radio_button_padding"/>
            <stroke
                android:width="2dp"
                android:color="@color/color_black"/>
            <size android:height="30dp"
                android:width="30dp"/>
        </shape>
    </item>
    <item android:id="@+id/radio_button_selected" >
        <shape android:shape="oval">
            <solid android:color="@color/color_purple"></solid>
        </shape>
    </item>
    <item >
        <shape android:shape="oval">
            <padding android:left="@dimen/list_item_radio_button_padding"
                android:top="@dimen/list_item_radio_button_padding"
                android:right="@dimen/list_item_radio_button_padding"
                android:bottom="@dimen/list_item_radio_button_padding"/>
            <stroke
                android:width="@dimen/list_item_radio_button_inner_border"
                android:color="@color/color_white"/>
            <size android:height="30dp"
                android:width="30dp"/>
        </shape>
    </item>
</layer-list>


radio_button_default.xml中
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <solid
        android:color="@color/color_gray_light"/>
    <stroke
        android:width="@dimen/list_item_radio_button_border"
        android:color="@color/color_black"/>

    <size android:height="30dp"
        android:width="30dp"/>
</shape>

LayerDrawable对应的XML的根元素是layer-list，它使一种层次化显示的Drawable集合

//在代码中创建selector，创建的类型是StateListDrawable，可以通过addState（）为selector添加状态
//此外，在添加state中，在state前添加“-”号，表示此state为false（例如：-android.R.attr.state_selected），否则为true。
LayerDrawable layerDrawable = (LayerDrawable)ContextCompat.getDrawable(this, R.drawable.radio_button_selected);
GradientDrawable gradientDrawable = (GradientDrawable)layerDrawable.findDrawableByLayerId(R.id.radio_button_selected);
gradientDrawable.setColor(color);

//不可以公用同一个StateListDrawable对象，否则明明不是按下态，却显示的是按下态的图片
StateListDrawable states_on = new StateListDrawable();
StateListDrawable states_off = new StateListDrawable();

states_on.addState(new int[] { android.R.attr.state_selected }, layerDrawable);
states_on.addState(new int[] { -android.R.attr.state_selected }, getDrawable(R.drawable.radio_button_default));

states_off.addState(new int[] { android.R.attr.state_selected }, layerDrawable);
states_off.addState(new int[] { -android.R.attr.state_selected }, getDrawable(R.drawable.radio_button_default));

button_on = (RadioButton)findViewById(R.id.button_on);
button_off = (RadioButton)findViewById(R.id.button_off);
button_on.setBackground(states_on);
button_off.setBackground(states_off);
