威纶通屏幕（HMI）开发基本教程二：窗口类型的介绍

Easy Builder Pro是威纶通屏幕的开发环境，他的下载在我上一篇教程已说明清楚。下面是对它的窗口类型基本介绍：

窗口类型分四种：

1.基本窗口

2.快选窗口

3.公共窗口

4.系统信息窗口



一、基本窗口是开发中用的最多窗口，我们工程软件的开发主要在基本窗口上开发，如图鼠标右击“新增”即可新建一个基本窗口，可设置它的大小，背景颜色等。我们平时的开发基本主要都是是在基本窗口上做工作。

二、快选窗口

       一般说的是3号窗口，他是可以和基本窗口同时存在的。系统会自动放置在左下角或者右下角。用快选窗口的目的一般是用来放置快选菜单的。

                                                                                  3号快选窗口

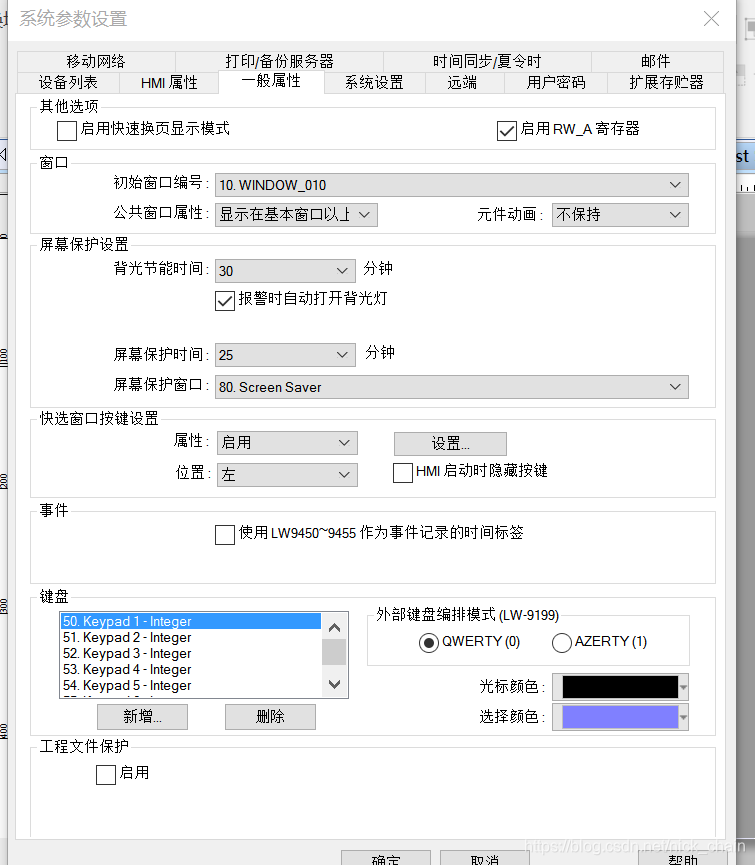

    快选窗口要在系统参数设置的一般属性里启用才有效，并设置左下角还是右下角放置，宽高等。



                                                                         系统参数设置启动快选窗口

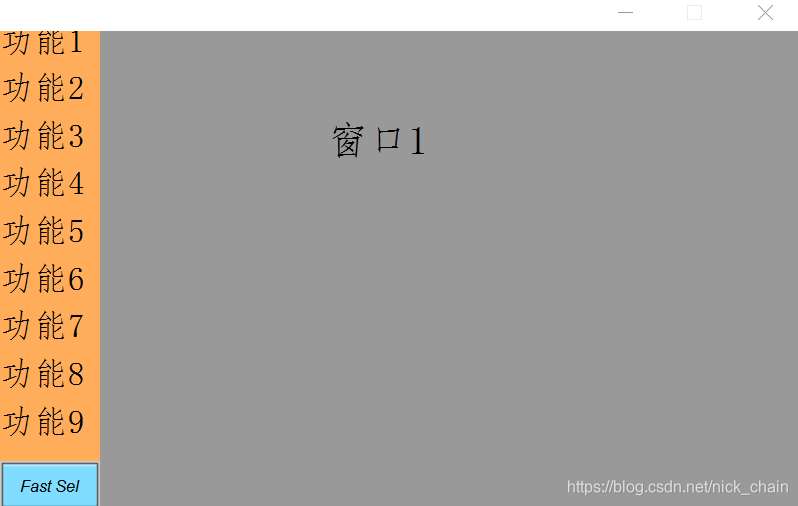

                                                                                           设置好的快选窗口



我们使用快选窗口的目的就是为了设置快选菜单。



三、公共窗口

一般说的是4号窗口，4号窗口的特点是一旦设置便会会出现在所有的基本窗口上。我们可以在公共窗口放置基本窗口共享的元件或者显示时间之类的。

                                                                                    4号公共窗口

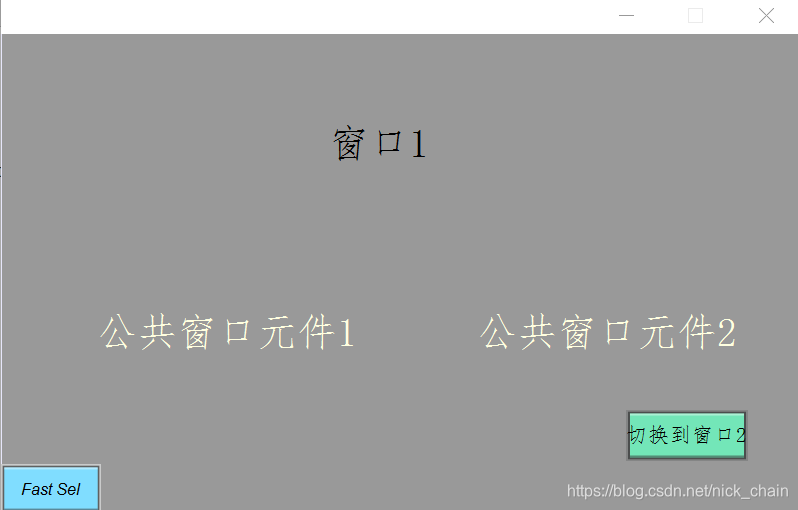

                                                       使用了公共窗口的“公共窗口元件1”和"公共窗口元件2"

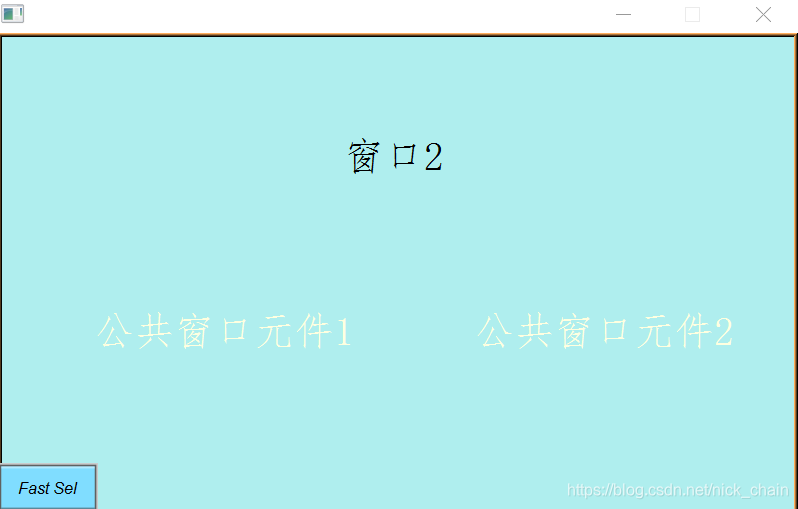

                                                 切换到窗口2上，公共窗口元件依然放置在基本窗口上



四、系统信息窗口

一般说的是5,6,7,8号窗口预设的系统信息窗口。

5号窗口是PLC Response窗口，这是比较重要的窗口，当触摸屏与PLC连接中断的时候，就会弹出这个窗口。

                                                                                   5号PLC Response窗口



若是，把这个的5号窗口删除掉的话，当HMI与设备通信不上的时候HMI上显示的数据不会变，还是停留原先的数据，无法判断是否通信的上。所以强烈建议不要删除5号窗口。

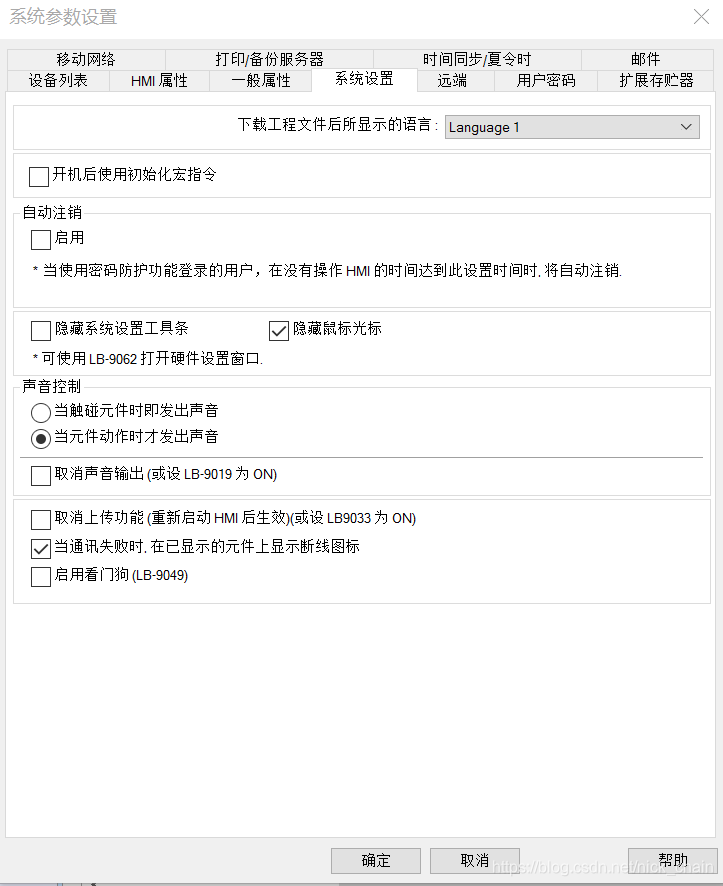

这里有的小设置和大家分享一下，可以在系统参数设置中，“系统设置”中，把“当通信失败时，在已显示的元件上显示断线图标”，这样当断线是，元件图标上会有断线标志。但这个断线图标有些慢，断线大约10S后在显示断线图标。不像5号窗口断线立即弹出窗口。



                                                                                         断线图标设置



6号窗口为HMI Connection 窗口

当本地触摸屏无法连接到远端的 HMI 时，系统将自动弹出 Failed conncetion to remote HMI 的警告窗口。



7 号窗口为 Password Restriction 窗口

当用户无权限操作某元件时，可依设置决定是否弹出 Password Protected! Access Denied! 的警告窗口。



8 号窗口为 Storage Space Insufficient 窗口。

当 HMI 内存、U 盘或 SD 卡上的可用空间不足以储存新的数据 时，系统将自动弹出 Storage Space Insufficient 的警告窗口。 (当系统检测到存储空间剩 4 MB 以下)
