【学习WRF笔记3】官网Matthew飓风实例运行全过程

系列文章目录

【学习WRF笔记1】Linux环境搭建
【学习WRF笔记2】安装WRF
【学习WRF笔记3】官网Matthew飓风实例运行全过程

---

---

前言

官方https://www2.mmm.ucar.edu/wrf/OnLineTutorial/CASES/SingleDomain/ungrib.php
参考官网上的WRF模式教程，通过模拟2016年10月6日-8日北大西洋Matthew飓风个例来熟悉WRF模式运行流程。

在安装虚拟机、搭建Linux系统，安装依赖库、安装WRF、WPS，和后处理软件的基础上，利用WPS前处理过程，通过设定namelist.wps将静态地形资料、气象数据处理成模式可用的met_em.d*.nc数据。接下来WRF模式运行，设置namlist.input中模式起止时间、模拟区域、物理过程等参数，进行模式模拟运算得到wrfout_d*模拟结果。

扩展：理解处理气象资料时Vtable表的含义；实现链接link的过程；link_grib.csh脚本对气象资料链接的命名规则。在生成地形数据前可通过namelist.wps将区域可视化，输出x11图片便于区域位置检查。ncview软件快速将nc文件可视化。“./clean -a”指令起到重新编译作用。220819补充：解决wrf.exe运行之后仅生成一个wrfout文件，并非像官网中所生成3h间隔的多个文件的问题。

---

一、ungrib【WPS】

解压GRIB 气象数据，并归纳成一个intermediate 文件格式
注：运行前在.bashrc中添加“ulimit -s unlimited”语句；再source ~/.bashrc

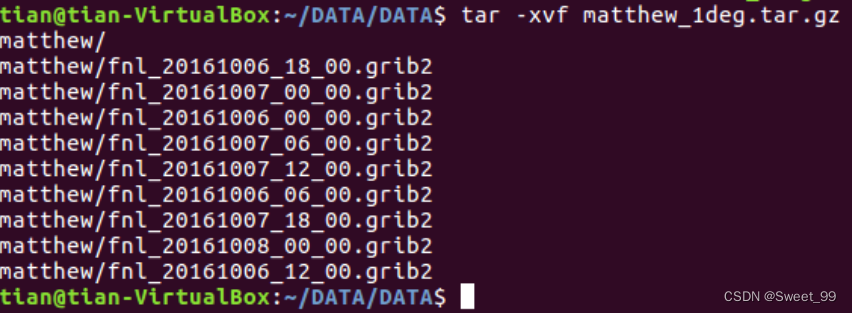

1. 解压

下载NCAR的GFS(Global Forecast System)资料到Windows；借助虚拟机中共享文件夹sf_WRF/拷贝到linux中

tar -xvf matthew_1deg.tar.gz matthew/

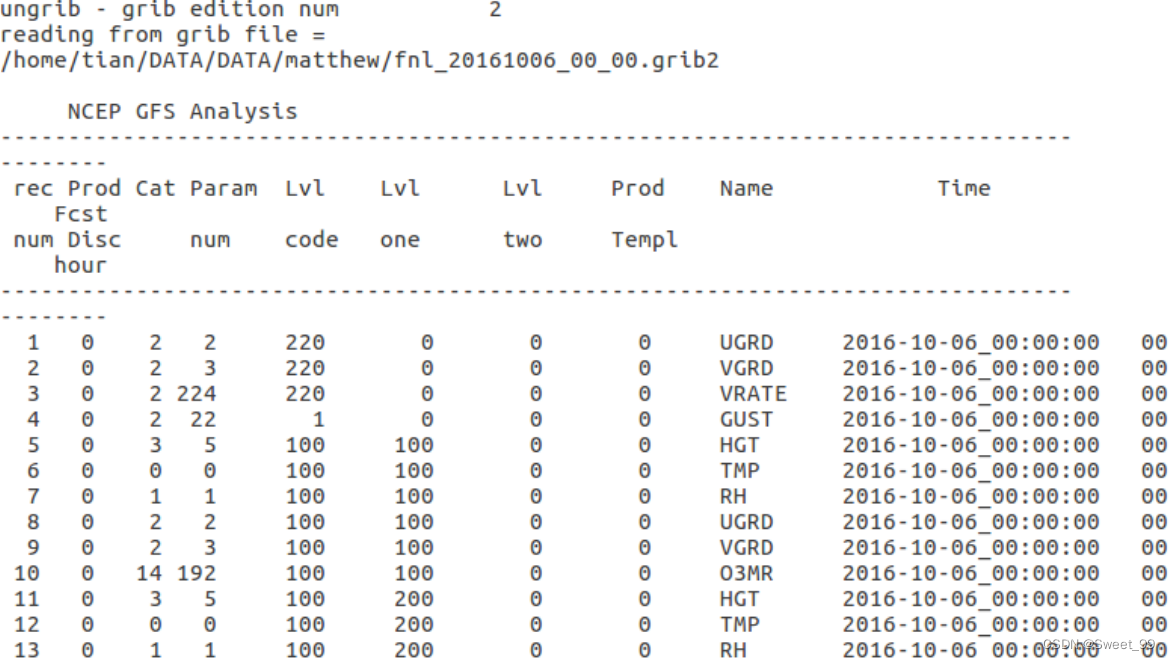

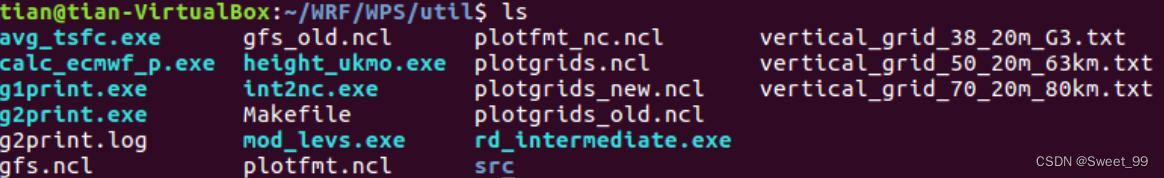

2. 运行WPS/util/下g2print.exe文件熟悉资料

./g2print.exe ~/DATA/DATA/matthew/fnl_20161006_00_00.grib2 >& g2print.log

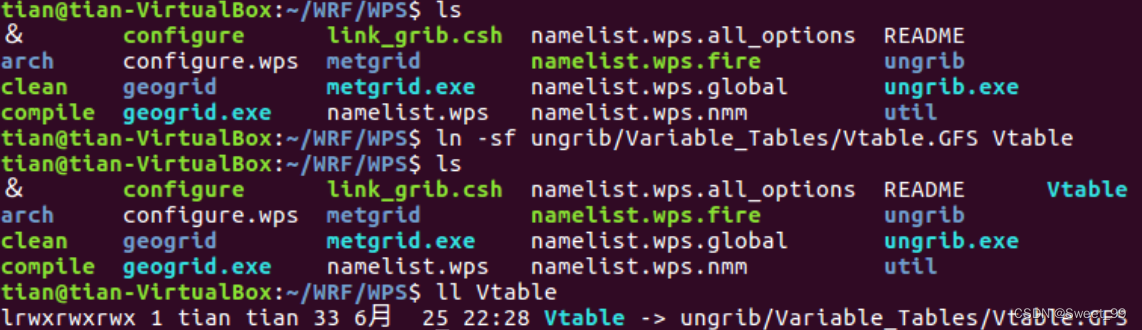

3. 将GFS的资料链接Vtable（虚函数表）

ln -sf ungrib/Variable_Tables/Vtable.GFS Vtable

【用的GFS资料就用.GFS的Vtable】

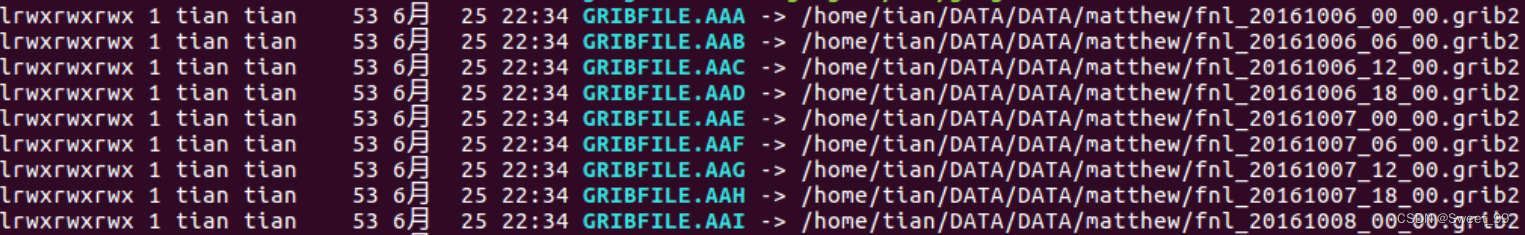

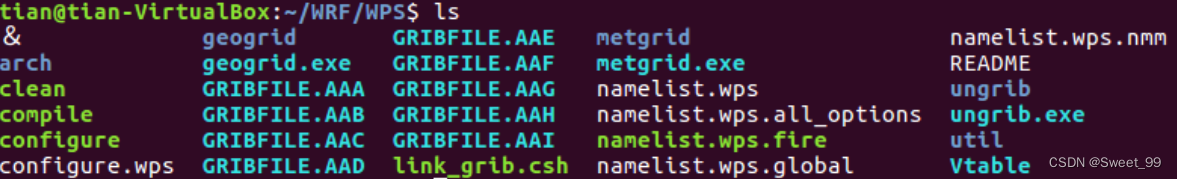

4. 将grib格式资料链接到WPS下面（通过自带link_grib.csh脚本）【会覆盖grib链接】

./link_grib.csh ~/DATA/DATA/matthew/fnl*

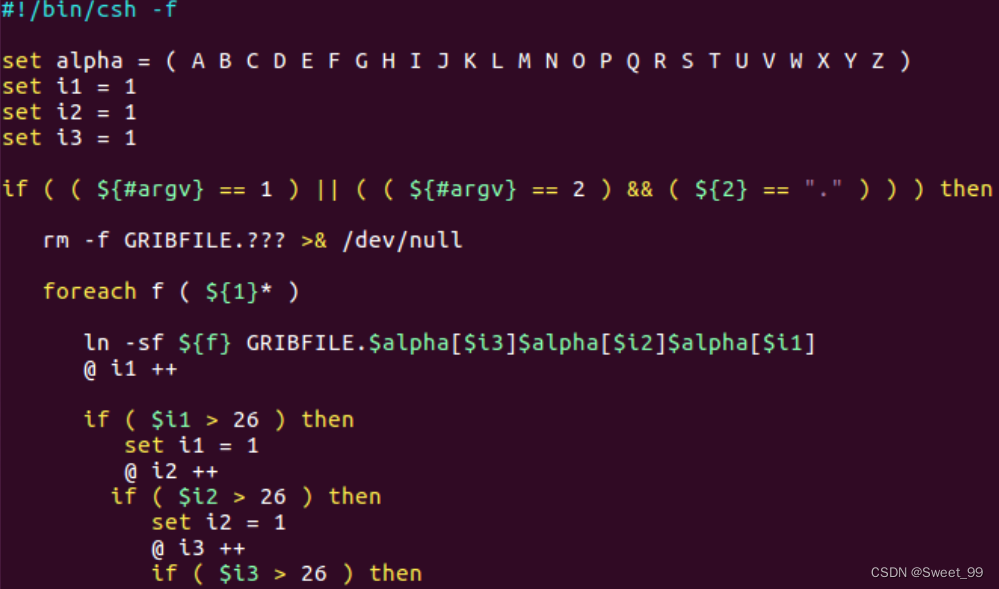

另注：：link_grib.csh脚本是将fnl开头的数据以.AAA .AAB .AAC …形式命名来链接，即26进制。并且删除之前的资料链接，生成新的链接。【会覆盖grib链接】

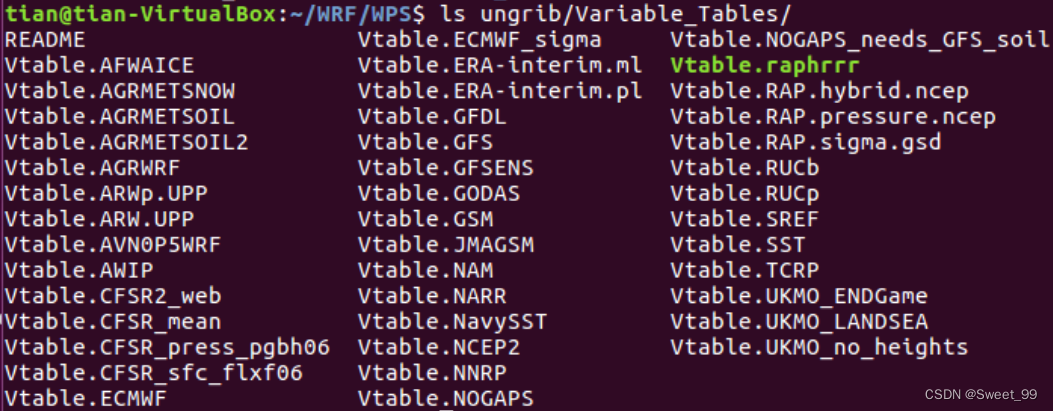

另注：：Vtable的意义–后缀名对应着不同模式产品，里面的参数就不一样。比如： Vtable.GFS 就是GFS预报场产品对应的Vtable；NCEP产品对应Vtable.RAP.hybrid.ncep是混合坐标/Vtable.RAP.pressure.ncep是常用的气压层次坐标；视频实例里CFSR等压面对应Vtable.CFSR_press_pgbh06/地面场对应Vtable.CFSR_sfc_flxf06

5. 根据需求编辑namelist.wps

官网namelist.wps详情：https://www2.mmm.ucar.edu/wrf/users/namelist_best_prac_wps.html
嵌套；起始时间start_date；end_date；前缀prefix

max_dom = 1
start_date = ‘2016-10-06_00:00:00’,
end_date = ‘2016-10-08_00:00:00’,
interval_seconds = 21600,

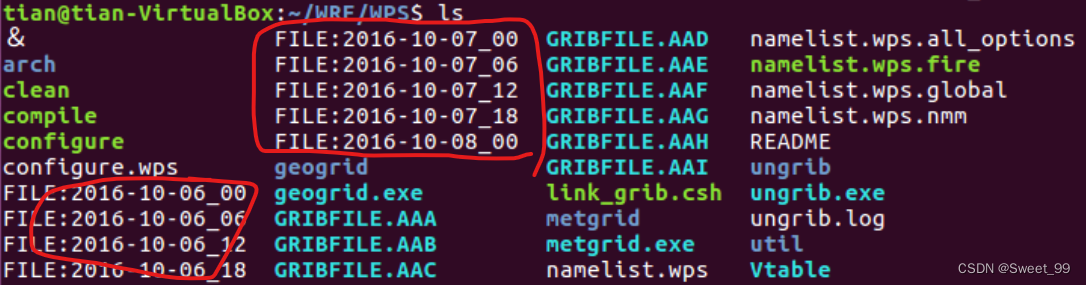

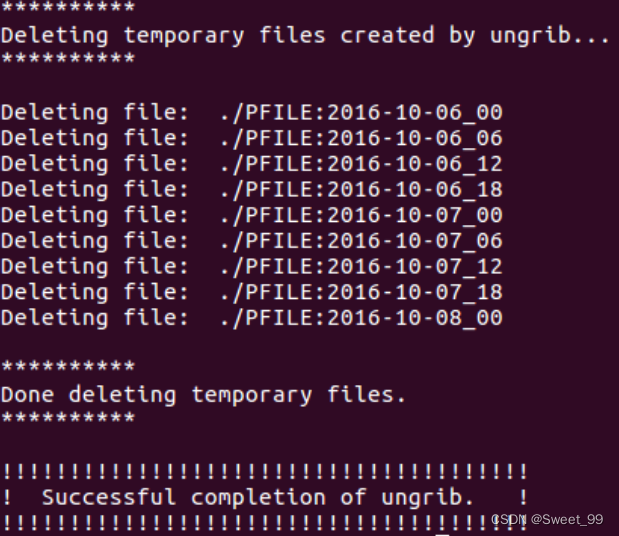

6. 运行./ungrib.exe创建中间文件

./ungrib.exe

另：：ungrib.log日志文件重要且可查。
另：：错误：./ungrib.exe: error while loading shared libraries: libpng16.so.16: cannot open环境
