物联12：沟通从它们开始-读写器和标签工作流程

本文转载连接： https://blog.youkuaiyun.com/yixueming/article/details/44034971



在rfid的世界里，无论在何应用中，电子标签和读写器之间的通信，是实现功能应用的关键，沟通从它们开始！

这里以无源标签为例，来讨论一下它们是如何进行通信的。

step1:  读写器发射信号：调制命令信号-----》载波信号----》  通过天线发射；

step2:  标签激活：当标签进入读写器的电磁场----》标签天线耦合获得能量产生电流；

step 3: 标签响应：标签通过检波解调读写器的命令----》将自身信息调制-----》天线发射，或存储。

step 4: 读写器接收：读写器天线----》接收电子标签载波信号---》解调后送数据处理模块----》译码解码后数据送上位机。

step 5: 上位。机系统接收数据进行处理和控制

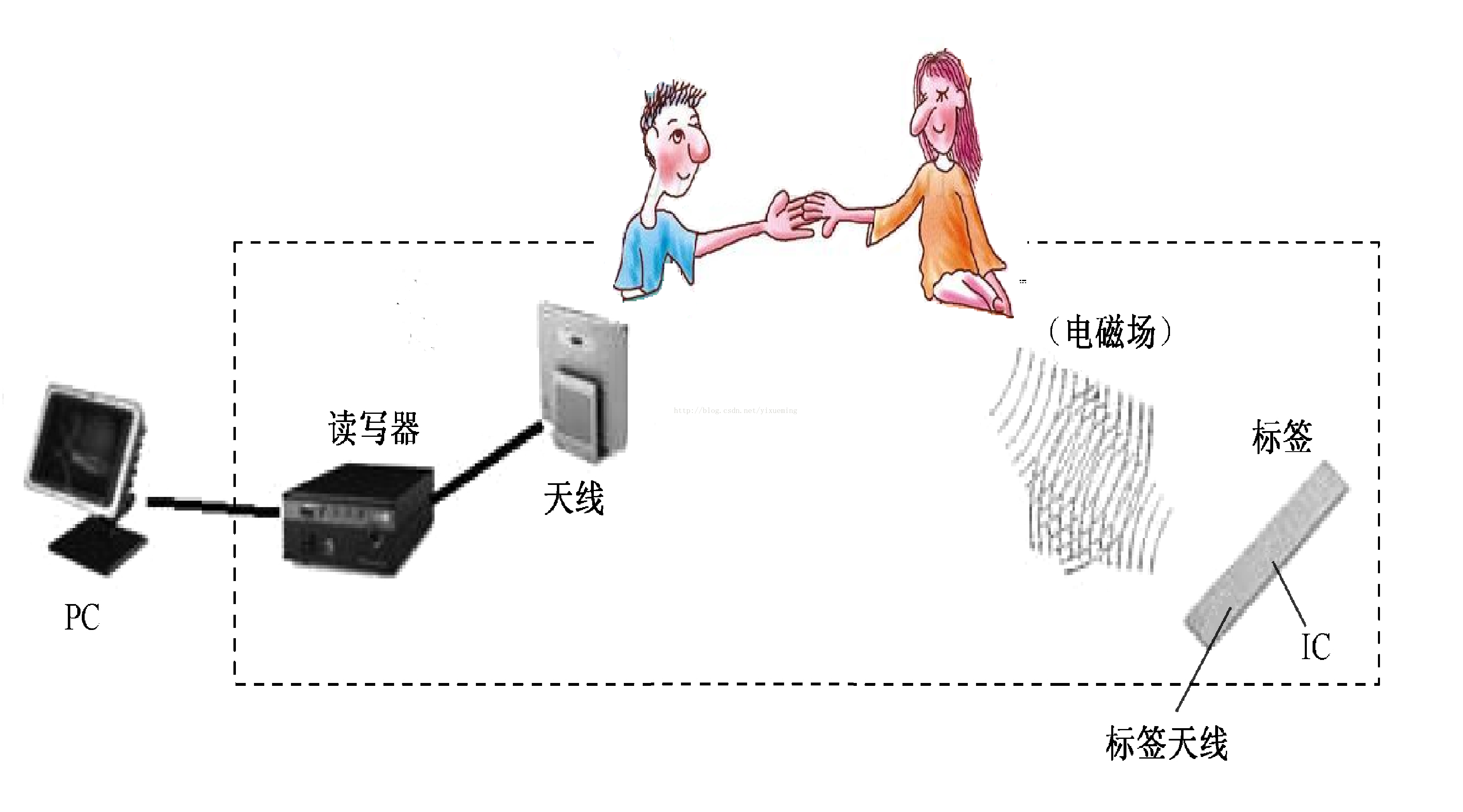

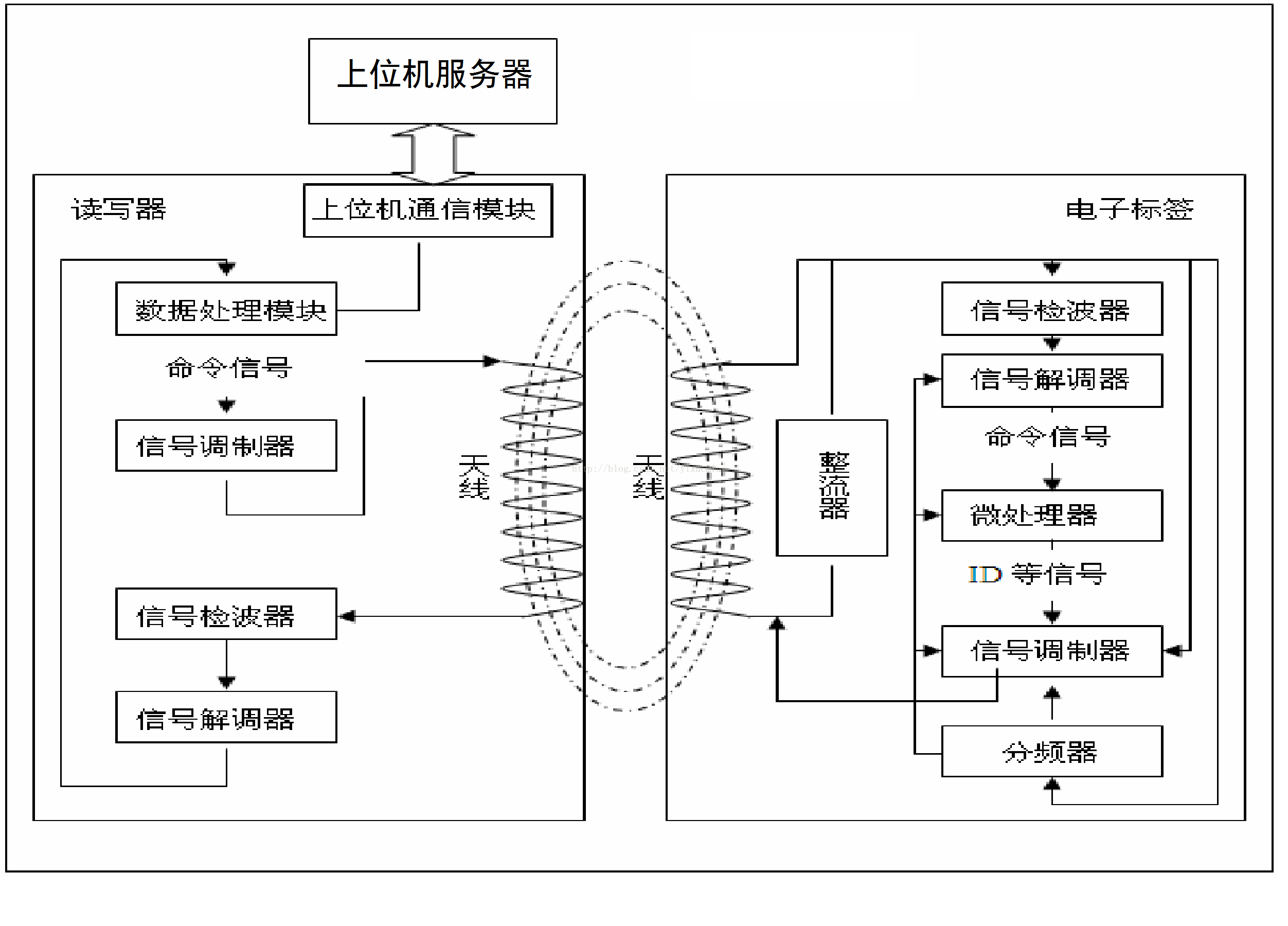

 上面的文字可以通过下图来说明：

  注：文字来自教材整理。
