一、电气元器件的认识与基础理论（含选型）

一、.电气元器件分类与功能

1.柜内元器件

1.1断路器（空气开关）

（1）介绍：输送电流、分断电路。

（2）功能：分断电路、短路保护、过载保护、灭弧

（3）选型：

①常用品牌：施耐德、正泰、德力西...

②路数：

1P用于DC24v中控制DC24V3（24V+）；

2P用于L N（AC220V）控制两路；

3P用于RST（380V三相电）供电；

4P用于RST+N（常用于柜内总空开）

③额定电流电压

1.2开关电源

（1）介绍/功能：AC220V转DC24V设备，输出24V+/24V-。

（2）选型：

①品牌：西门子、明纬...

②参数（功率）：本开关电源供电设备（DC24V）的总功率。

1.3接触器

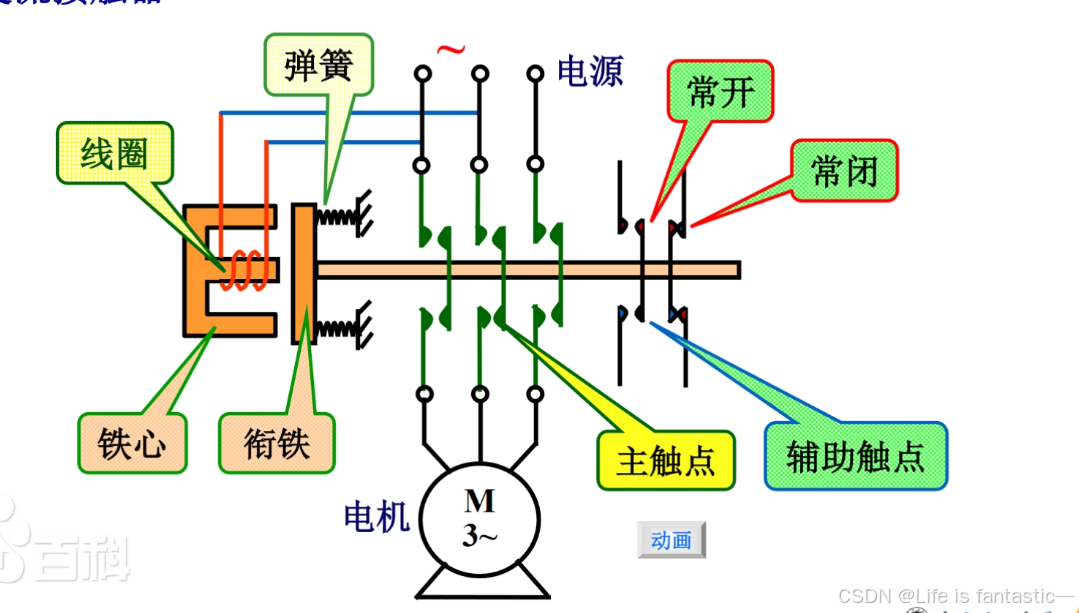

（1）介绍：线圈得电与否来控制主触点的通断，同时控制附带的NO（常开）/NC（常闭）辅助触点。

（2）选型

①品牌：施耐德、正泰...

②参数：线圈的额定电流电压、主触点的额定电流电压、辅助触点额定电流电压

1.4中间继电器

（1）介绍：线圈得电与否控制，辅助触点的通断，实现控线圈的电路和辅助触点的电路之间的隔离。

（2）选型（别忘记底座！！！）

①品牌：施耐德、正泰、ABB...

②参数：线圈的额定电流电压、辅助触点额定电流电压

1.5变频器

（1）介绍：实现电机的速度、转矩等控制。

（2）选型：

①品牌：ABB、西门子、罗克韦尔、汇川、天川、伟创.....

②参数：负载型应用场景对应矢量控制，常用为V/F控制、功率（大于电机功率）

1.6步进电机驱动器

（1）介绍：通过脉冲+方向方式控制步进电机。

1.7伺服控制器

（1）介绍：伺服电机的转速、位置、转矩等精密控制。

（2）选型：

①控制方式：总线型（profinet通讯）、脉冲+方向。

②参数：功率（对应伺服电机的功率）

1.8PLC

（1）介绍：设备控制中心，负责接受信息和输出信息。

（2）选型：

①品牌：西门子、罗克韦尔、三菱、台达、维控...

②串口数量：PROFINET网口、485通讯串口、模拟量串口、开关量数量

③支持的功能限制：高速计数器、脉冲、PID控制、运动曲线、web server

1.9工业屏幕

（1）介绍：操作、监控平台。

（2）选型：

①品牌：西门子、昆仑通态屏幕....

②尺寸

2.柜外

2.1开关类

（1）行程开关

（2）接近开关

（3）磁性开关

2.2感应器

（1）光电

①漫反射光电

②镜反光电

③对射光电

（2）激光测距仪

（3）温度传感器

（4）压力传感器

（5）液位传感器

（6）流量传感器

2.3阀

①水阀（双头阀）

②气阀（电磁阀）

2.4推杆

①液压控制（液压电机）

②气缸
