erps 单环基本原理

erps 单环基本原理

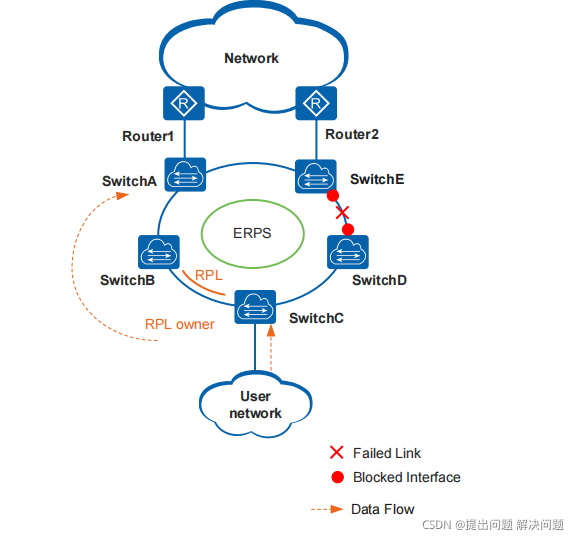

链路故障

1. SwitchD和SwitchE检测到链路故障，将故障链路上的端口阻塞，并刷新本设备的
   FDB表项。
2. 然后，SwitchD和SwitchE向外发送携带本地端口链路故障消息的SF RAPS报文，即
   一旦感知到链路故障，SwitchD和SwitchE会连续发送3个相同的RAPS报文，然后
   以5s的间隔持续稳定发送。
3. 其他设备收到SwitchD和SwitchE发送的SF RAPS报文后，都刷新本设备的FDB表
   项。当SwitchC设备（RPL owner端口所在设备）收到该RAPS报文后，放开RPL
   owner端口，并刷新自己的FDB表项。同样，当SwitchB设备（RPL neighbour端口
   所在设备）收到RAPS报文后，放开RPL neighbour端口，并刷新自己的FDB表项。

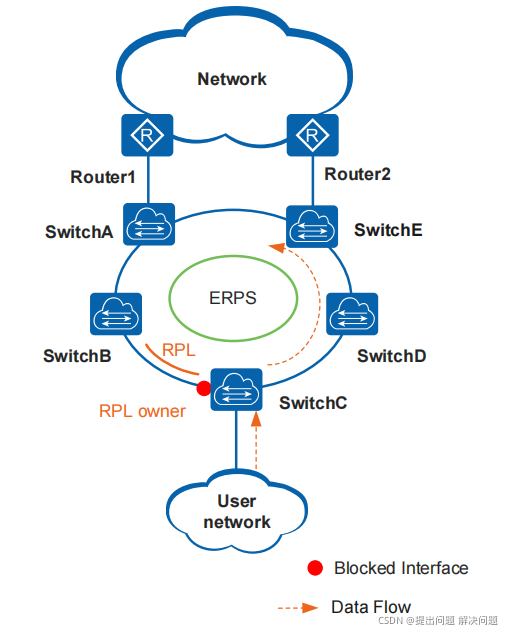

链路恢复

1. 当SwitchD和SwitchE之间的链路恢复后，SwitchD和SwitchE为了防止收到过期的
   RAPS协议报文，分别启动Guard Timer定时器，在该定时器超时前不接收其他
   RAPS协议报文。同时SwitchD和SwitchE会向外发送NR RAPS报文。
2. 当RPL owner端口所在设备（SwitchC）收到NR RAPS报文后，启动WTR Timer定
   时器。当该定时器超时后，RPL owner端口被阻塞，同时向外发送NRRB RAPS报
   文。

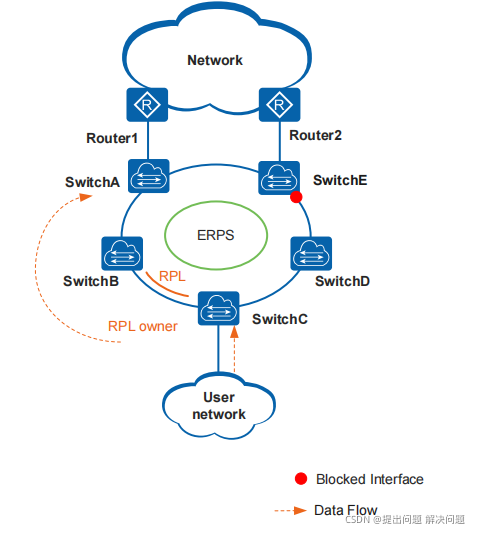

3. 当SwitchD和SwitchE收到SwitchC发送的NRRB RAPS协议报文后，将自己设备上
   原来阻塞的端口放开，停止发送NR RAPS协议报文并且完成FDB表项的刷新。其
   他设备收到SwitchC发送的NRRB RAPS协议报文后，也完成FDB表项的刷新。
