74hc165芯片的移位原理

简介

看到原理图上有关于这款逻辑芯片相关，因为要按着这个来编程序，所以需要对这个芯片有深入的理解，才能保证编程不会错误。理解有一点错误，可能会对编程造成一定的影响的。

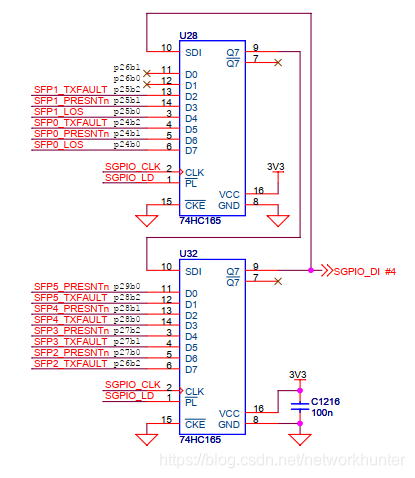

原理图

上图：使用两个逻辑芯片串联，实现把并行的光口的信号转为串行的SGPIO的信号，进而将串行的信号输入到主芯片中。

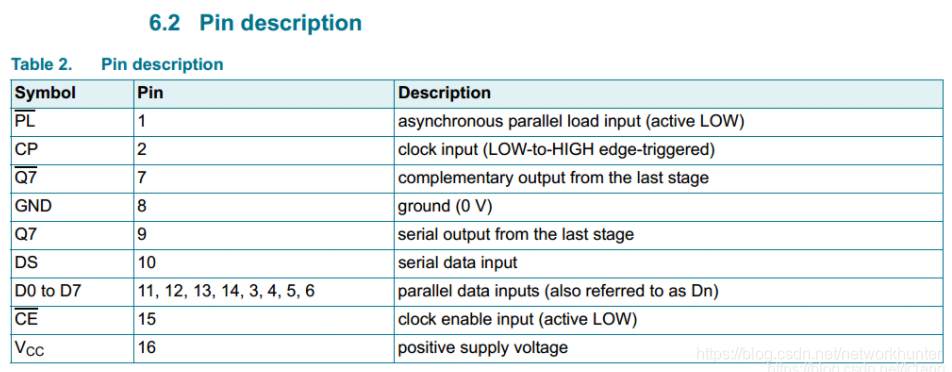

该芯片的功能描述

芯片手册上有非常详细的描述，简而言之就是将并行的信号转为串行信号。

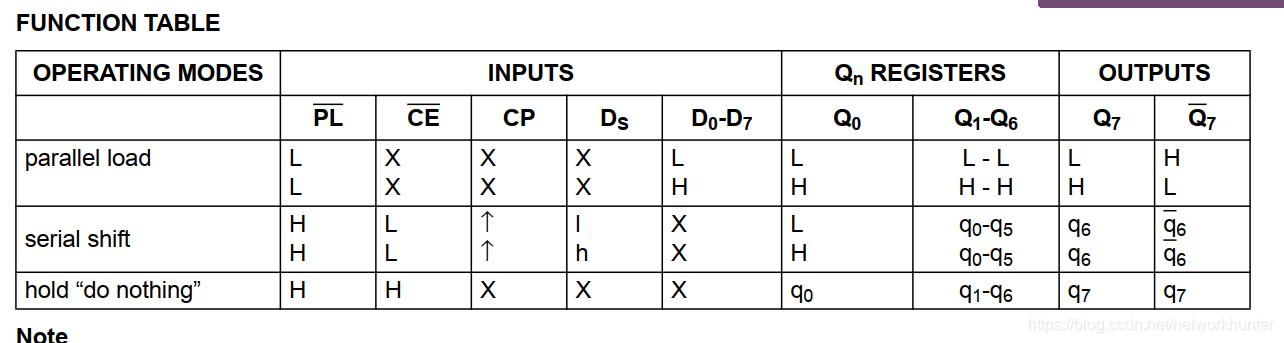

真值表

对真值表的解读：

• 前两行，当PL为低电平时（L），D0-D7 输入的并行信号，会同时也输入到Q0-Q1中，表示D0是L Q0也是L， D0是H Q0也是H，依次类推，D1-D7 也同样 拷贝到 Q1到Q7中。

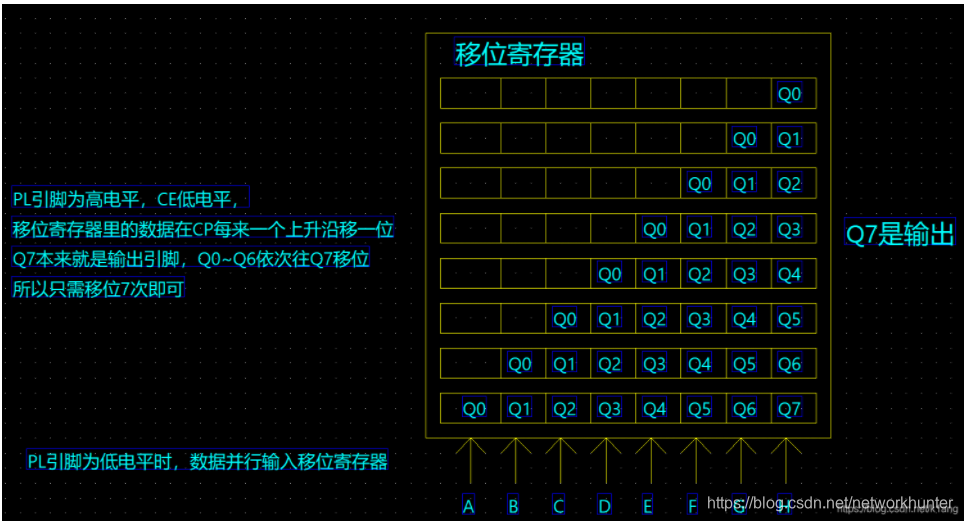

• 第3行第4行PL为高电平，CE为低电平，CP来一个上升沿的时候，DS（串行输入的引脚）DS里的值移位到Q0中，而Q0里原来的值移位到Q1中，Q1里原来的值移位到Q2中，。。。依次类推，Q6的值移位到Q7中。Q7原来的值以串行的方式发送出去。

按单个芯片来说，每来一个时钟，值会以串行的方式被移出一位，移出的位形成串行的信号。

两个芯片串在一起

把16个并行信号，转为16个串行信号。

U32的D7第一个被移出到SGPIO_DI（同时也会移入到U28的D0中）, D6的值会移入到D7，D5会移入到D6，。。 D0移入到D1。 U28的D7会移入到U32的D0中，没来一个时钟就会向下移动一次，16个时钟之后DI引脚就得到了16个bit的串行信号。
