cmw500信令和非信令的区别

以下是 CMW500 信令测试与非信令测试的核心区别对比，从原理、流程到应用场景的全面解析：

---

核心区别总表

维度	信令测试（Signaling）	非信令测试（Non-signaling）
测试原理	终端与CMW500建立完整协议栈交互（模拟真实基站）	直接控制终端射频芯片（绕过协议栈）
连接方式	需终端开机注册网络（SIM卡/IMEI认证）	通过GPIB/USB发送底层命令（如SCPI指令）
测试速度	慢（依赖信令流程，单次测试≥30秒）	极快（跳过信令交互，单次测试≤1秒）
测试能力	支持协议一致性、吞吐量、呼叫功能等全场景验证	仅限射频指标测试（功率/频率/EVM等）
校准适用性	不支持产线校准	生产校准核心方案（如天线阻抗调谐）

---

一、工作流程对比

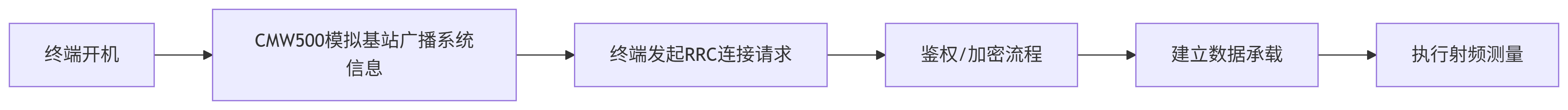

信令测试流程

耗时瓶颈：信令交互（如LTE Attach流程需2~5秒）。

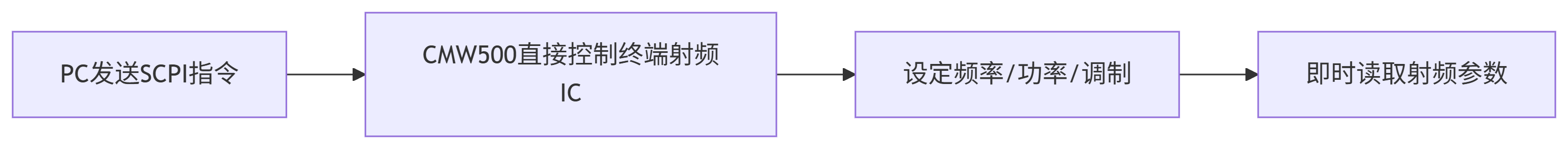

非信令测试流程

速度优势：跳过协议栈，直接操控物理层。

---

二、关键技术差异

项目	信令测试	非信令测试
终端控制接口	空口无线信号	工厂接口（FTM模式/Direct Transfer）
协议栈参与度	全协议层（PHY→NAS）	仅物理层（PHY）
测试模式切换	需终端支持正常开机模式	需终端进入工程模式
损耗补偿	自动读取终端上报的AFC/APC值	需提前加载校准文件（.cal）

📌 关键提示：非信令模式依赖 终端固件支持FTM（Factory Test Mode），部分旧机型可能不兼容。

---

三、典型应用场景

信令测试适用场景

• 研发认证：GCF/PTCRB协议一致性测试（TS 36.523）

• 网络仿真：多小区切换、VoLTE通话质量测试

• 吞吐量验证：TCP/UDP数据传输稳定性分析

非信令测试适用场景

• 产线校准：快速校准射频功率/频率（每秒5~10台）

• 故障诊断：定位天线阻抗失配或PA故障

• 硬件验证：PCB贴片后射频通路基础测试

---

四、配置差异示例（CMW500操作）

信令模式配置

1. 选择 "LTE Signaling" 测试模板

2. 设置 PLMN/频段/TAC 等网络参数

3. 终端开机等待注册成功 → 执行测试

非信令模式配置

1. 连接终端 工程接口（如USB-Diag端口）

2. 加载 校准序列脚本（如AT+EXTFTM指令集）

3. 选择 "Non-signaling" 模式 → 触发瞬发测量

---

五、常见误区澄清

• ❌ “非信令测试不准确” → 真相：其射频精度与信令模式一致（同一硬件系统），但缺少协议层状态验证。

• ❌ “信令模式可完全替代非信令” → 真相：产线校准必须用非信令模式（信令模式无法控制APC闭环）。

---

总结

信令测试是 功能与协议验证 的基石，非信令测试是 产线效率 的核心：

• 选信令：需测试网络交互、协议合规性、复杂业务场景；

• 选非信令：追求秒级射频测量速度的生产环境（校准/故障扫描）。
  二者互补：研发阶段信令测试保证功能完整，量产阶段非信令测试提升10倍效率。
