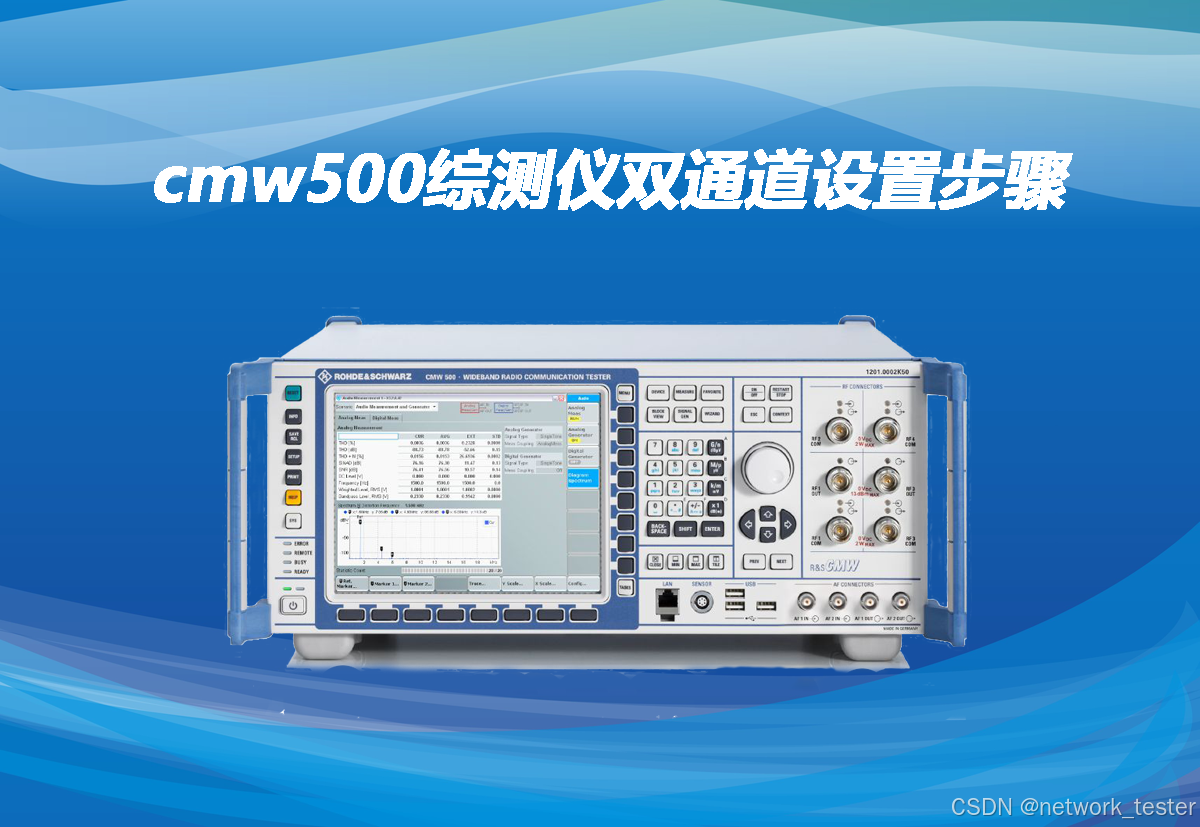

cmw500综测仪双通道设置步骤

以下是配置罗德与施瓦茨 CMW500 综测仪双通道（Dual Channel）的基本步骤，适用于多天线（如 MIMO）测试或双端口同步测量场景：

---

1. 硬件连接

• 射频端口：将 CMW500 的两个射频端口（如 RF1 COM 和 RF2 COM）分别连接到被测设备（DUT）的两个天线端口。

• 同步信号（可选）：若需严格的相位同步，可通过外部触发线连接两个通道的触发端口（如 TRIG IN/OUT）。

• 参考时钟（可选）：若需时钟同步，确保两个通道共享同一参考时钟源（内部或外部）。

---

2. 软件配置

步骤 1：进入多通道模式

1. 开机后，进入主界面选择 "Multi-Evaluation" 或 "Multi Cell" 模式（取决于测试场景）。

2. 在 "Configuration" 菜单中启用 Dual Channel 功能。

步骤 2：配置通道参数

• 通道 1（RF1 COM）：

  • 设置频率、带宽、功率等参数（如 LTE 2.1 GHz，20 MHz 带宽）。

  • 选择信号类型（如 LTE FDD，QPSK 调制）。

• 通道 2（RF2 COM）：

  • 设置与通道 1 相同或不同的参数（根据测试需求，如 MIMO 测试需同频段）。

  • 确认通道间隔离度（避免干扰）。

步骤 3：同步设置

• 时钟同步：

  • 在 "Sync/Trigger" 菜单中，选择 "Internal"（共享内部时钟）或 "External Ref"（外接参考时钟）。

• 触发同步：

  • 设置触发源（如通道 1 为主触发，通道 2 为从触发）。

  • 调整触发延迟（确保时序对齐）。

步骤 4：激活通道

• 分别启用两个通道的 Signal Generator（信号生成）和 Analyzer（信号分析）功能。

• 确认资源分配无冲突（如 CMW500 的硬件资源是否支持双通道同时工作）。

---

3. 验证配置

1. 信号输出验证：

   • 使用功率计或频谱仪分别测量两个端口的输出功率和频率，确保与设置一致。

2. 同步验证：

   • 对于 MIMO 测试，观察通道间的相位一致性（如使用信道模拟器验证）。

3. 协议测试（可选）：

   • 运行 LTE MIMO 吞吐量测试，确认双通道协作正常。

---

注意事项

1. 硬件限制：CMW500 的双通道性能可能受硬件选件限制（如是否支持双 RF 前端）。

2. 校准：双通道测试前需执行系统校准（路径损耗补偿）。

3. 资源分配：确保两个通道的测试模式（如 LTE + WLAN）在 CMW500 的许可范围内。

---

参考文档

• 罗德与施瓦茨官方手册 《CMW500 User Manual》（第 10 章：多通道操作）。

• 应用笔记 《CMW500 MIMO Testing Guide》（针对 MIMO 场景的详细配置）。

如有具体测试场景（如 LTE MIMO、5G NR 双连接），可进一步调整参数细节。
