OSPF：开放式最短路径优先协议（第二天）

LSA的类型

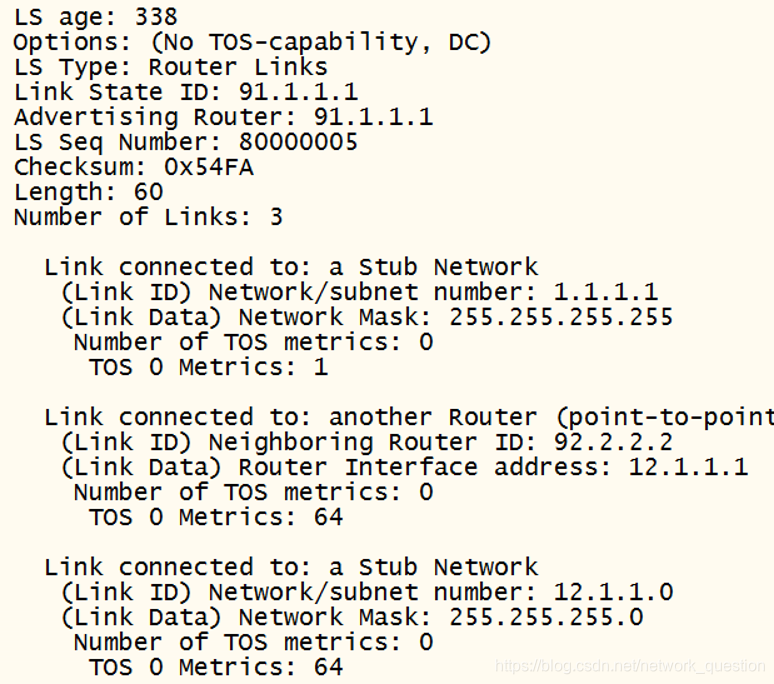

第１类LSA：Router LSA

作用：描述了本路由的接口（路由信息）以及链路（拓扑）信息，接口连接邻居状态，到达邻居的cost
link-id：通告路由器的router-id
ADV：通告路由器的router-id
Stub network：stub连接到一个末末梢网络
Transit network：传输网络（MA网络会产生），连接到一个网，虚拟出的DR
p2p：指明一个方向

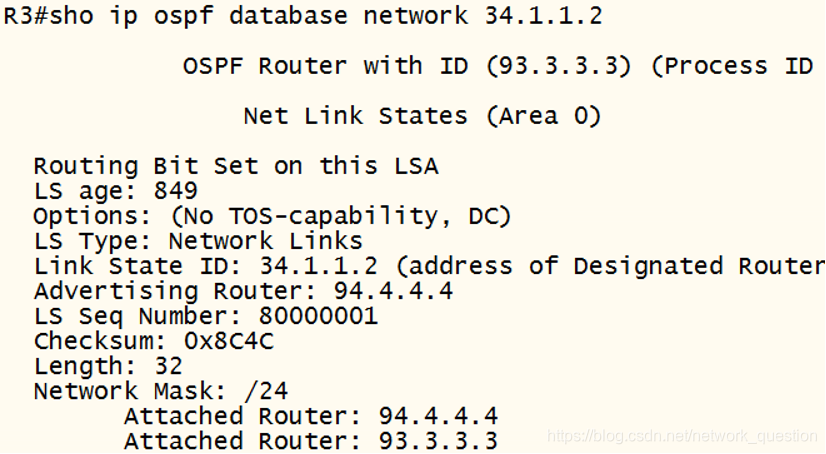

第2类LSA：Network LSA

作用：在MA网络中用于通告该网络中所有的路由，并描述该网络的网络掩码（所以在MA网络中的网络掩码必须一致）
link-id：MA网络DR路由器接口地址
ADV：DR路由器的router-id
为了补充第一类LSA无法具体的有向图，全网都能收到1、2类LSA

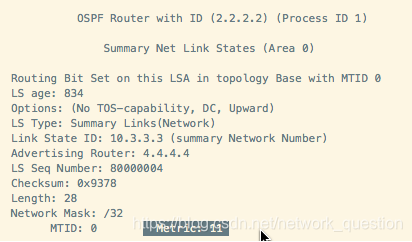

第3类LSA：Summary LSA

又称为距离矢量型LSA
在ASBR上提取检索完的路由信息，携带有前缀、掩码、开销、通告者（没有携带下一跳地址，在树中找到通告者也就知道了下一跳地址）
全网洪泛，一个前缀就有一个单独的LSA，在经过其他ASBR时修改通告者信息
link-id：所传递的路由信息的网络号
ADV：所在区域我的ABR对应的router-id

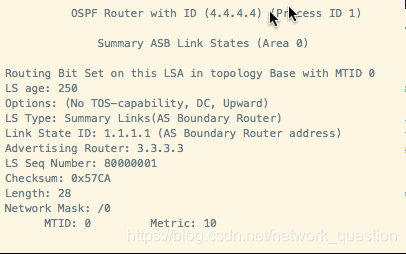

第4类LSA：ASBR-Sunmary

解决第5类LSA在离开本区域后在书中检索不到
在经过下一个ABR是修改通告者信息
第4类被称为是一种特殊的3类LSA，唯一的区别是装载的对象不同，3类装载的是域内前缀，4类装载的是ASBR的router-id
link-id：ASBR路由器的router-id
ADV：所在区域ABR的router-id

第5类LSA：External

通过重发布进入的路由
一个前缀有一个单独的LSA
link-id：外部路由网络号
ADV：ASBR路由器router-id

Metric type 1 叠加内部开销
Metric type 2 （默认）不叠内部开销
FA转发地址：消减次优路径，必须满足两个条件：1、网络类型为MA网络     2、下一跳地址被OSPF宣告过，那么重发布进去的该条外部路由会被直接写上FA下一跳地址
External Router tag 外部路由标记：标记外部路由，方便查找和抓取

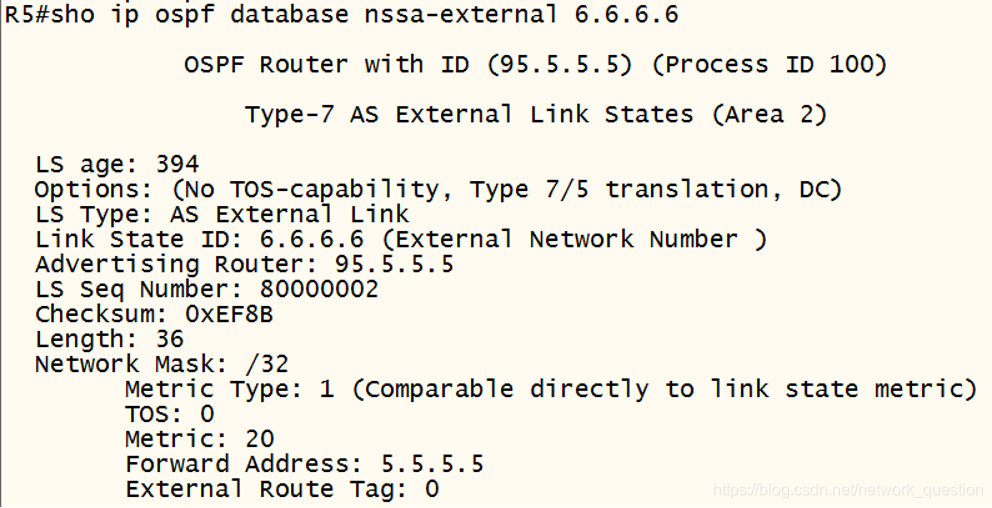

第7类LSA：External

作用：在NSSA区域中，用于通告外部路由信息
link-id：外部路由网络号
ADV：ASBR路由器的router-id
仅在本NSSA区域中传递
由ASBR通告，携带外部路由条目，为使得其他路由器能够识别该条目，在传递出该NSSA区域后，被新的ASB转换为5类LSA

特殊地址：

STUB区域

不接受外部路由且还能到达外部网络的区域
在区域所在的ASBR上拒绝4、5类LSA，并且产生一条默认三类缺省

NSSA（not so to stub area）区域

不接收除了本区域之外的外部路由
在区域所在的ABR上拒绝4、5类缺省并且把自己区域产生的5类换成7类，7类与5类唯一的区别就是类型不一样，其他都一致
如果要解决NSSA区域与外部网段通信的问题，需要手动配置一条默认路由下放给NSSA区域

area 1 nssa default-information-original

NSSA区域产生的外部路由如果出该NSSA区域需要在ABR上进行7类转5类的操作，如果有多个ABR，7转5的操作只需要在router-id大的设备上配置
配置特殊区域时，需要在该区域的所有路由器上配置特殊区域

totally STUB

在STUB的基础上在追加过滤3类LSA

totally NSSA

在NSSA的基础上在追加过滤3类LSA
totally一定会产生一个默认的3类缺省
配置只需要在ABR上加上关键字no-summary

area 1 nssa no-summary

是否配置totally，根据实际情况来定，单ABR的请鲁昂下需要配置，多ABR的情况下配置会出现负载均衡，导致选路不佳

汇总与默认路由

域间路由

针对3类LSA汇总，只能在ABR上操作

router ospf 1
area 1 range 10.0.0.0 255.0.0.0    //对区域1的路由进行汇总，然后通告给area0

area 1 range 10.0.0.0 255.0.0.0 not-advertise      //此命令可以过滤明细路由

汇总的本质：删除明细路由，然后创造一套本地产生的汇总路由（一般路由协议产生的汇总在本地都指向空接口防环）

域外路由

针对5类和7类LSA汇总，只能在ASBR上进行汇总

summary 10.0.0.0 255.0.0.0   //对外部路由进行汇总

默认路由

1、重发布路由表中的默认路由
2、路由表中的默认路由+default-information（推荐用法）
3、default information-original always 强制下发缺省，慎用

高级操作

stub路由器

max-metric router-lsa //经过该路由器传递的1类LSA都会把metric调到最大，但凡有别的路径都不回经过该路由器

max-metric router-lsa on-startup 5   //收到LSA5秒内metric值会设置为最大

max-metric router-lsa on-startupwait-for-bgp  //收到LSA在BGP收敛之前会把metric值设为最大（防止BGP收敛引发的瞬时路由黑洞现象）

max-lsa 10  //限制路由器LSA接收的数量，目的是保护该路由器

Graceful restart  //完美重启，当OSPF进程丢失或重启的时候，OSPF的路由不会从路由表中删除

domain-id 0.0.0.1   //用于判断OSPF是否在一个AS，默认为进程号
