Altium Designer学习记录

目录

1.在原理图中给所选的器件进行自动编号。

2.封装管理器，统一变更封装

3.原理图转换为PCB后，出现器件绿色的问题。

4.器件矩形区域排列。

5.板框的尺寸显示。

6.将区域缩小至板框内。

 7.添加电源层和地层。

8.创建网络类。

9.布局总结

---

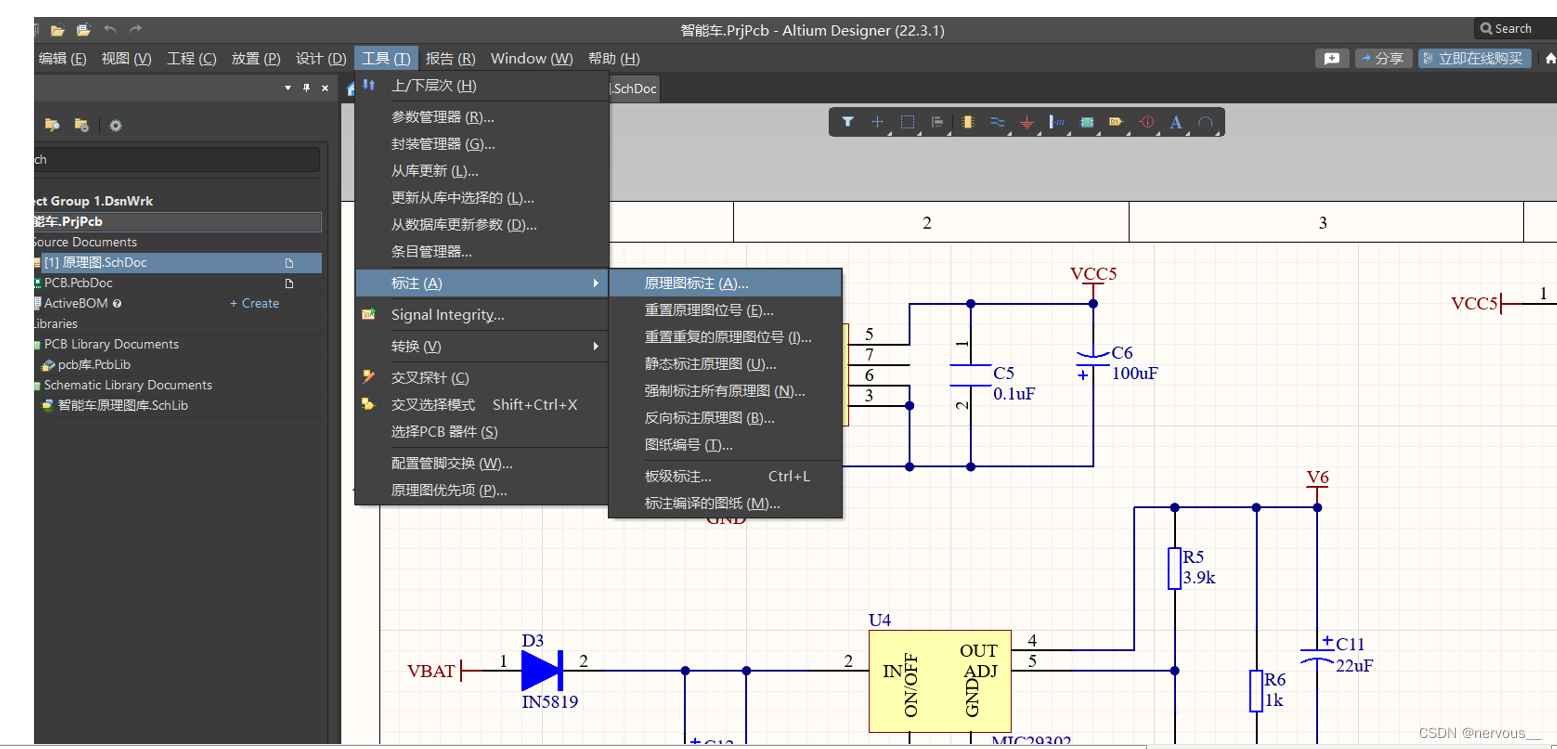

1.在原理图中给所选的器件进行自动编号。

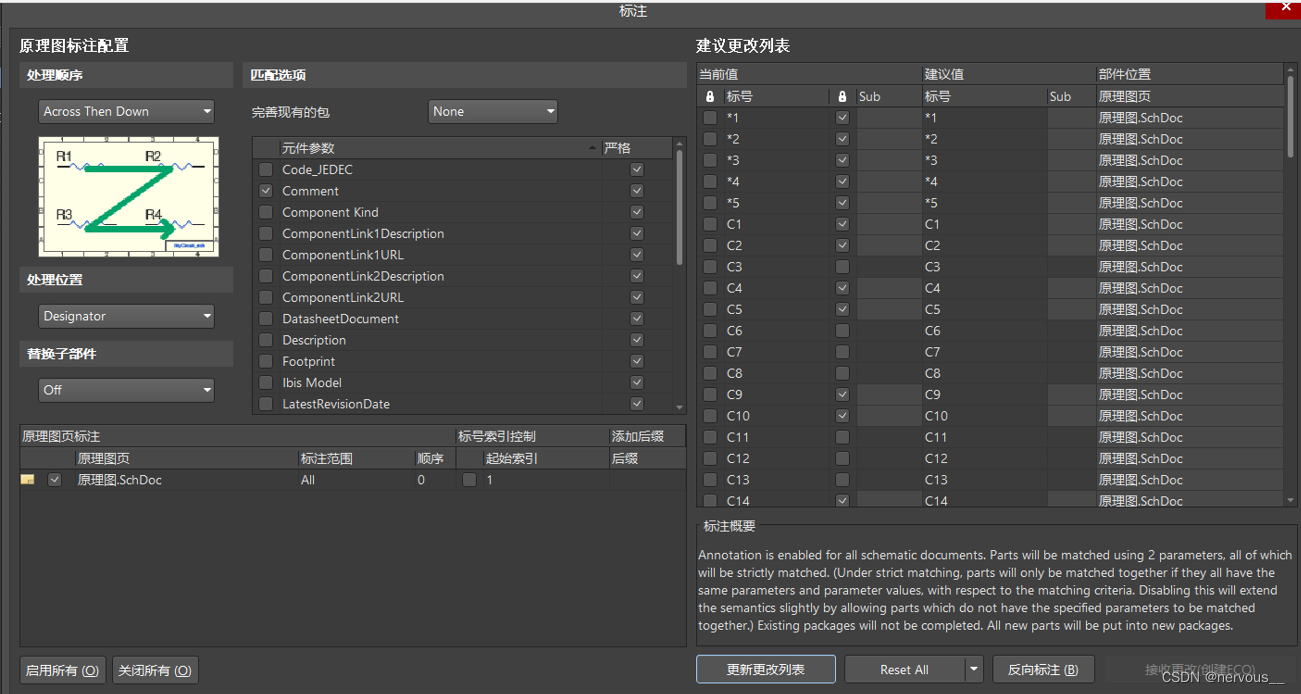

步骤 ：快捷键T+A+A，处理顺序中可以改变编号的顺序，起始索引可以改变第一个编号的数字，更改完后，点击更新更改列表，在选择接受更新列表。

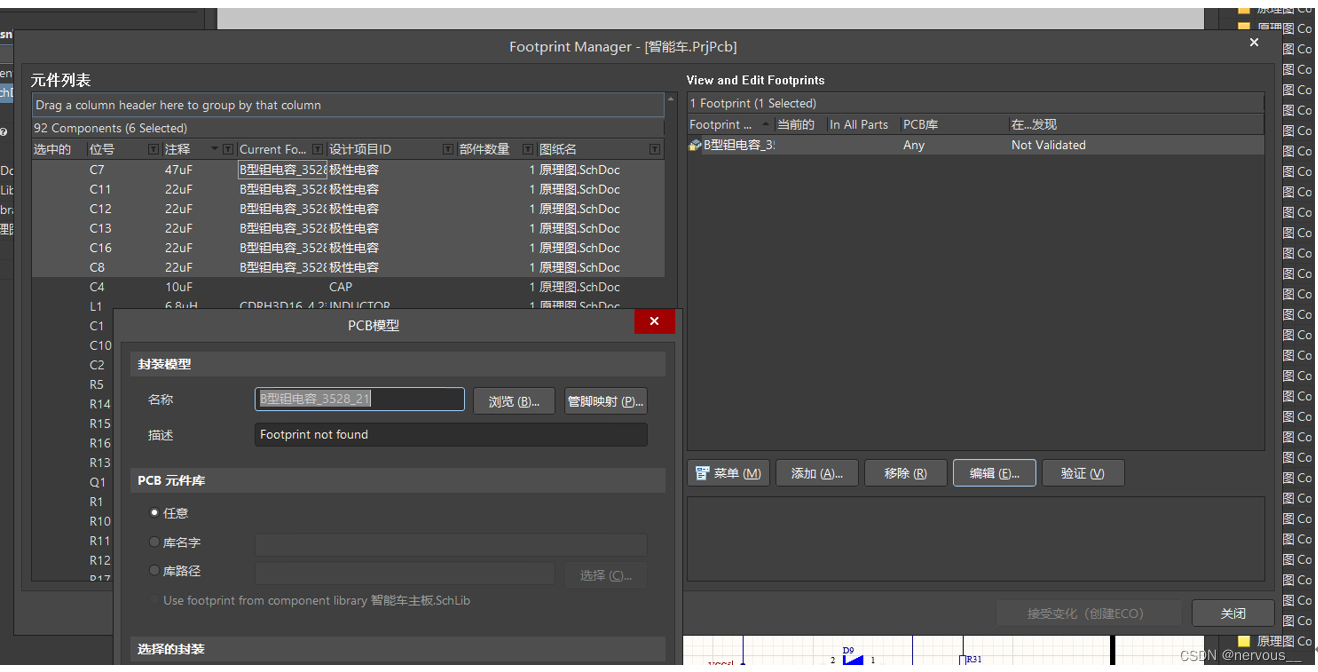

2.封装管理器，统一变更封装

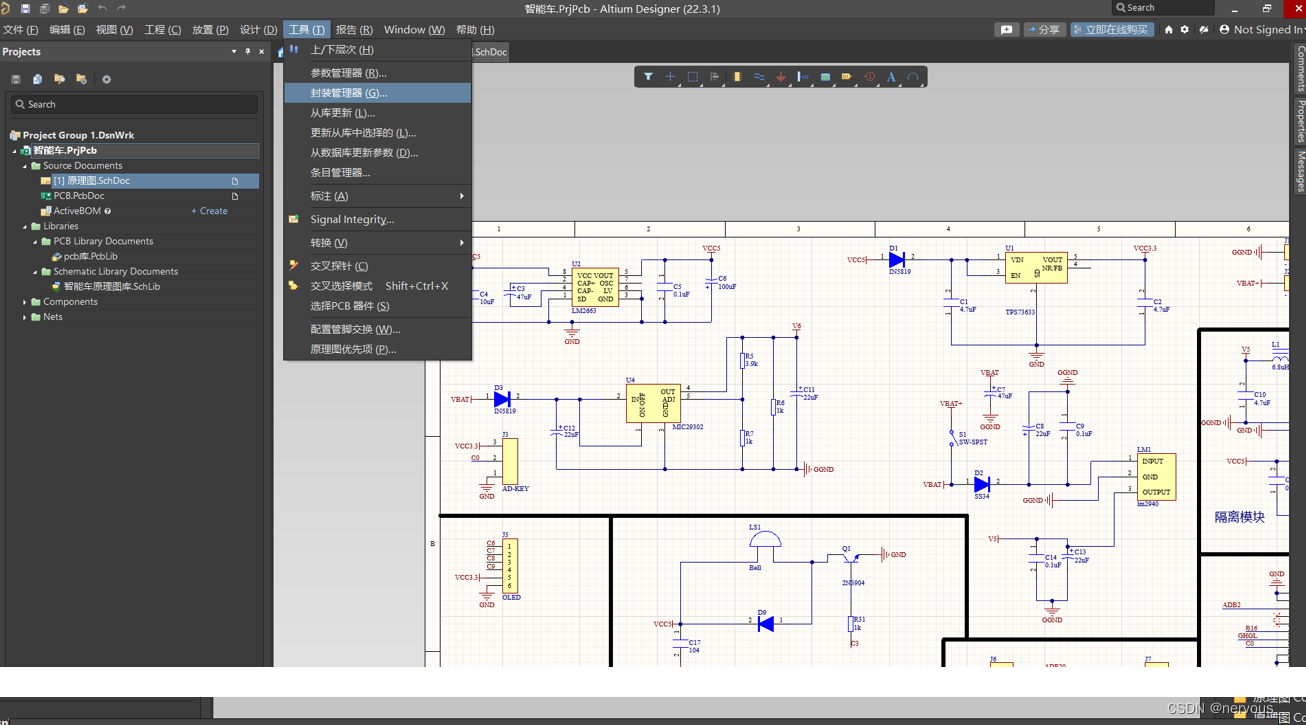

 步骤：工具中选择封装管理器，选中需要更改的器件，编辑封装。

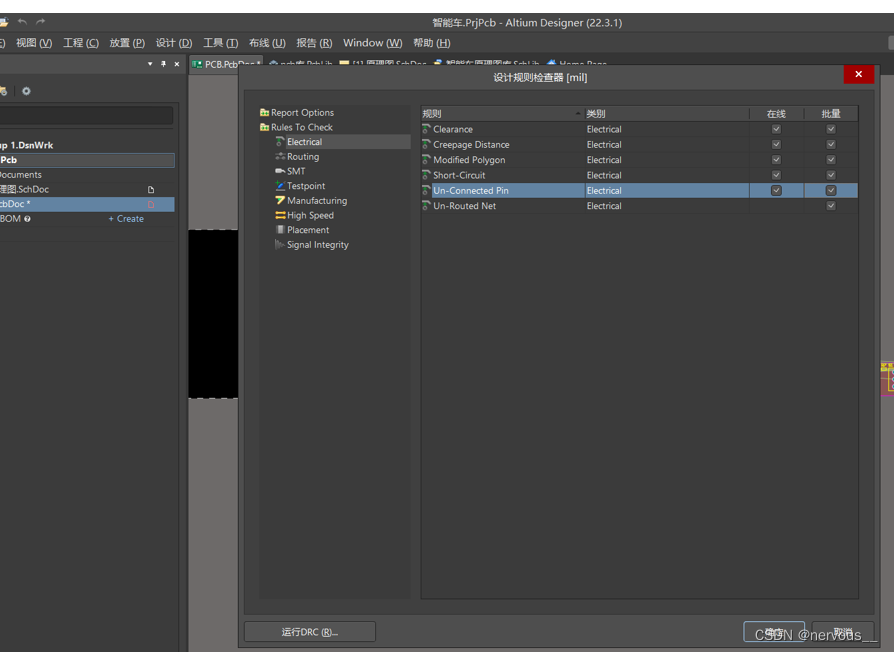

3.原理图转换为PCB后，出现器件绿色的问题。

原因：设置的规则不对，需要修改规则即可。

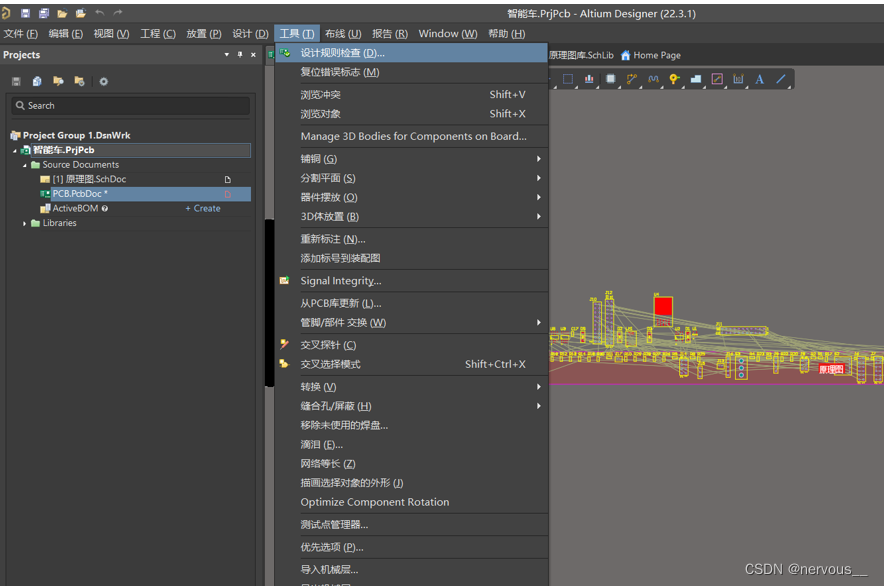

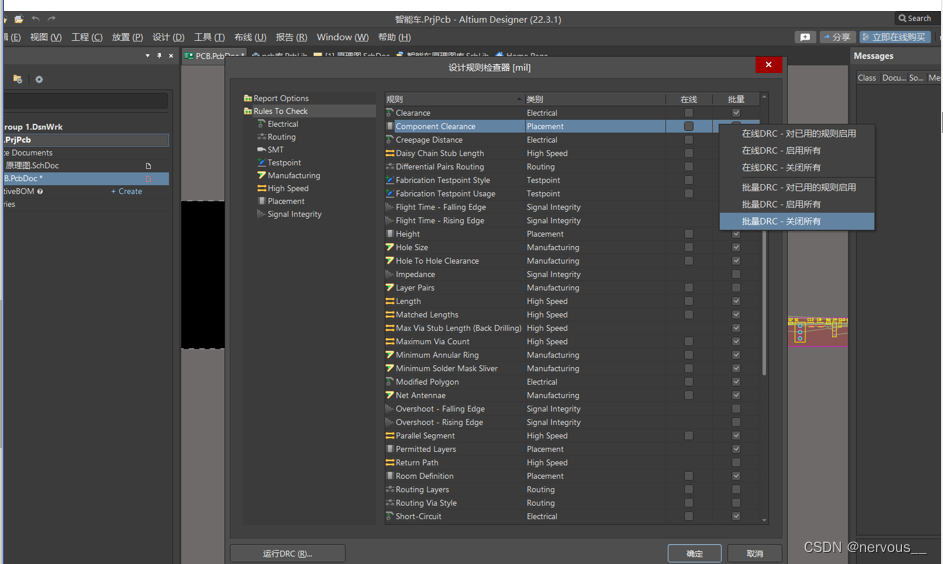

步骤：工具->设计规则检查中，将在线DRC和批量DRC全部关掉，并将Electrical全部打开。

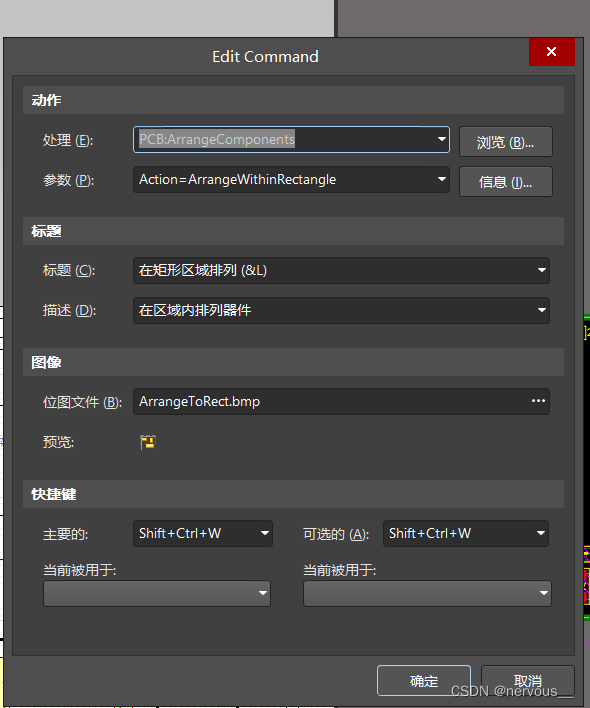

4.器件矩形区域排列。

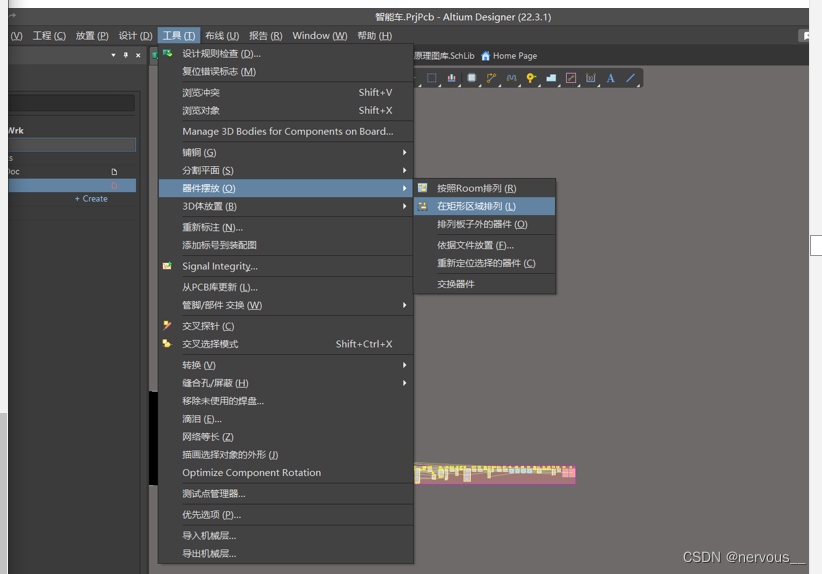

选中器件后，点击工具中的器件摆放，选择在矩形区域排列，可按住Ctrl,再左击鼠标点击在矩形区域排列，修改快捷键方式，其它的快捷键修改方式类似。

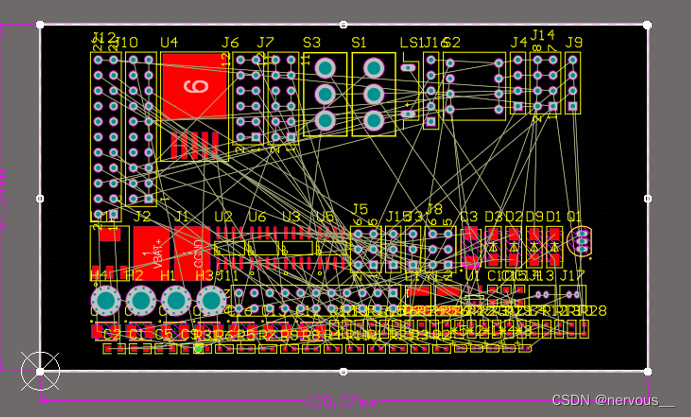

5.板框的尺寸显示。

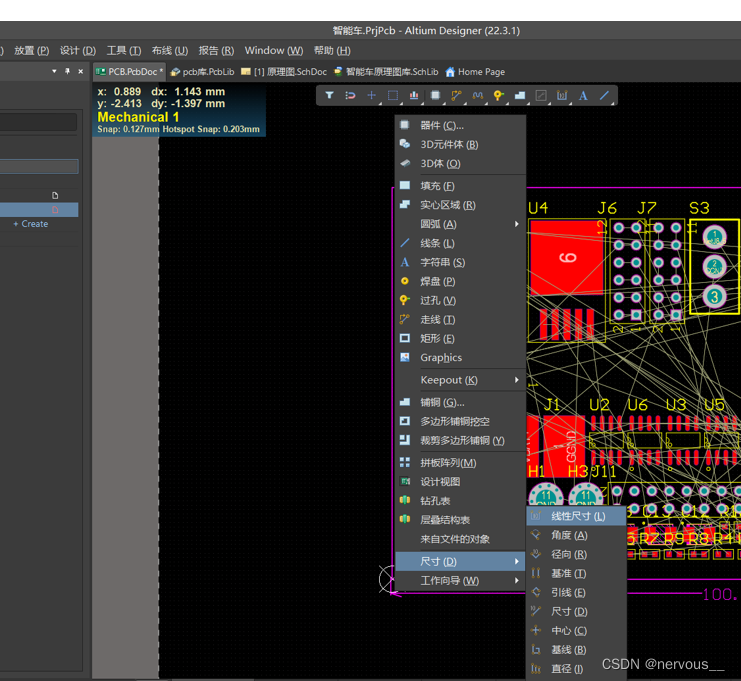

快捷键P+D+L，按住空格键可以由水平方向转换为垂直方向。

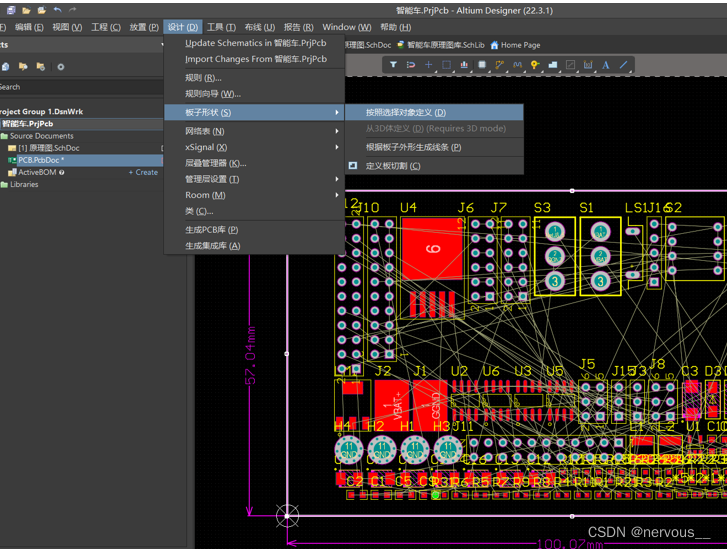

6.将区域缩小至板框内。

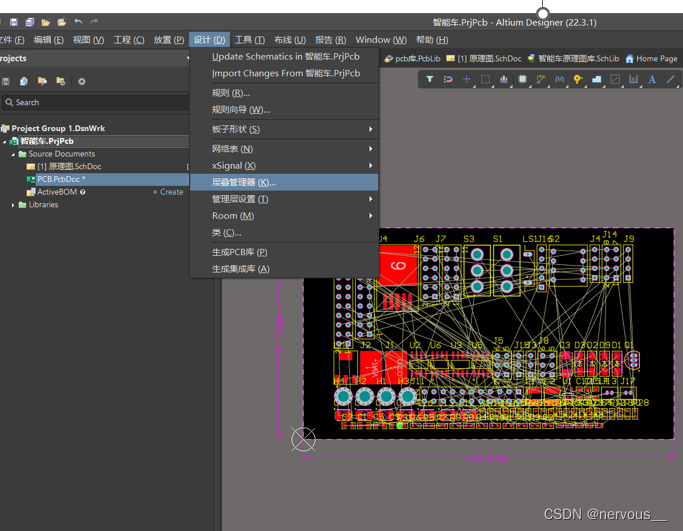

 7.添加电源层和地层。

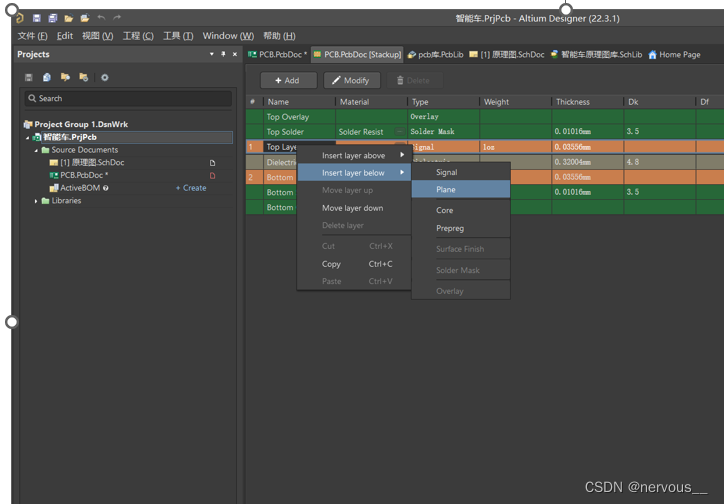

 在设计->叠层管理器中，右击Top Layer，添加Plane。

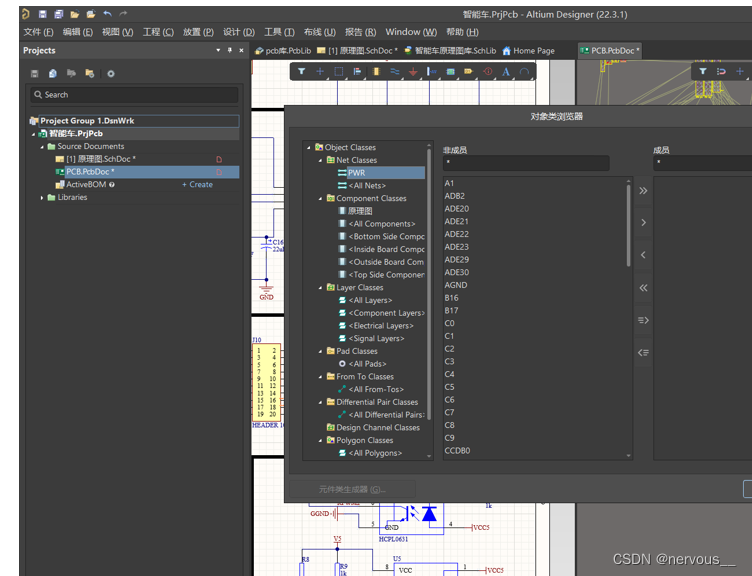

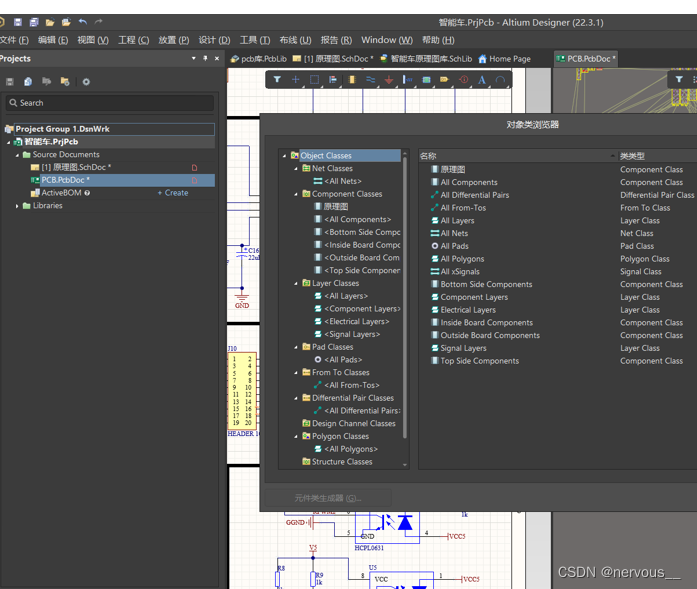

8.创建网络类。

快捷键D+C

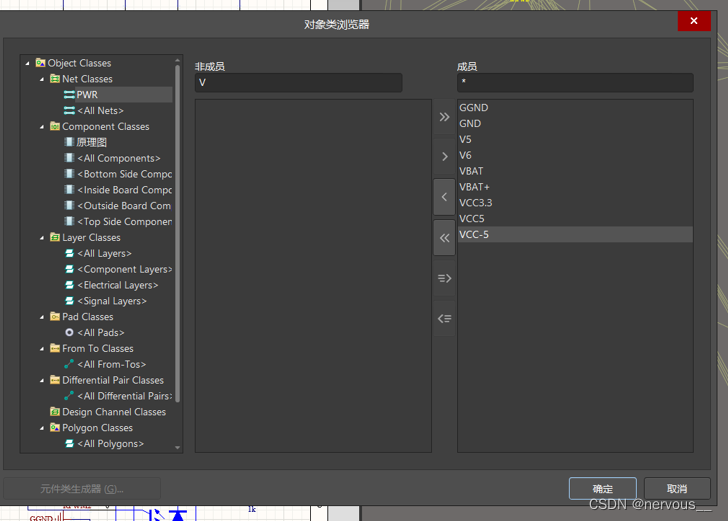

 右击Net  Classes,添加网络类

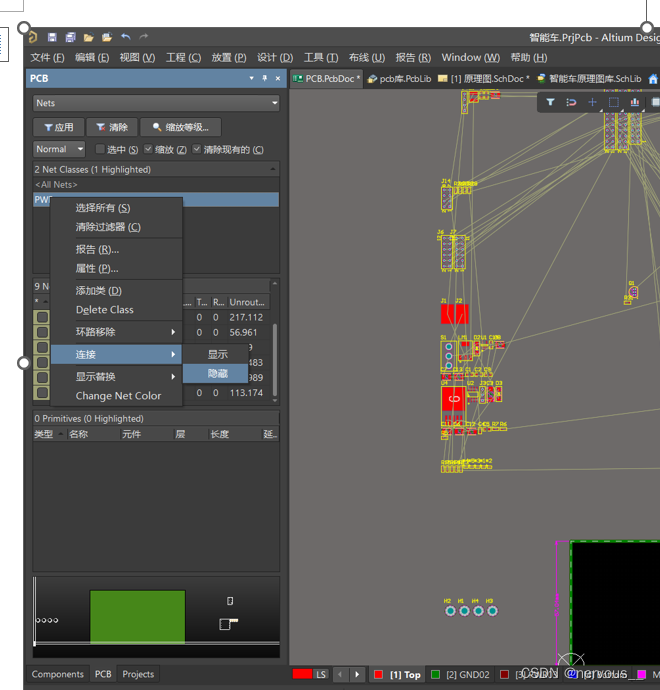

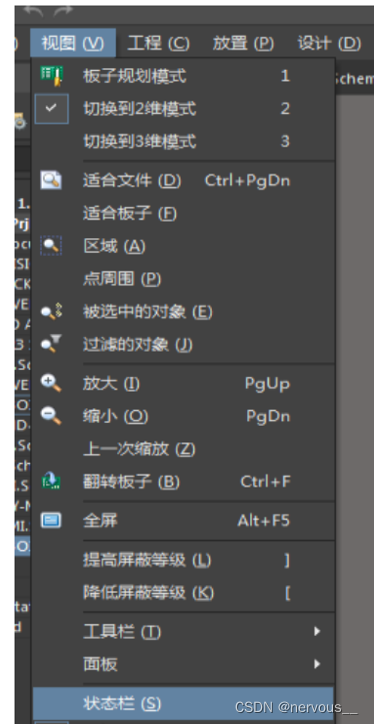

视图 ->状态栏中，可以在右下角显示Panels,点击Panels->PCB



 可将创建的电源类的网络全部隐藏，方便布局。

9.布局总结

1.现在原理图中将选中各个模块，并在PCB中矩形区域显示，分出一个一个模块，再将电源类的网络隐藏，按照模块，电源流向，信号走向进行布局。

2.IC的滤波电容遵循先大电容再小电容。

3.注意使用对齐等功能。
