LCH3506核心模块全景：小体积，大能量
LCH3506核心模块采用 22nm工艺，设计理念为低成本、低功耗、高实时性。

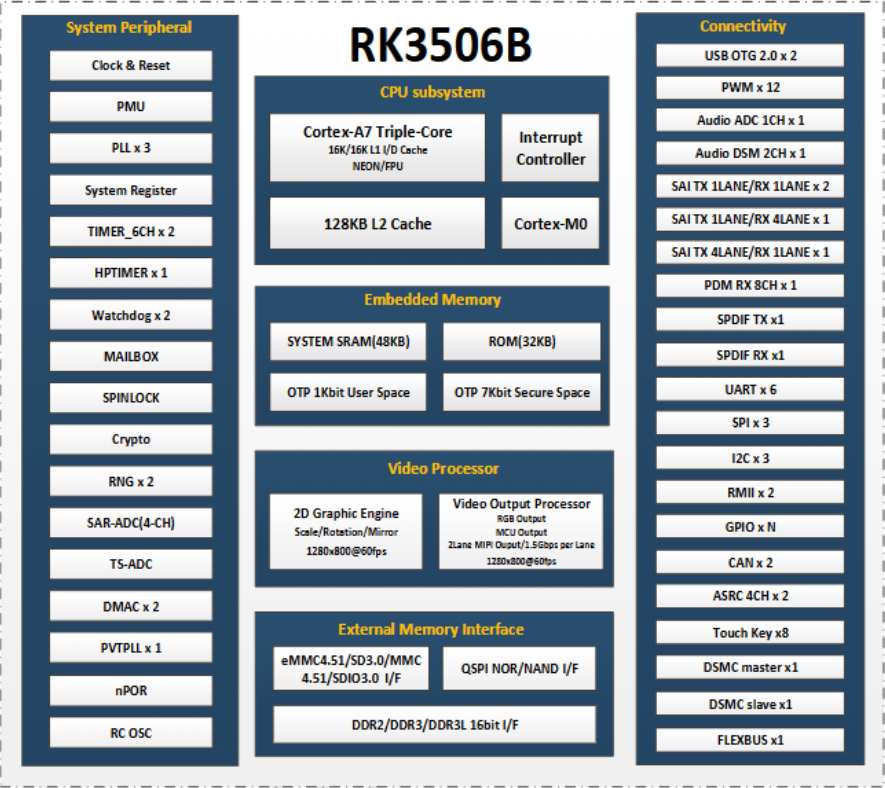

- CPU架构：三核ARM Cortex-A7 + 单核Cortex-M0（主频1.5-1.6GHz / 200MHz）兼顾应用层处理与实时控制的双重需求——这意味着它能在人机界面显示与工业控制任务之间实现无缝切换。
- 内存存储：DDR3 256MB/512MB + eMMC4.51 8GB，可选SPI Flash 256MB/512MB，为嵌入式系统提供流畅且稳定的运行体验。
- 图形与显示：支持LVGL轻量UI框架、2D硬件加速、1280×1280分辨率输出（RGB / MIPI-DSI）
- 视频能力：软解720P@30fps H.264/MJPEG，支持RTSP流

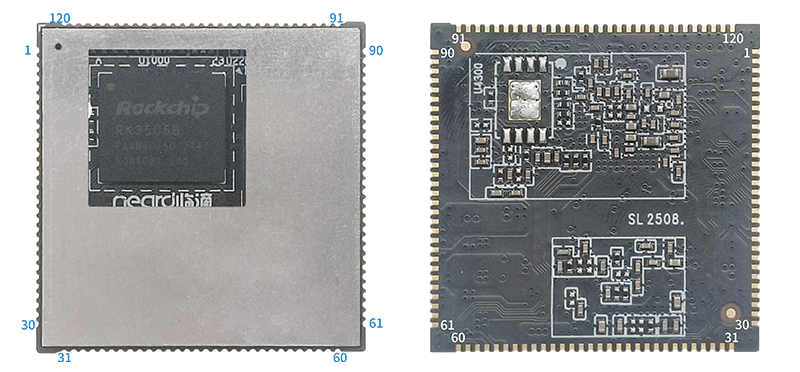

LCH3506核心模块采用35mm×35mm超小尺寸封装，厚度轻薄，重量仅9.3g，便于紧凑型嵌入式设计和多场景集成。
- 封装类型：120Pin 邮票孔（1mm Pitch），支持高速信号传输与可靠焊接。对硬件开发者而言，这种结构意味着——更少的设计约束、更高的模块复用率。
- PCB设计：8层高密度布线，优化信号完整性与电源管理。
- 工作温度：商业级 -20~70℃ / 工业级 -40~85℃。
开发板全功能：低成本高实时性，快速落地
LKD3506开发板由 LCH3506核心模块与底板组合而成，通过 120Pin 邮票孔连接器实现高密度可靠的信号传输，兼顾稳定性与灵活扩展。板卡定位 低成本、低功耗、高实时性，适用于工业控制、边缘AI、智能家居以及教育科研等多样化场景。
尺寸与重量：105mm×105mm×17.6mm，重量87.4g
电源：DC 12V/2A
工作温度：商业级 -20~70℃ / 工业级 -40~85℃
系统支持：Buildroot，开放源码，可进行二次开发

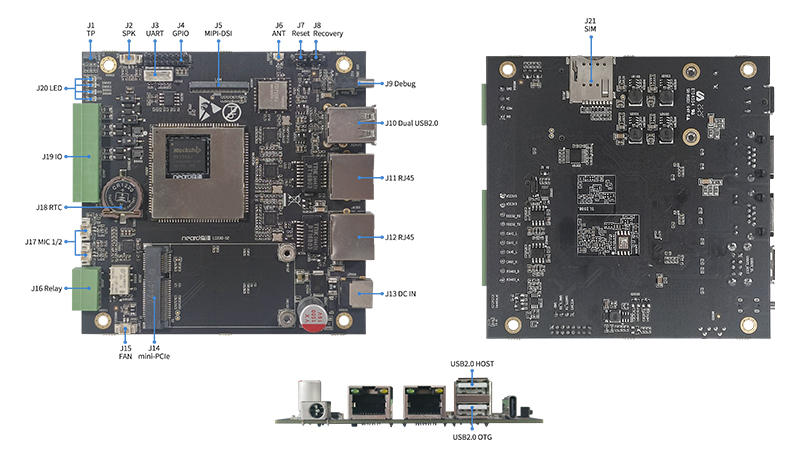

接口与功能
LKD3506开发板基于 LCH3506 核心模块设计，采用标准化接口布局与高集成度设计，兼顾工业应用的稳定性与多功能扩展性。板载丰富的外设接口与通信总线，为用户提供完整的嵌入式系统开发与验证平台。
显示与触控
1 路 MIPI-DSI 显示输出：支持高分辨率屏幕显示。
- 1 路 Touch Panel 接口：支持电容触控屏接入，实现人机交互界面开发。
音频输入与输出
2 路左右声道 Micphone 输入：支持语音采集与音频识别。
1 路立体声音频输出：可外接扬声器，实现语音播报与多媒体播放功能。
USB 与调试接口
2 路 Type-A USB2.0 接口（支持 Host / OTG 模式）。
1 路 Type-C Debug 接口：支持系统调试与固件烧录。
网络与无线通信
2 路 100M 以太网接口：满足多网口通信及工业网络需求。
板载 Neardi WiFi6 模块 FD7155U：支持双频 WiFi 6 与 Bluetooth 5.4。
1 路 mini-PCIe 接口：支持 4G/5G 模块扩展，内置 Micro SIM 卡座。
工业通信与控制扩展
多种工业通信接口：1路UART，1路RS485，1路RS232，2路CAN，多路GPIO以及继电器控制输出。
其他扩展与状态指示
预留 12V 主动散热 FAN 接口：支持温控风扇接入，提升系统稳定性。
贴片式 LED 指示灯：显示电源、系统状态与工作状态，便于调试与监控。

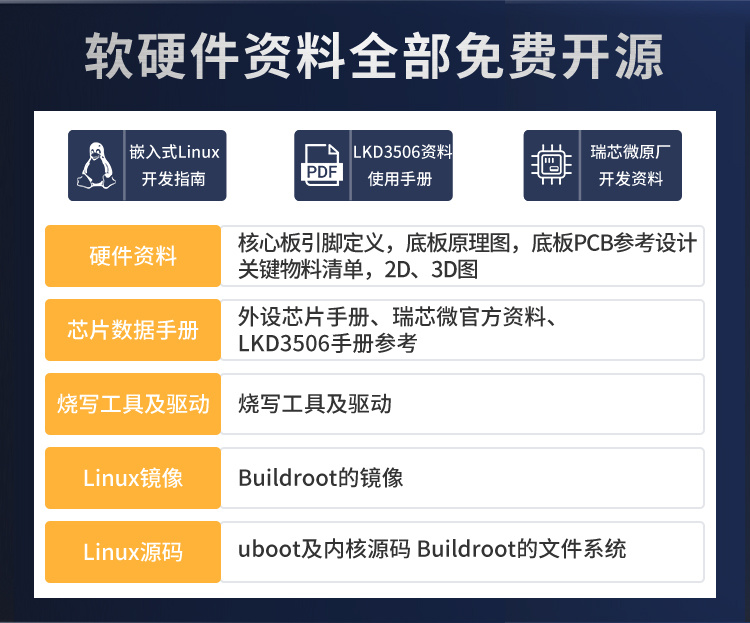

开发资料与技术支持
为支持开发者快速上手，LKD3506 提供完善的软硬件开发资源：
- 硬件资料
- 底板参考设计原理图、PCB图纸。
- 2D/3D 结构图、
- 关键物料清单（BOM）
- 核心模块Pinout
- 软件资料
- 系统固件、驱动源码
- Bootloader、内核、Linux 系统镜像
- SDK 开发包、烧写工具及调试手册
从硬件原理图到系统镜像，从 Bootloader 到 SDK， LKD3506 提供了一套完整且开放的开发资料包——让开发者能从原理验证到量产部署无缝衔接。
LKD3506开发板通过丰富的接口与强大的扩展能力，为工业控制、AI边缘计算、智能家居与教育科研等场景提供高性价比的一体化平台。其完善的文档与软件支持，助力企业与开发者实现从原型验证到量产部署的高效过渡。RK3506 并不是一个“便宜替代品”，而是国产嵌入式系统走向成熟的标志。它让我们看到——国产芯片不止能追赶，更能在低功耗、高实时性和稳定性上定义新的行业标准。
