Achievements provide the only real pleasure in life.

综合就是RTL设计转换为门级表示，是由时序驱动和优化的。vivado支持可综合的语言子集：SystemVerilog、Verilog、VHDL以及三者的混合语言。systhesis支持两种设计模式：project mode 和 non-project mode。

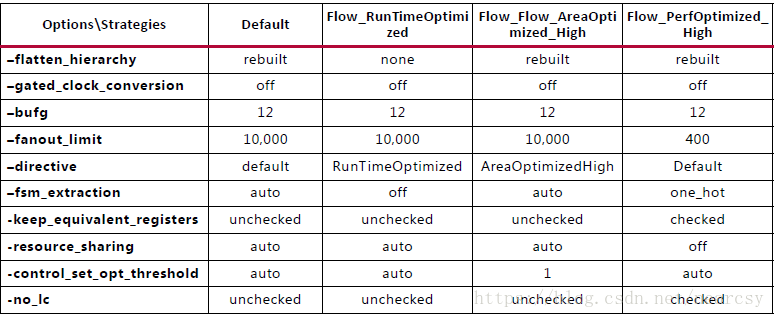

vivado有四种大的综合策略：default/runtime/area optimized/perf optimized，同时支持定制策略。下面list preconfigured strategies：

在综合之前或者之后，可以使用T code（tcl.pre tcl.post）。

下面说一下关键的几个点：

1. gated-clock-conversion：

off-关闭门控时钟转换成时钟使能。on-遇到systhesis attribute （* gated_clock = "ture" *）时，转换成时钟使能。 auto-如果遇到gated_clock属性或者vivado检测出门控时钟的时候都会转换。

2. BUFG

tool infers up to amount specified and tracks how many BUFGs are instantiated in the RTL。systhesis推断出最多使用多少个bufgs。

3. fanout_limit

如果超过了number of loads，才开始进行逻辑复制。注意：控制信号不受此影响，例如set/reset/clock en等。如果要使用更精确的控制，建议使用attribute max_fanout进行控制。

4. resource_sharing

dsp资源共享，可以看出runtimeOpt/areaOpt/default都是auto，就是说perform resource sharing depend on timing of design。而perOpt则是on，保证性能最佳，牺牲面积，

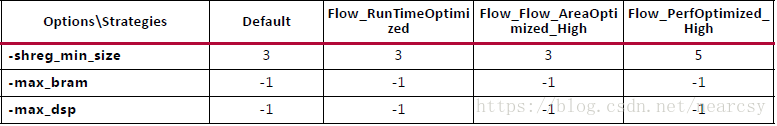

5. max_bram/max_dsp

设计中最大可使用的block ram/dsp资源。通常用在设计中包含black box或者网标文件，给其预留足够的资源。

结合实际工程查看了一下，systhesis约束，发现这些参数仅仅是作为guidelines，并不是force。

gated clock conversion,用于管理门控时钟，而非专门的时钟管理模块MMCM/PLL。例如二分频电路。典型危害：时钟出现毛刺，clock skew会恶化。同时发现门控时钟，vivado不会主动插入BUFG，识别为local clock，使用Fabric布线资源而不是时钟网络，会跟其他关键路径竞争布线资源，影响时序。

module gated_clock
  (
   input               wire                sys_clk,
   input               wire                d,
   output              reg                 q
   );
   /************************************************/
    (* gated_clock = "true" *)
   reg                      gate_clk;
   /************************************************/

   always@(posedge sys_clk) begin
      gate_clk <= ~gate_clk;
   end

   /************************************************/

   always@(posedge gate_clk) begin
      q <= d;
   end

  /************************************************/

endmodule

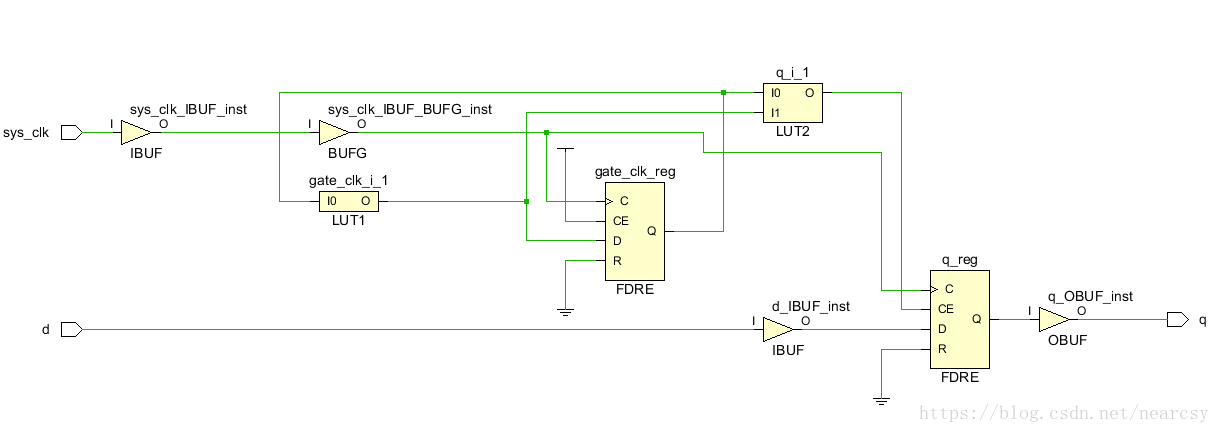

run systhesis之后，将选项打开，得到的结果如下：

可以明显看到

第二级ff，gate clock连接在CE端，而不是按照我们设计的作为，作为时钟输入。

report utilization之后发现

只有一个时钟网络。

如果修改为off，综合完成之后，report utilization之后，发现

识别出两个时钟：Q（gated）和sys_clk（master）。

在我的工程中，设置的BUFG个数为：

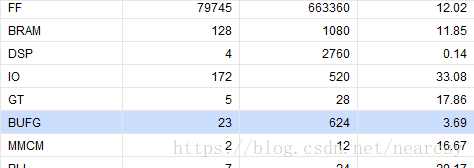

但是综合完成之后却发现

使用的资源为23个，仔细阅读The tool infers up to the amount specified, and tracks how many BUFGs are instantiated
in the RTL.用的infer，可能就是推断吧，不是force。不知道implement之后的实际资源，有待观察。

还需要注意，fanout max选项，针对控制信号不起作用（可以使用max fanout）。

这就是目前针对综合的一些实用技巧的说明。下面会继续介绍systhesis的东西。
