Asterisk-通道与桥接基础

引言：

通话离不开我们的生活，但通话究竟是如何建立的是我们很少去关注的。比如说，我们拨打中国移动的电话10086，一开始听到的是智能客服，我们根据提示音进行如何，选择自己想要的功能，如果我们想要联系人工客服则会输入0进行等待转接，即使接通之后，这个人工还可能会帮我们转接到另一个人工客服，这一系列的操作对拨号的我们来说都只是按键的操作，但想要知道其内部原理，是一个十分复杂的过程。我们以现在使用最多的通话系统Asterisk为例，具体讲述一下通话是如何建立与进行的。

一、关键概念：

1.1：通道（Channel）

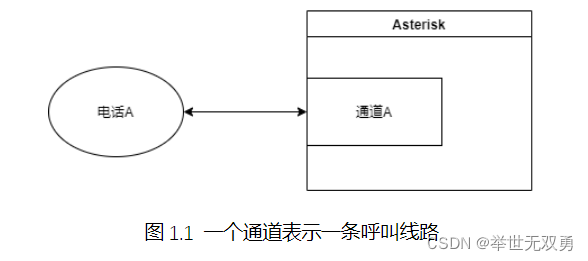

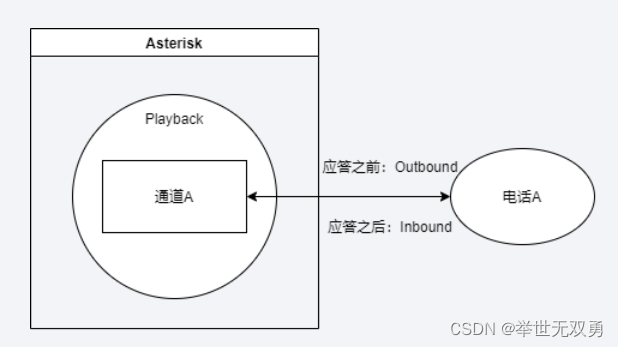

在Asterisk中，通道表示Asterisk系统与某电话端点的一条连接（如图1.1）。
一路电话呼入到Asterisk系统，就用通道表示这一连接。
下图中的呼叫场景表示电话A拨打并进入语音信箱。

1.2：桥接（Bridge）

在 Asterisk中，通道表示Asterisk和设备之间的媒体路径，桥接则表示媒体之间如何共享。

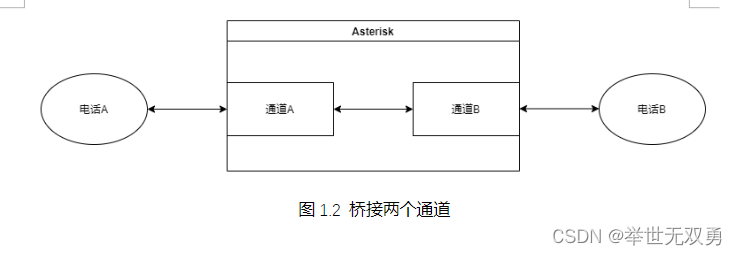

当两个话机在同一Asterisk系统上通过SIP协议相互呼叫时，实际上发生了两段呼叫：一段是从起始分机到Asterisk，另一段是从Asterisk到目的分机，在此场景下，连接到Asterisk系统的有两个电话终端，因而分配了两个通道（如图1.2）。Asterisk将这两个通道桥接在一起，他们之间的媒体将会根据桥接类型进行交换。

1.3：帧（Frame）

在呼叫过程中，Asterisk代码内部的通信使用帧（数据结构ast_frame的实例）来实现。帧可以是媒体帧，也可以是信号帧。在一个基本的呼叫过程中，媒体帧的流包含音频或视频等数据。信号帧则用于发送呼叫信号事件相关的消息，如按下数字键，通话保持，挂断电话等。

1.4：拨号计划（dialplan）

dialplan是Asterisk的核心。所有进入系统的通道都要经过dialplan，dialplan定义了呼叫如何进入和离开asterisk系统。

通道

2.1：通道驱动

通道驱动接口是Asterisk提供的最复杂且最重要的接口。Asterisk通道API提供了电话协议抽象层，使得其他所有Asterisk特性能够独立于所使用的电话协议而工作。此组件负责在Asterisk通道抽象层与其实现的电话技术细节层面之间的转换。如果没有通道驱动，asterisk根本无法拨打或接听呼叫。每个通道驱动都对应于所支持的协议或通道类型（SIP、ISDN等）。通道驱动可以看作是通往asterisk核心的网关, 负责和Asterisk以外的设备进行通信，转换特别的信令或协议到core模块。

常用的通道驱动有：
chan_dahdi：提供与使用DAHDI通道驱动的PSTN卡的连接；
chan_multicast_rtp：提供到多播实时传输协议（RTP）流的连接；
chan_pjsip：SIP通道驱动，它依赖于res_pjsip及其许多相关模块，并通过SIP协议和外部设备进行通信。 它会转换SIP信令到Asterisk core中。

Asterisk通道驱动接口定义称为ast_channel_tech接口。它定义了通道驱动必须实现的一组方法。通道驱动须实现的第一个方法是ast_channel工厂方法，也是ast_channel_tech中的requester方法。当Asterisk为一个呼入或呼出的电话呼叫建立通道后，该通道类型对应的ast_channel_tech的实现方法负责对ast_channel进行实例化和初始化。

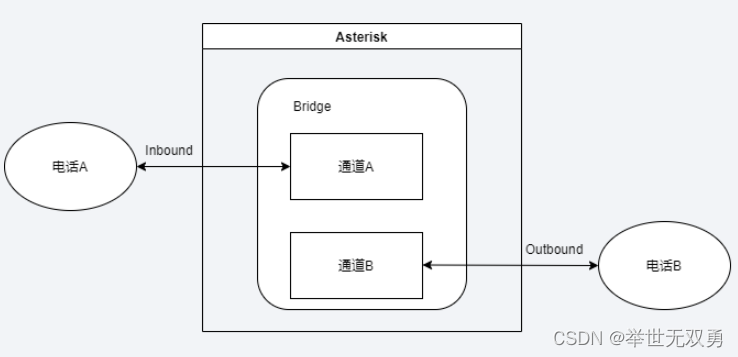

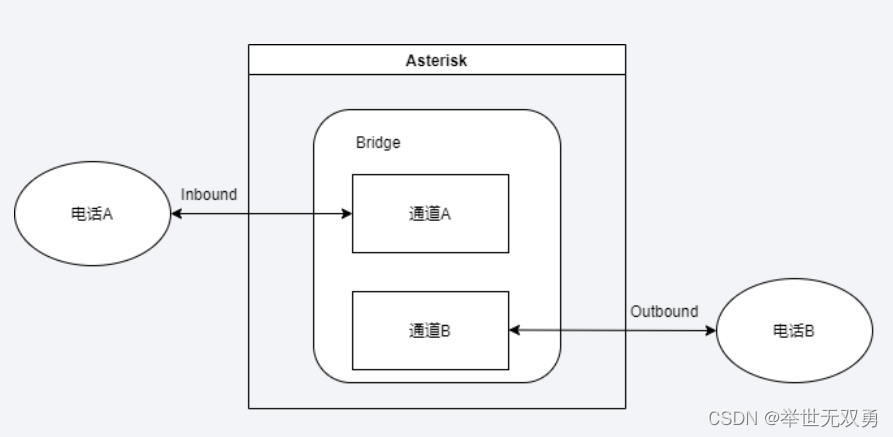

下图表示两个桥接通道及各自对应的通道驱动。
