把 EKF 学懂：从公式总览到 RSSI×PDR 融合全流程

把PDR当“里程表+指南针”，把RSSI/指纹当“路边地标”，EKF就是“交警+裁判”，在“预测”里顺着里程表滚动地图，在“更新”里用地标纠偏，靠一套可计算的误差协方差和雅可比矩阵来量化“我有多不确定”。

EKF 会用到的全部核心公式

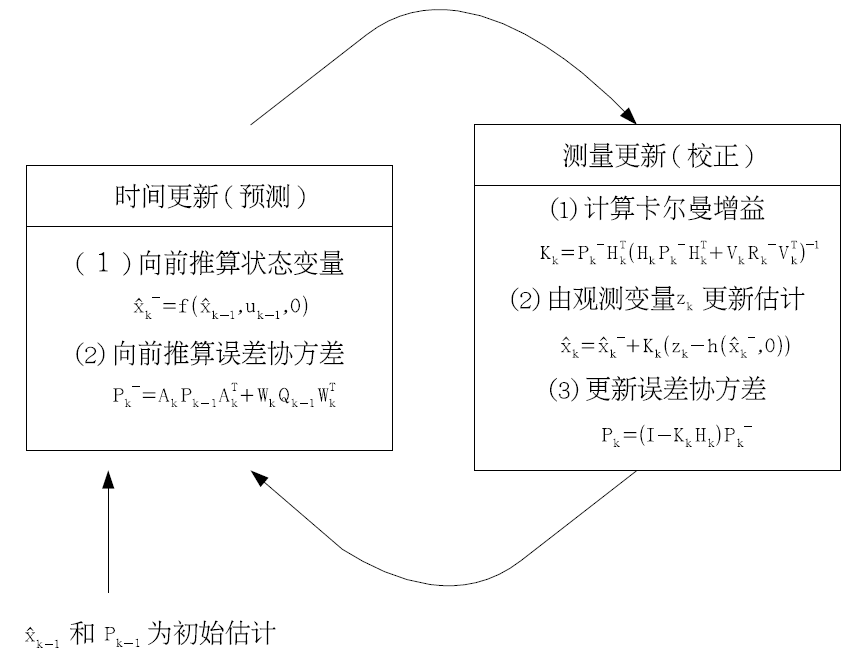

把状态记为 x，协方差记为 P。离散非线性系统的标准 EKF 五步曲如下：

状态运动模型(真实世界)

• 作用: 告诉我们“如果没有新地标，仅靠里程表/IMU，我会走到哪”。
• : 控制量/输入(这里常用步长 sk 与角速率/航向)。
• : 对“运动不完美”的不确定性度量。
• 观测模型(测量世界)

• 作用: 把“地标观测(如 RSSI->位置)”和“我在哪”的关系数学化。
• : 传感器测量噪声的不确定性。
• 预测(用运动模型滚地图)

•  (状态雅可比)
•  (过程噪声的注入矩阵)
• 更新(用地标纠偏)

•

• 创新/残差)

•

• 观测雅可比)

•

• 创新协方差)

•

• 卡尔曼增益)

•



• Joseph形式，数值更稳(不容易因为数值误差把P算成非正定)。
• 观测门控(抗离群点)

• d2=ykTSk-1yk

• 马氏距离) 若 m是观测维度)，判为离群，丢弃或降权。

最常用、又够用的 2D 行人状态两种搭法：

方案 A: PDR 当“控制输入”，RSSI 当“位置观测” -

状态:     : 平面位置       : 航向     : 陀螺零偏 (可选; 如果你有长期航向漂移)

 输入:  (步长、角速率)     观测 (RSSI/指纹):

方案 B: PDR 当“观测” (步移/相对位移), IMU 预测; RSSI 仍是位置观测

状态:  - PDR 给出“两步之间的位移”或“步长”, 做成伪观测; IMU 负责预测。

实战建议: 方案 A 足以覆盖多数 RSSI×PDR 融合, 写法直观、实现简单。

下文以 方案 A 为主讲清公式：

步事件驱动（每次落脚更新一次）最自然:

简写: 。 雅可比 (按 排列):

噪声注入  与  (过程噪声) 直觉: 步长有误差 (脚感变化)、陀螺有噪声/漂移。令过程噪声  影响到 。 一种常见线性化注入写法:

: 步长噪声 (建议按步长的5%-10%起步, 如 0.05s)

: 角速率噪声 (由陀螺 Allan 方差估)

: 零偏游走噪声 (慢变, 小数值)

含义: 把步长误差投影到  (), 把角噪声积成航向误差 (), 把零偏噪声积成零偏变化 ()。

RSSI/指纹 -> 位置（二维）:

-观测函数:  -

观测雅可比:

如何设 ?

指纹相似度越高 (KNN 距离小/置信度高),  越小;

信号稀疏、遮挡、异常时增大 σ (甚至直接门控丢弃)。

直觉:  就是你“对这次地标有多信”的数字化表达。

这些坑，99% 的人都踩过

1. 坐标系：RSSI 地图坐标与 PDR 坐标轴要一致（x 向东、y 向北；角度 0° 对齐 x 轴）。

2. 时间同步：Δt 错就会“航向积分飘移”或“步移过长/过短”。

3. 角度环绕：航向要做 wrap（把 ψ 压回 [−π,π)）。

4. 离群 RSSI：先门控再更新；多连发的异常要短期提高 R。

5. 步检误触发：一步拆两步/两步合一步都会让 s 失真——步态检测要稳。

6. 协方差发散：用 Joseph 形式更新 P；必要时给P 做对称化、下限裁剪。

7. 镜像/旋转错位：多来自起始姿态/坐标系设定错；开头用一条已知直线走校准
